Систему рахують від класу об'єкта, а не від потужності. Сервер, медичний апарат і верстат із ЧПК не переживають навіть 10 мілісекунд — їм потрібне онлайн-ДБЖ із подвійним перетворенням, у якого пауза перемикання дорівнює нулю. Каса, холодильне обладнання й освітлення спокійно терплять 10–20 мс, і там дешевше поставити гібридний інвертор. Виробництво з двигунами — третя історія: там вибір апарата вирішує пусковий струм, а не середнє споживання.
Друга половина відповіді ще простіша: потужність задає навантаження, а автономію — тільки батарея. Апарат на 20 кВт із внутрішніми акумуляторами протримає 5–10 хвилин, а той самий апарат із батарейною шафою — годину. Тому в проєктах від 10 кВт батареї нерідко коштують більше за сам ДБЖ, і саме на них варто витрачати час у розрахунку.
Зміст сторінки
«Резервне», «безперебійне», «гарантоване» — це три різні речі
Слова в комерційних пропозиціях часто вживають як синоніми, і саме тому люди отримують не те, що очікували. Різниця між рівнями — у паузі: скільки часу об'єкт лишається без напруги.
| Рівень | Що це на практиці | Пауза | Що переживе, а що ні |
|---|---|---|---|
| Резервне живлення | Генератор або інвертор, який вмикається після зникнення мережі | від 3 секунд до кількох хвилин | Світло, холод, опалення — так. Сервер і каса перезавантажаться |
| Безперебійне живлення | Гібридний інвертор або лінійно-інтерактивний ДБЖ | 4–20 мс | Побутова техніка, каса, роутер — так. Медтехніка і частина серверів — як пощастить |
| Гарантоване живлення | Онлайн-ДБЖ із подвійним перетворенням, за потреби плюс генератор і АВР | 0 мс, розрив живлення фізично неможливий | Усе, включно з операційною, ЧПК і дата-центром |
Онлайн-ДБЖ коштує дорожче за гібрид у перерахунку на кіловат-годину автономії, зате дає нульову паузу й постійно тримає ідеальну синусоїду незалежно від того, що коїться в мережі. Найдешевша правильна відповідь майже завжди комбінована: онлайн-ДБЖ на критичну частину, гібрид або генератор — на решту об'єкта.
Класи об'єктів: від офісу до дата-центру
Потужність системи — це не потужність вводу і не площа приміщення. Це сума того, що справді не має зупинятись. У таблиці — орієнтири, від яких відштовхується розрахунок, поки немає точного переліку ліній.
| Об'єкт | Що не має зупинятись | Потужність | Автономія | Що вирішує вибір |
|---|---|---|---|---|
| Офіс до 30 місць | Мережа, сервер, робочі місця, освітлення | 3–10 кВт | 1–4 год | Ноутбуки мають власні батареї — резервуємо мережу, світло й серверну шафу |
| Магазин, аптека, кафе | Каса, термінал, інтернет, холодильні вітрини | 3–15 кВт | весь робочий день | Пуск компресорів після повернення світла — головний пік |
| Стоматологія, лабораторія | Установка, компресор, стерилізатор, аналізатори | 4–20 кВт | 1–3 год | Перервати цикл стерилізації або аналіз не можна — тільки 0 мс |
| Лікарня: операційна, реанімація | Наркозно-дихальна апаратура, монітори, освітлення поля | 10–60 кВт | 1–3 год | Онлайн-ДБЖ обов'язковий, плюс друга незалежна лінія й генератор |
| Виробнича дільниця | ЧПК, приводи, пакувальна лінія, компресор | 20–100 кВт | 15–40 хв | Пускові струми й нелінійне навантаження від частотників |
| Вузол зв'язку, провайдер | Комутатори, OLT, охолодження стійок | 5–40 кВт | 2–8 год | Автономія довга, навантаження рівне — вигідно рахувати літій |
| Дата-центр підприємства | Стійки, СГД, мережа, прецизійне охолодження | 40–200 кВт | 20–60 хв до запуску генератора | Резервування N+1, дві незалежні лінії живлення, моніторинг |
| Банківське відділення | Сховище, сигналізація, каси, зв'язок із процесингом | 10–40 кВт | 2–4 год | Вимоги до безперервності диктує не техніка, а регламент |

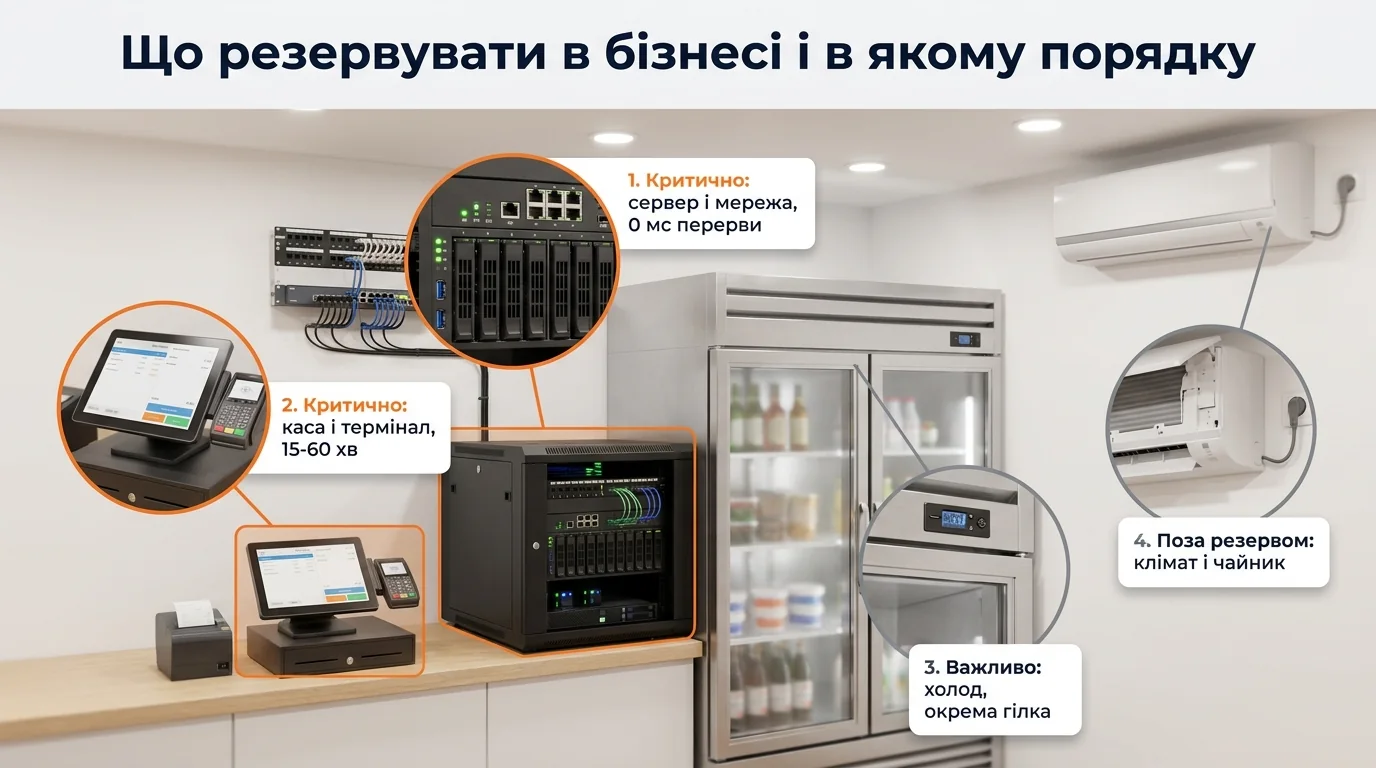

Практичне спостереження: у більшості випадків перші дві групи навантаження (те, що не має зупинятись, і те, що має працювати весь день) разом складають від третини до половини потужності вводу. Спроба «зарезервувати весь об'єкт» робить систему втричі дорожчою, а працює вона гірше: батарея витрачається на кондиціонер і вітринне світло замість серверів і холоду.
Калькулятор: яка потужність ДБЖ і скільки батарей
Два числа, з яких починається будь-який проєкт. Перше залежить від того, що ви вмикаєте, друге — від того, скільки це має протриматись. Вони рахуються окремо і майже не пов'язані між собою.
Яка потужність ДБЖ і скільки батарей
Дві цифри, з яких починається будь-який проєкт гарантованого живлення: потужність апарата й розмір батарейної групи. Потужність задає навантаження з пусковим запасом, автономію — тільки батарея.
Моноблок із вбудованими батареями. До 3 кВА апарат ставиться в стійку або поруч із нею, працює тихо й не потребує окремої кімнати. Це рівень «каса, термінал, зв'язок, невелика серверна шафа»: вистачає, щоб коректно завершити зміну й не втратити дані. Дивіться онлайн-ДБЖ у каталозі.
Апарат 3–10 кВА із зовнішнім батарейним блоком. На цьому рівні внутрішніх батарей уже не вистачає: години автономії дає окремий блок, а струм заряду стає окремим параметром вибору — саме він визначає, чи встигне система відновитись між відключеннями. Типові об'єкти: кабінет, лабораторія, аптека, вузол зв'язку.
Трифазний ДБЖ 10–40 кВА і батарейна шафа. Тут з'являється все «доросле»: конфігурація фаз 3:3 або 3:1, сервісний байпас окремим щитом, тепловий розрахунок приміщення і місце під 32–80 акумуляторів. Плануйте не тільки апарат, а й кімнату для нього.
Це вже проєкт, а не покупка апарата. Понад 40 кВА розраховують під конкретний об'єкт: паралельна робота N+1, окреме живлення байпасу, зовнішні батарейні стелажі 360–528 В, примусова вентиляція й розподіл кабельних трас. Надішліть однолінійну схему — повернемо конфігурацію з термінами постачання.
Запас над навантаженням: 1,25 для серверів і мережевого обладнання (активний PFC майже не дає пуску), 1,5 для змішаного офісного, 2,2 — якщо в резерві є компресори чи двигуни. Батарея рахується з глибиною розряду 50 % для свинцю і 90 % для LiFePO4 та ККД інвертора 0,9.
Глибина розряду — 0,5 для свинцевих VRLA і 0,9 для LiFePO4; коефіцієнт 0,9 — це ККД інвертора й власне споживання апарата. Саме тому та сама «ємність на етикетці» дає майже вдвічі різну автономію залежно від хімії акумулятора.
Скільки коштує година без світла
Це головна цифра переговорів. Без неї бюджет системи виглядає як витрата; з нею стає видно, що дорого коштує саме бездіяльність.
Скільки коштує година без світла
Головна цифра в розмові про резерв для бізнесу — не ціна обладнання, а ціна простою. Порахуйте її, і бюджет перестане виглядати як витрата.
Резерв окупається швидше за півроку. За такої вартості простою питання «чи брати» вже не стоїть — стоїть питання «що саме резервувати, щоб не переплатити за зайві кіловати». Починайте з переліку критичних ліній, а не з потужності апарата.
Окупність у межах півтора року. Це нормальний горизонт для обладнання, яке працює 8–10 років. Зверніть увагу: якщо частину навантаження можна вимкнути (клімат, вітрини, зайве освітлення), бюджет системи падає швидше, ніж зростають втрати.
Прямої окупності немає — і це нормально. Резерв для такого об'єкта купують не заради грошей, а заради безперервності: збережені дані, непопсутий товар, клієнт, який не пішов до сусідів. Тоді має сенс рахувати не окупність, а мінімальний достатній комплект: тільки каса, зв'язок і холод.
«Скільки з цього втрачається» — це частка виторгу, яку ви справді не повернете. Каса без світла втрачає майже все, склад — частину, офіс на віддаленій роботі — небагато.
Зверніть увагу: у формулу входить не весь виторг, а частка, яку ви справді не повернете. Роздріб втрачає майже все — клієнт іде до сусідів. Сервіс із записом переносить візит і втрачає менше. Виробництво надолужує зміною, але платить за брак у незавершеному циклі.
Зіпсована сировина й товар у холодильниках, повторний вихід на режим після аварійної зупинки лінії, втрачені дані, зірваний цикл стерилізації, репутація в картках і відгуках. Це рідко потрапляє в облік — і саме воно найчастіше змушує власника купити систему після другого блекауту.

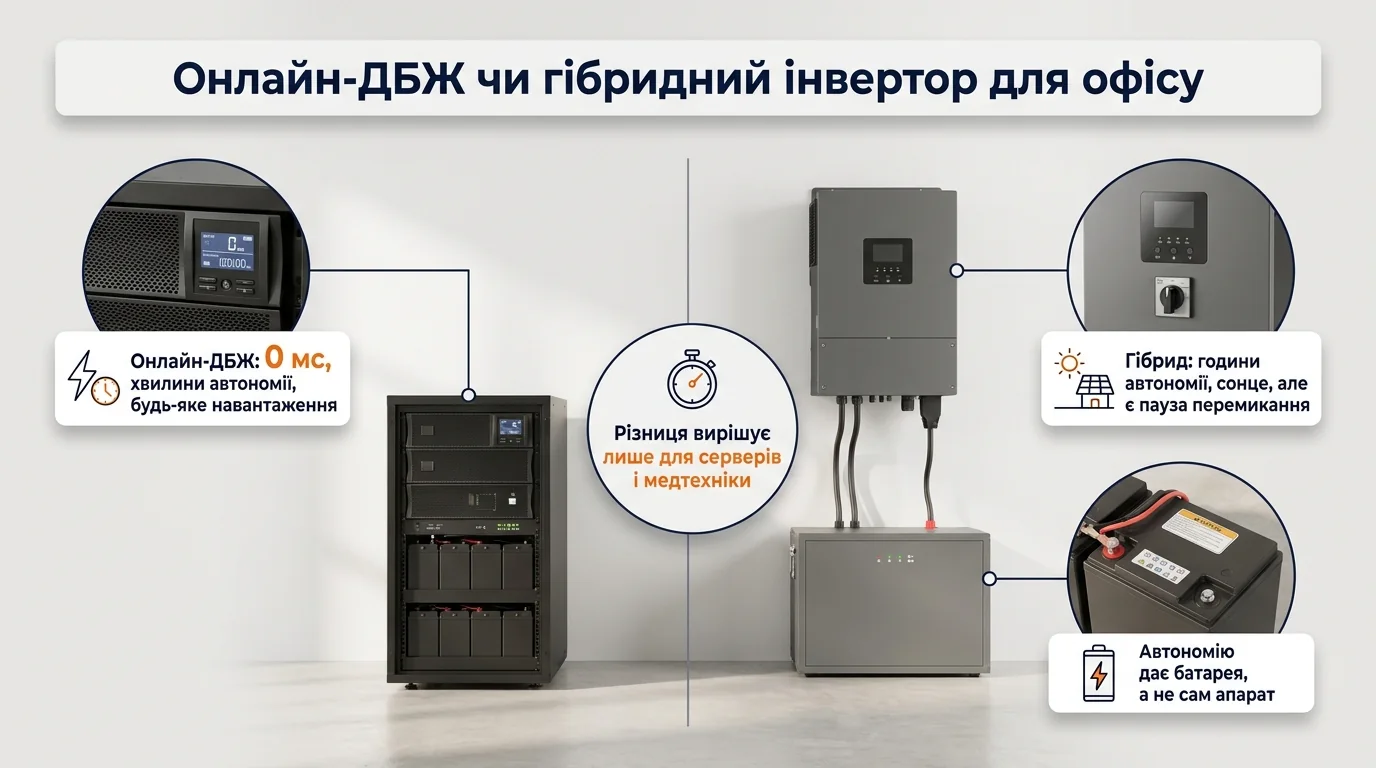

Онлайн-ДБЖ: що насправді означає «подвійне перетворення»
Вхідна напруга спершу випрямляється в постійну, потім інвертор збирає з неї чисту синусоїду наново. Навантаження завжди живиться від інвертора, а мережа лише підтримує проміжну ланку зарядженою. Тому зникнення мережі не є подією: перемикати нічого не треба, апарат просто починає брати енергію з батарей.
| Онлайн-ДБЖ (VFI) | Лінійно-інтерактивний | Гібридний інвертор | |
|---|---|---|---|
| Пауза перемикання | 0 мс | 4–10 мс | 10–20 мс |
| Якість вихідної напруги | постійно ідеальна синусоїда, частота вирівняна | повторює мережу, коригує ступенями | у межах налаштувань |
| Типова автономія | 5–15 хв штатно, години з батарейною шафою | 5–20 хв | години |
| Сонячні панелі | не підключаються | не підключаються | працює |
| Ціна за кВт·год автономії | найвища | середня | найнижча |
| Де беззаперечний | серверна, медтехніка, ЧПК, ЦОД | робоче місце, каса, роутер | магазин, кафе, офіс, склад |
У сучасних серіях коефіцієнт потужності на виході дорівнює 1,0, тобто 10 кВА = 10 кВт. У старіших і в дешевих серіях він 0,8, і апарат «на 10 кВА» віддасть лише 8 кВт. Це рядок паспорта, а не назва моделі — перевіряйте його перед порівнянням цін, інакше порівнюєте різні речі.
У багатьох апаратів є режим, у якому навантаження живиться напряму від мережі, а інвертор чекає. ККД зростає з 96 % до 99 %, але разом із ним повертається пауза перемикання — тобто зникає саме те, за що ви платили. На критичних лініях ECO вмикати не варто.
Автономія: батарея вирішує все
Найчастіше непорозуміння в комерційних пропозиціях виглядає так: клієнт бачить «ДБЖ 20 кВт» і думає, що об'єкт протримається довго. Насправді штатних внутрішніх батарей вистачає на 5–15 хвилин при повному навантаженні — рівно стільки, щоб коректно завершити процеси або дочекатися старту генератора. Години дає окрема батарейна група.
| Батарейна група | Номінальна ємність | Корисно (свинець) | Тримає 5 кВт | Тримає 20 кВт |
|---|---|---|---|---|
| 20 × 12 В / 9 А·год | 2,2 кВт·год | ≈1,0 кВт·год | 12 хв | 3 хв |
| 40 × 12 В / 9 А·год | 4,3 кВт·год | ≈1,9 кВт·год | 23 хв | 6 хв |
| 80 × 12 В / 9 А·год | 8,6 кВт·год | ≈3,9 кВт·год | 47 хв | 12 хв |
| 120 × 12 В / 9 А·год | 13,0 кВт·год | ≈5,8 кВт·год | 70 хв | 17 хв |
| 160 × 12 В / 9 А·год | 17,3 кВт·год | ≈7,8 кВт·год | 93 хв | 23 хв |
| LiFePO4, 10 кВт·год | 10,0 кВт·год | ≈8,1 кВт·год | 97 хв | 24 хв |
Свинець VRLA виграє, якщо
- автономія потрібна коротка — до 30–40 хвилин;
- розряди рідкі, батарея переважно стоїть у буфері;
- бюджет обмежений: за кВт·год ємності свинець дешевший у 2–3 рази;
- приміщення прохолодне й провітрюване;
- апарат розрахований саме на 12-вольтові блоки в стелажі.
LiFePO4 виграє, якщо
- відключення щоденні й батарея працює циклами;
- потрібні години автономії, а не хвилини;
- місця мало: за тієї самої корисної енергії літій утричі компактніший;
- у приміщенні буває тепло — свинець втрачає ресурс удвічі на кожні +10 °C понад +25;
- система планується на 8–10 років без заміни батарейної групи.
У серіях від 60 кВт зовнішні батареї збираються в стелаж із напругою заряду 360–528 В. Це вже не «поставити кілька акумуляторів у шафу»: потрібні окреме приміщення, розрахунок перерізу шин, запобіжники постійного струму й розділовий рубильник. Закладайте це в проєкт одразу, а не після постачання апарата.

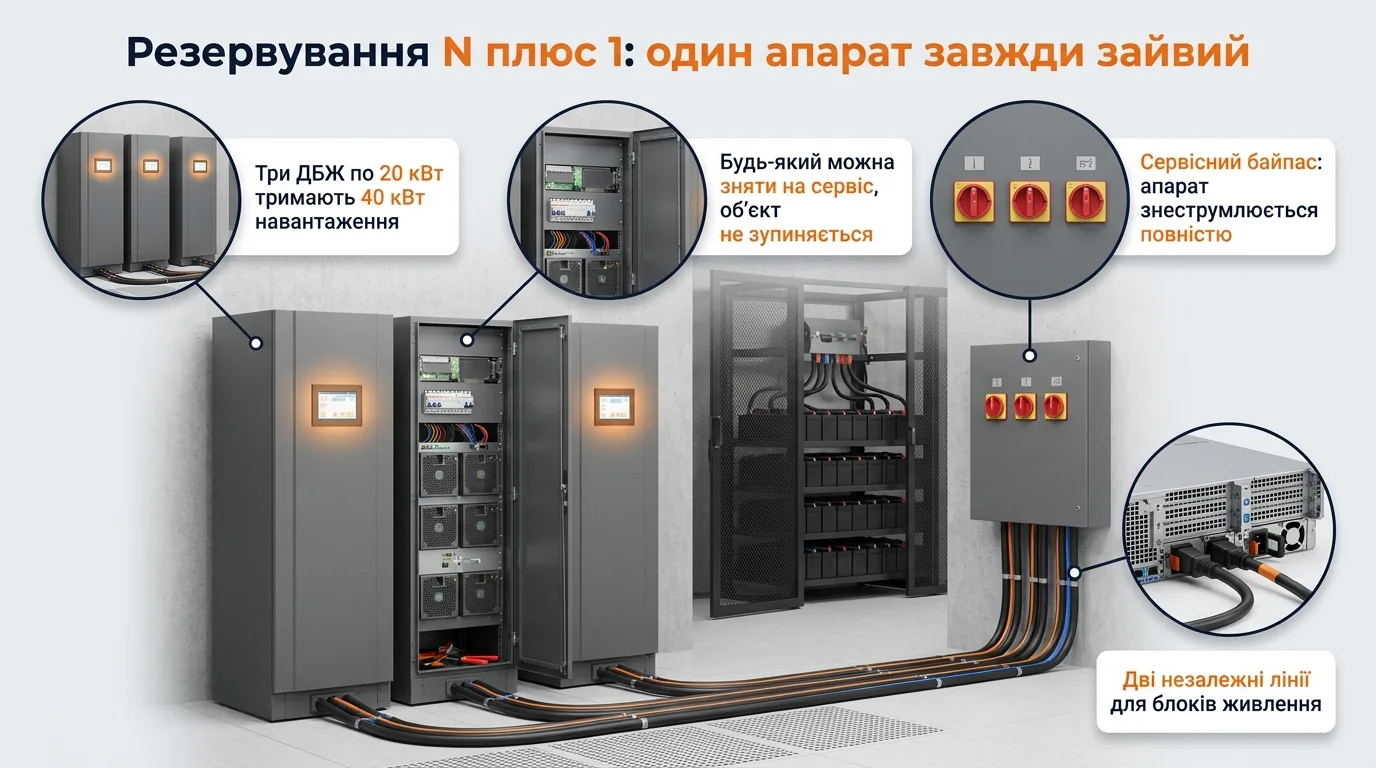

Резервування: N+1, паралельна робота і дві незалежні лінії
Онлайн-ДБЖ прибирає паузу, але сам залишається одиничною точкою відмови: вентилятор, плата, батарея. Для лікарні й дата-центру цього замало, тому в проєкт закладають надлишковість.
- N+1 — один зайвий апарат у групі. Три ДБЖ по 20 кВт тримають навантаження 40 кВт: будь-який може вийти з ладу або піти на обслуговування без наслідків. Серії середньої потужності підтримують паралельну роботу до трьох апаратів.
- Дві незалежні лінії живлення. Обладнання з двома блоками живлення підключається до різних ДБЖ. Це дорожче, зате відмова однієї гілки взагалі не помічається.
- Окреме живлення байпасу. У старших серіях байпас можна завести з іншого вводу, ніж основний випрямляч. Тоді аварія на одному вводі не забирає резервний шлях.
- Резервні вентилятори й контроль батарей. Апарат має продовжувати роботу при відмові одного-двох вентиляторів і сам повідомляти про деградацію батарейної групи, а не мовчати до першого відключення.
Свинцева група в буфері живе 3–5 років, і помирає вона тихо: апарат показує «онлайн», а при першому реальному розряді вимикається за хвилину. Тому тест батарей раз на пів року і заміна групою (а не поштучно) — частина експлуатації, а не додаткова послуга.
Байпас: про нього питають востаннє, а користуються найчастіше
Байпасів насправді три, і плутанина між ними коштує людям робочих днів.
- Статичний (автоматичний) байпас — усередині апарата. Миттєво перекидає навантаження на мережу при перевантаженні чи внутрішній аварії. Працює сам, від вас нічого не потребує;
- Ручний внутрішній байпас — перемикач на корпусі. Дозволяє зняти навантаження з інвертора, але сам апарат лишається під напругою;
- Сервісний байпас — зовнішній щит із рубильниками. Єдиний спосіб повністю знеструмити ДБЖ для ремонту або заміни батарей, не вимикаючи об'єкт.
Для клініки, магазину чи виробництва, які працюють щодня, сервісний байпас — це різниця між «поміняли батареї вранці до відкриття» і «зупинилися на пів дня». Коштує він відсотки від бюджету системи, а економить робочі дні кожні 3–5 років, коли настає час батарейної групи.
Разом із байпасом варто одразу передбачити EPO/REPO — кнопку аварійного відключення. Для серверних і медичних приміщень це не опція, а вимога пожежної безпеки: живлення має знімати одна кнопка з коридору, а не пошук рубильника в темряві.
ДБЖ і генератор: як їх подружити
Батарея закриває хвилини й години, генератор — доби. На об'єктах від 40 кВт вони майже завжди працюють у парі, і саме на стику виникає більшість проблем пусконалагодження.
- Потужність генератора беруть із запасом 1,5–2 рази від потужності ДБЖ: випрямляч апарата — нелінійне навантаження, і «впритул» підібраний генератор починає гойдатись;
- Обмежують струм заряду батарей у налаштуваннях ДБЖ. Інакше після старту генератора апарат кидається заряджати розряджену групу на повну й перевантажує його;
- Розширюють допустимий діапазон частоти: генератор тримає частоту гірше за мережу, і з заводськими налаштуваннями ДБЖ просто не приймає його як придатне джерело;
- АВР (ATS) перемикає ввід, а не навантаження. Навантаження весь час висить на ДБЖ — саме тому пауза перемикання АВР нікого не турбує.
Генератор, підібраний «кіловат у кіловат» під ДБЖ, під час першого ж реального блекауту йде в захист від перевантаження. Об'єкт лишається на батареях, які ніхто не заряджає, і через півгодини вимикається все. Запас 1,5–2 рази й обмеження струму заряду знімають цю ситуацію повністю.
Приміщення: тепло, вага, вентиляція, доступ
Про це згадують останнім, а виявляється воно першим — коли апарат уже приїхав. Онлайн-ДБЖ віддає в тепло різницю між вхідною і вихідною потужністю, і на великих номіналах це вже окремий кондиціонер.
| Навантаження | Тепло від ДБЖ | Що це означає для приміщення |
|---|---|---|
| 10 кВт | ≈0,4 кВт | Достатньо природної вентиляції |
| 20 кВт | ≈0,8 кВт | Потрібен постійний приплив повітря |
| 40 кВт | ≈1,6 кВт | Витяжка або побутовий кондиціонер |
| 100 кВт | ≈4 кВт | Окрема система охолодження приміщення |
| 200 кВт | ≈8 кВт | Проєкт вентиляції разом із проєктом живлення |
- Вага. Свинцевий блок 12 В / 9 А·год важить близько 2,5–3 кг; група зі 160 штук — це понад 400 кг зі стелажем. Для приміщення вище першого поверху це питання до перекриття;
- Температура. Ресурс свинцю падає приблизно вдвічі на кожні +10 °C понад +25. Гаряча комірка вбиває батарею швидше за цикли;
- Доступ. До апарата треба підходити спереду для сервісу і мати змогу винести батарейну групу. Ніша «щоб не заважало» перетворює планову заміну на демонтаж;
- Шум. Під навантаженням вентилятори чути. Торговий зал, кабінет лікаря чи опенспейс — не місце для апарата від 10 кВт.
Модельний ряд 1–200 кВт: що з чого складається
Ряд онлайн-ДБЖ ділиться не за брендами, а за конструкцією. Розуміння цих чотирьох ступенів економить найбільше часу при виборі.
| Клас | Потужність | Батареї | Особливості конструкції |
|---|---|---|---|
| Моноблок із вбудованими АКБ | 1–3 кВт | усередині, 2–6 блоків | Ставиться в стійку або на підлогу. Холодний старт, USB/RS232, автоматичний байпас. Готове рішення «з коробки» |
| Апарат під зовнішній блок | 3–10 кВт | зовнішній блок 16–40 блоків | Струм заряду 1–12 А налаштовується, батарейна шина 192–240 В. Конструкція Rack/Tower, слот під SNMP-карту |
| Трифазний із батарейною шафою | 10–40 кВт | 32–160 блоків у шафі або стелажі | Конфігурації фаз 3:3, 3:1, 1:3. IGBT-випрямляч із низьким THDi, сенсорний дисплей, паралельна робота N+1 до трьох апаратів |
| Frame-серія для машинного залу | 60–200 кВт | зовнішній стелаж, шина 360–528 В | Здвоєний DSP-контролер, резервні вентилятори, конформне покриття плат, окреме живлення байпасу, струм заряду до 24 А |
Топології, класифікація VFI-SS-111, розрахунок батарейних груп, сервісний байпас і живий модельний ряд із цінами — на сторінці Онлайн ДБЖ (UPS) 1–200 кВт. Ця сторінка відповідає на питання «що поставити на мій об'єкт», та — на питання «як влаштований апарат».
П'ять помилок, які коштують грошей
01Резервувати весь об'єкт
Бюджет росте втричі, а автономія падає: батарея витрачається на кондиціонер і вітринне світло замість серверів, каси й холоду.
02Порівнювати апарати за кВА, не дивлячись на PF
«10 кВА» з коефіцієнтом 0,8 — це 8 кВт, а з коефіцієнтом 1,0 — 10 кВт. Різниця в чверть потужності ховається в одному рядку паспорта.
03Купити ДБЖ і не купити батареї
Апарат без зовнішньої групи дає 5–15 хвилин. Якщо потрібні години, батареї коштуватимуть більше за сам ДБЖ — і це нормально.
04Система без сервісного байпаса
Планова заміна батарейної групи раз на 3–5 років перетворюється на зупинку роботи. Байпас коштує відсотки від системи.
05Забути про приміщення
Тепловиділення, вага стелажа, вентиляція й доступ для сервісу з'ясовуються після постачання — і тоді апарат стоїть у коридорі.
