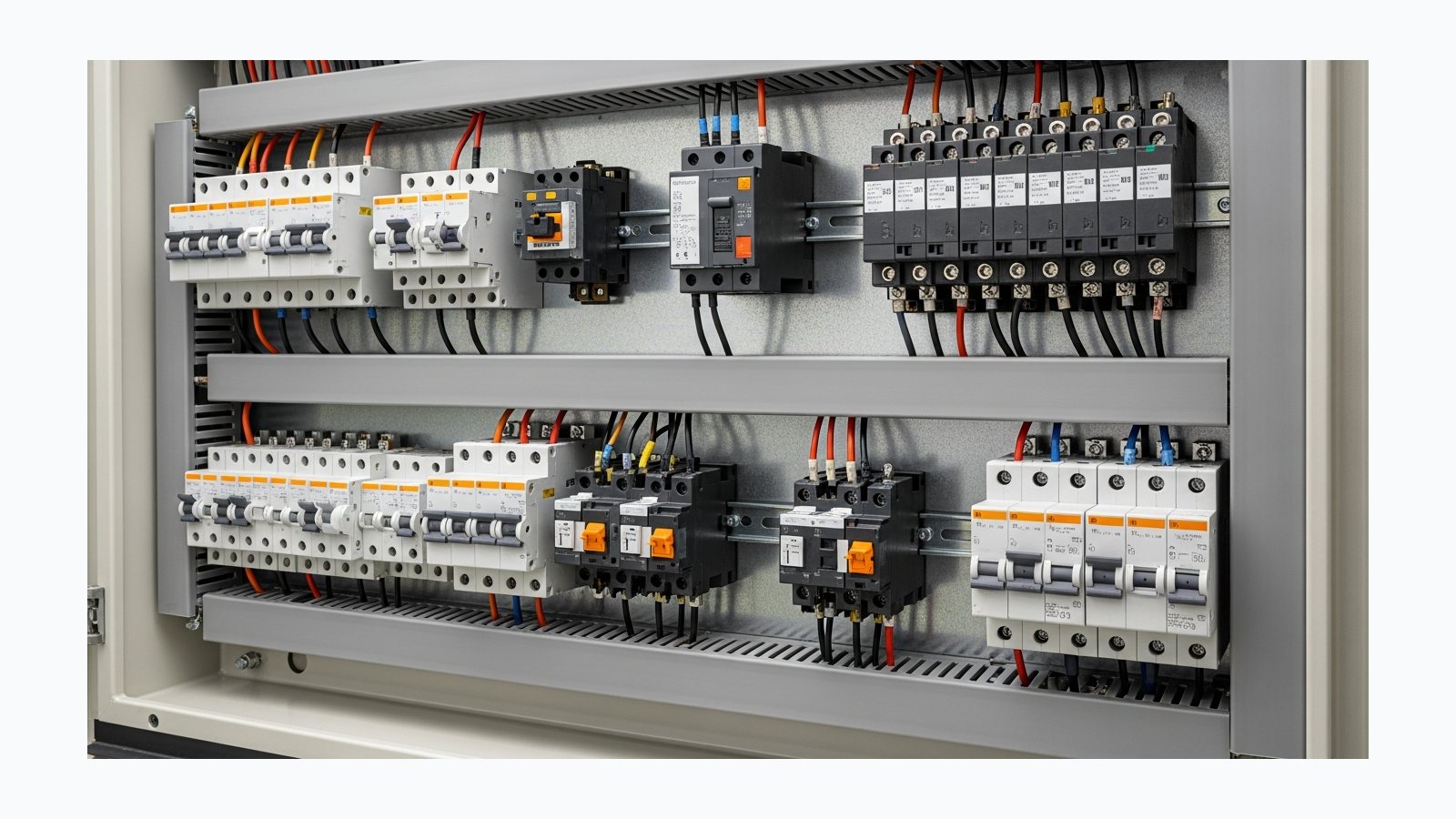

Найдешевший вузол системи, який найчастіше викидають із кошторису — і потім платять за нього знеструмленням у найгірший момент. Розбираємо схему, типи і що саме перевіряти в проєкті.
Байпасний щит дозволяє живити обʼєкт напряму від мережі, повністю вивівши інвертор зі схеми — для ремонту, заміни, прошивки або аварії. Без нього будь-яке обслуговування означає знеструмлення обʼєкта. Мінімальна робоча схема — двопозиційний перемикач із механічним блокуванням, який фізично унеможливлює одночасну подачу двох джерел.
Що таке байпас і чим він відрізняється від внутрішнього обходу інвертора
Плутанина починається з термінів. У системі є два різні «байпаси», і вони вирішують різні задачі.
Внутрішній (автоматичний) байпас інвертора. Це реле всередині пристрою: якщо навантаження перевищило допустиме або інвертор перегрівся, він пропускає мережу напряму на вихід. Працює автоматично, керується прошивкою. Захищає від перевантаження, але не дозволяє зняти інвертор зі схеми.
Зовнішній (сервісний, ремонтний) байпас. Це окремий перемикач у щиті. Ви фізично перемикаєте живлення на пряму лінію від мережі, а інвертор повністю знеструмлюється — його можна зняти зі стіни. Саме про нього йдеться, коли інженер каже «байпас обовʼязковий».
Запитайте у монтажника: «Що ви робитимете, якщо інвертор вийде з ладу в січні, а сервіс займе два тижні?» Якщо відповідь — «перекинемо кабелі», значить байпаса в проєкті немає.
Мінімальна робоча схема і що в ній критично
Найпростіший варіант — перекидний рубильник на два положення: «мережа напряму» і «через інвертор». Ключова вимога — механічне блокування: два положення не можуть бути замкнені одночасно.
Чому це критично: якщо подати мережу на вихід інвертора, коли той працює, зустрічаються дві несинхронізовані синусоїди. Наслідок — вихід із ладу силової частини інвертора, іноді з ефектними наслідками. Жодна прошивка від цього не рятує, бо помилка зроблена руками.
- Перемикач із блокуванням. Механічний або електромеханічний, розрахований на повний струм резервної групи.
- Автомат на вході інвертора. Дозволяє повністю зняти напругу з пристрою.
- Автомат на виході інвертора. Відсікає резервні лінії від інвертора при обслуговуванні.
- ПЗВ на резервній групі. Захист від струму витоку потрібен і в режимі роботи від інвертора.
- Чітке маркування. Схема на дверцятах щита і підписи на апаратах: через рік ви самі не памʼятатимете, що куди йде.
Який байпас потрібен саме вам
Три питання — і зрозуміло, який рівень виконання закладати в проєкт.
Погоджуєтесь із висновком? Надішліть параметри об'єкта — зберемо конкретну комплектацію з цінами.
Перевірити з інженеромТри рівні складності: від квартири до підприємства
| Рівень | Рішення | Де застосовують |
|---|---|---|
| Базовий | Перекидний рубильник 32-63 А з блокуванням | Квартира, будинок, малий офіс |
| Середній | Окремий байпасний щит із автоматами, ПЗВ і індикацією | Будинок із трифазним вводом, магазин, майстерня |
| Промисловий | Шафа з моторизованим перемикачем, блокуваннями і дистанційним керуванням | Серверна, виробництво, медичний заклад |
На всіх рівнях логіка однакова: живлення має бути переведене на пряму лінію без розриву або з мінімальним розривом, а інвертор — повністю знеструмлений. Відрізняється тільки виконання й ціна.
Що ще вирішує байпас, крім ремонту
- Оновлення прошивки. Сучасні гібридні інвертори регулярно отримують оновлення, і під час прошивки вихід зникає.
- Обслуговування батареї. Додавання модулів, перевірка зʼєднань, заміна запобіжника — усе це потребує знеструмлення DC-сторони.
- Діагностика. Щоб зрозуміти, хто винен у проблемі — мережа чи інвертор, — потрібно вміти швидко порівняти два режими.
- Тимчасова заміна. Якщо інвертор поїхав у сервіс, обʼєкт живиться від мережі й працює далі, а не чекає два тижні.
- Продаж будинку. Зрозуміла схема з підписами і байпасом — це аргумент, що система зроблена професійно.
На етапі монтажу байпас додає до кошторису невелику суму — це апарати й трохи роботи електрика. Дообладнати систему байпасом потім коштує в кілька разів більше, бо доводиться переробляти вже зібраний щит.
Як перевірити, що байпас працює, і як ним користуватись
Байпас, який жодного разу не перевіряли, — це припущення, а не резерв. Перевірка робиться один раз при здачі об'єкта і потім раз на рік.
- Попередьте всіх на обʼєкті. Перемикання короткочасно знеструмлює резервні лінії.
- Вимкніть інвертор штатно. Спершу вихідний автомат, потім сам пристрій за інструкцією виробника, потім DC-сторону.
- Переведіть перемикач у положення «мережа». Переконайтесь, що резервні розетки живі.
- Перевірте критичне обладнання. Котел, холодильник, роутер мають запуститись у цьому режимі.
- Поверніться назад у зворотному порядку. Спершу перемикач, потім DC, потім інвертор, потім вихідний автомат.
Запишіть послідовність на дверцятах щита. Під час аварії о другій ночі ця табличка вартує більше, ніж будь-яка інструкція в телефоні.
| Параметр | Орієнтир | Що це означає на практиці |
|---|---|---|
| Перемикач | на повний струм резервної групи | З механічним блокуванням двох положень |
| Автомат на вході інвертора | за паспортом пристрою | Дозволяє повністю зняти напругу |
| Автомат на виході інвертора | за струмом резервної групи | Відсікає резервні лінії при обслуговуванні |
| ПЗВ на резервній групі | 30 мА | Інвертор не замінює захист від струму витоку |
| Перевірка байпаса | раз на рік | Байпас без перевірки — це припущення, а не резерв |
| Схема на дверцятах щита | обовʼязково | Через рік ви самі не памʼятатимете, що куди йде |
Готові байпасні щити
Заводський байпас має механічне блокування і фізично не дає подати мережу та ДБЖ одночасно. Однофазний — для котла і серверної шафи, трифазний — для об'єкта цілком.
Ціни й наявність оновлюються щодня. Якщо потрібна інша потужність або ємність — напишіть, підберемо аналог з каталогу.
Помилки, які найдорожче обходяться
Чим загрожує: Ремонт або прошивка інвертора означає знеструмлення обʼєкта на весь час сервісу.
Як правильно: Байпас закладають одразу: на етапі монтажу це дрібна сума, потім — переробка щита.
Чим загрожує: Одночасна подача мережі й виходу інвертора виводить силову частину з ладу.
Як правильно: Тільки апарат із фізичним блокуванням двох положень.
Чим загрожує: Здається, що обхід є, а зняти інвертор зі схеми неможливо.
Як правильно: Внутрішній рятує від перевантаження, зовнішній — від зупинки обʼєкта на час ремонту.
Чим загрожує: Під час реальної аварії зʼясовується, що схема зібрана неправильно або лінії переплутані.
Як правильно: Перевірка при здачі й раз на рік, із записом послідовності на дверцятах щита.
- Внутрішній байпас інвертора рятує від перевантаження; сервісний — від зупинки обʼєкта на час ремонту.
- Механічне блокування обовʼязкове: зустріч двох несинхронізованих джерел вбиває силову частину.
- У байпасному вузлі мають бути перемикач, автомати на вході й виході інвертора, ПЗВ і маркування.
- Байпас потрібен не лише для поломки: прошивка, обслуговування батареї, діагностика, тимчасова заміна.
- Перевіряйте перемикання при здачі й раз на рік, а послідовність запишіть на дверцятах щита.
Часті запитання
Чи можна зробити байпас самому?+
Робота в електрощиті під напругою — не місце для експериментів. Сам перемикач простий, але помилка в підключенні нуля або відсутність блокування коштує інвертора. Схему і монтаж має робити електрик, а от користуватись готовим байпасом ви цілком зможете самі — це два перемикання за інструкцією на дверцятах щита.
Скільки коштує байпас?+
На етапі монтажу це апарати плюс кілька годин роботи електрика — невелика частка від вартості системи. Дообладнання вже зібраного щита коштує в кілька разів дорожче, бо доводиться переробляти розводку.
Чи потрібен байпас, якщо є гарантія на інвертор?+
Гарантія покриває ремонт, але не покриває час без живлення. Обмін або ремонт може зайняти від кількох днів до кількох тижнів. Байпас — це саме про цей період.
Чи можна обійтись автоматичним АВР замість байпаса?+
АВР і байпас вирішують різні задачі: АВР автоматично перемикає джерела при зникненні одного з них, байпас дозволяє зняти обладнання зі схеми для обслуговування. У серйозних системах є обидва вузли.
Що робити з батареєю під час роботи від байпаса?+
Батарея залишається підключеною до знеструмленого інвертора, тому перед обслуговуванням DC-сторону теж відсікають окремим автоматом або запобіжником. Це стандартна частина схеми, і вона має бути в проєкті.
Чи впливає байпас на роботу СЕС?+
У режимі байпаса сонячні панелі не працюють, бо інвертор знеструмлений. Це нормально: байпас — тимчасовий режим на час обслуговування, а не постійна схема роботи.
