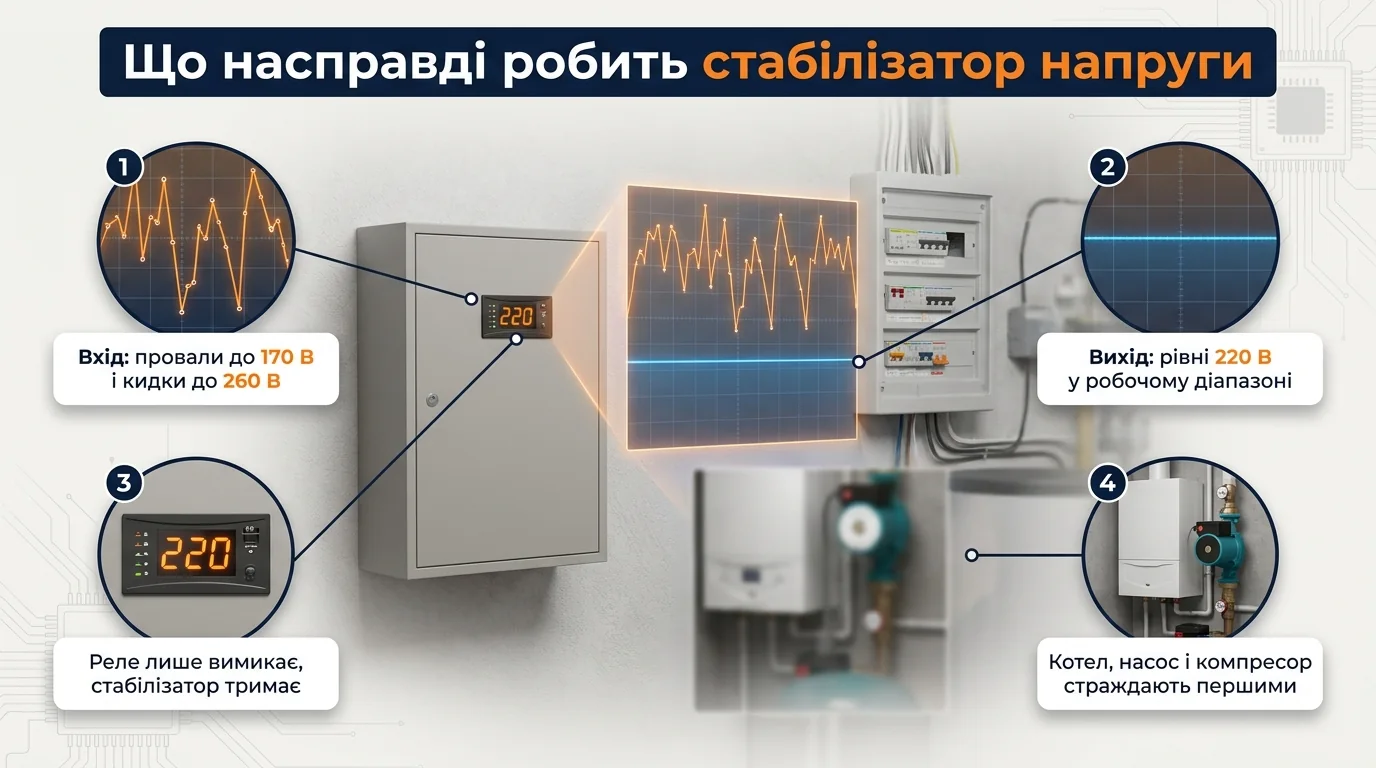

Стабілізатор потрібен, коли напруга в мережі постійно виходить за межі 200–240 В: техніка працює на межі, двигуни гріються, ресурс падає. Якщо ж напруга нормальна, а стрибки трапляються зрідка, дешевше й правильніше поставити реле напруги — воно просто вимкне живлення на час аварії.
Головного числа немає в назві моделі: це віддача при вашій напрузі. Стабілізатор піднімає напругу, беручи більший струм із входу, тому реальна потужність приблизно дорівнює номінал × U ÷ 220. Апарат «на 14 кВт» при 150 В у мережі — це 9,5 кВт. Додайте запас 1,3 для техніки без двигунів або 2,2 для насосів і компресорів — і отримаєте номінал, який треба шукати в каталозі.
Зміст сторінки
Стабілізатор чи реле напруги: різні задачі
Це найчастіше питання — і найдорожча помилка, якщо відповісти неправильно. Пристрої вирішують різні задачі, і дорожчий не завжди потрібніший.
Досить реле напруги, якщо
- напруга зазвичай у межах 205–240 В;
- стрибки трапляються зрідка, під час аварій;
- немає потужних двигунів і компресорів;
- задача — захистити техніку, а не забезпечити її роботу;
- бюджет обмежений: реле коштує в рази дешевше.
Потрібен стабілізатор, якщо
- напруга постійно нижча за 200 В або вища за 245 В;
- є насоси, компресори, верстати, зварювання;
- техніка вимикається або гріється без видимої причини;
- у мережі помітні просадки при вмиканні сусідніх споживачів;
- потрібна безперервна робота, а не просто захист.
Приблизно в кожному третьому випадку просадка напруги починається не в мережі, а у власному вводі: недостатній перетин кабелю, окислені контакти в щиті, перевантажений ввідний автомат. Стабілізатор тоді лікує симптом, а причина лишається — і одного дня дає про себе знати нагрівом.
Головна цифра: скільки апарат віддасть при вашій напрузі
Стабілізатор не створює енергію — він її перерозподіляє. Щоб підняти напругу з 150 В до 220 В, апарат мусить узяти з входу пропорційно більший струм, а струм обмежений конструкцією. Тому чим глибша просадка, тим менше кіловат апарат може віддати. Це не брак і не хитрість виробника, а фізика — і вона є окремим рядком у кожному паспорті.
| Напруга на вході | Віддача від номіналу | Апарат на 14 кВт | Апарат на 105 кВт |
|---|---|---|---|
| 220 В і вище | 100 % | 14,0 кВт | 105 кВт |
| 200 В | ≈91 % | 12,7 кВт | 95 кВт |
| 190 В | ≈86 % | 12,1 кВт | 91 кВт |
| 180 В | ≈82 % | 11,5 кВт | 86 кВт |
| 170 В | ≈77 % | 10,8 кВт | 81 кВт |
| 160 В | ≈73 % | 10,2 кВт | 76 кВт |
| 150 В | ≈68 % | 9,5 кВт | 72 кВт |
| 130 В | ≈59 % | 8,3 кВт | 62 кВт |
| 110 В | ≈50 % | 7,0 кВт | 53 кВт |
Ми звірили її з паспортним рядком «потужність при мінімальній напрузі» по всьому модельному ряду Volter у нашому каталозі — це 126 позицій від 2,2 до 210 кВт. Медіанне відхилення розрахунку від паспорта — близько 1,4 %. Тобто формула працює не «приблизно», а з точністю до похибки округлення.
Калькулятор: який номінал шукати в каталозі
Підставте навантаження, найнижчу напругу у вашій мережі й скажіть, чи є двигуни. Калькулятор урахує і пусковий запас, і віддачу при просадці — саме ці дві поправки й перетворюють «6 кВт навантаження» на зовсім інший номінал у прайсі.
Який стабілізатор потрібен саме вам
Найчастіша помилка — брати номінал «за паспортом навантаження». При зниженій напрузі стабілізатор віддає менше, а двигуни просять більше. Порахуйте чесно.
Можливо, стабілізатор вам не потрібен. Напруга тримається в допустимих межах, двигунів немає. Дешевше й правильніше поставити реле напруги: воно вимкне техніку при аварійному кидку і поверне живлення само. Стабілізатор має сенс, коли напруга постійно нижча за норму, а не коли зрідка стрибає.
Стабілізатор виправданий, беріть тиристорний. Просадки помітні, а двигуни й компресори не люблять ані низької напруги, ані повільної реакції. Тиристорні моделі перемикають ступені за мілісекунди, не мають механіки й тримають пускові струми. Дивіться каталог стабілізаторів.
Мережа слабка — рахуйте віддачу, а не номінал. При такій вхідній напрузі стабілізатор віддає лише частину паспортної потужності: щоб підняти напругу, він бере більший струм із входу. Саме тому апарат «на 10 кВт» при 160 В у мережі працює як 5,5-кіловатний. Заодно перевірте ввідний кабель і автомат: часто просадка починається у вашому ж щиті, і тоді стабілізатор лікує симптом.
Запас 1,3 для техніки без двигунів і 2,2 — якщо є насоси, компресори чи верстати. Віддача при зниженій напрузі оцінена консервативно: точні цифри дивіться в таблиці конкретної моделі.
Одного заміру мультиметром опівдні замало. Потрібні кілька днів у різний час і обов'язково вечірній пік — 18:00–22:00, коли сусіди вмикають усе одразу. У розрахунок береться мінімум, а не середнє: саме в мінімумі апарат і має витягнути ваше навантаження.

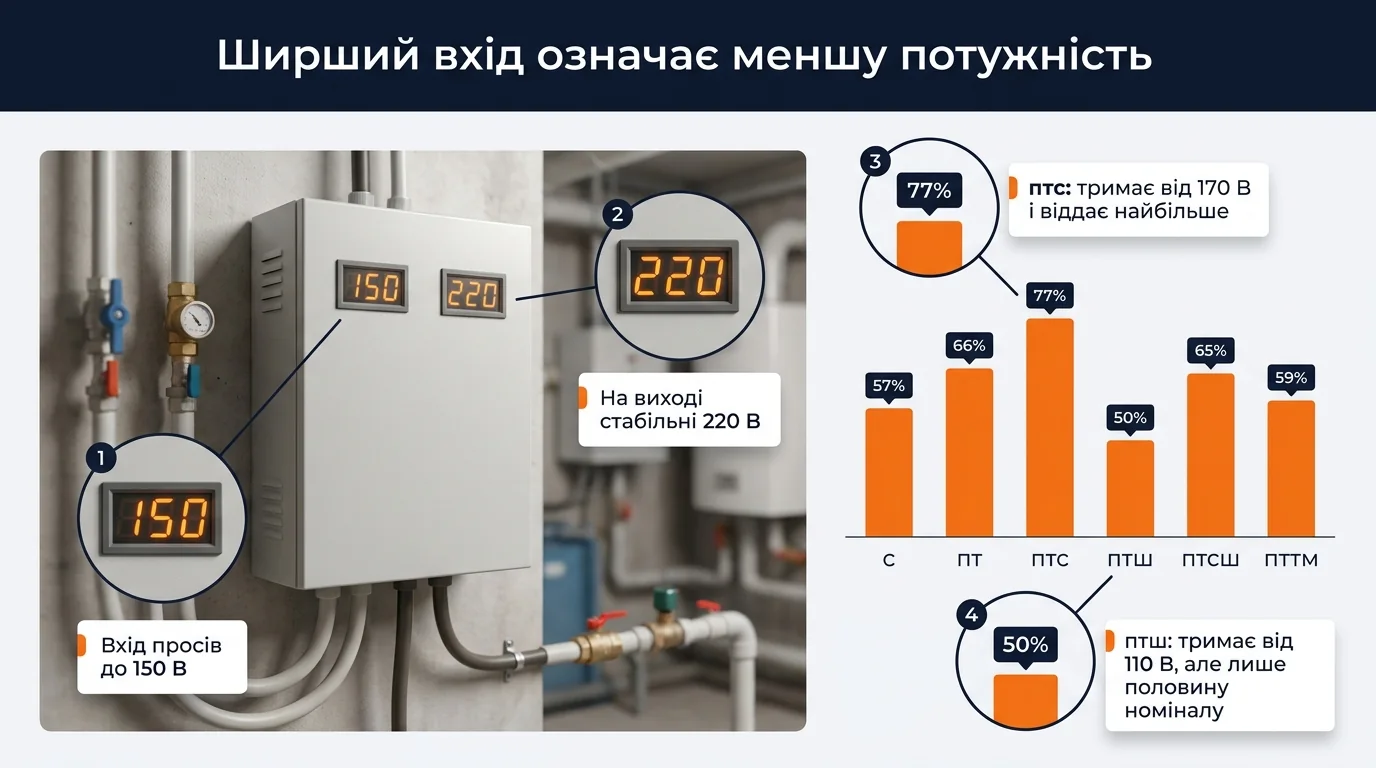

Що означають літери в назві: с, пт, птс, птш, птсш, пттм
«Volter-14 пт» і «Volter-14 птш» — це не різні кольори корпусу. Літери після цифри задають вхідний діапазон, кількість ступенів регулювання й точність, а разом із ними — реальну потужність при просадці. Різниця між крайніми модифікаціями сягає півтора разу за тим самим номіналом.
Що означають літери в назві Volter
«Volter-14 пт» і «Volter-14 птш» коштують по-різному не через маркетинг: у них різний вхідний діапазон, а від нього залежить, скільки кіловат апарат реально віддасть, коли напруга просяде.
«с» — базова, 9 ступенів, точність ±6,5 %. Вхід від 125 В, реакція 20 мс. Найдешевша модифікація й найгрубіше тримання напруги: нормально для освітлення, техніки без двигунів і дачі. Для котла з електронікою або насоса запас у ±6,5 % уже відчутний.
«пт» — 16 ступенів, точність близько ±3 %. Вхід від 145 В, реакція 20 мс. Робоча середина модельного ряду: точності вистачає для котельні, кухні й побутової автоматики, а віддача при просадці вища, ніж у «с».
«птс» — 16 ступенів, найвужчий вхід і найбільша віддача. Працює від 170 В, зате при цій напрузі віддає близько 77 % номіналу — найкращий показник у ряду. Правильний вибір там, де мережа просідає помірно, але навантаження велике.
«птш» — найширший вхід, від 110 В. Апарат працює там, де інші вже вимикаються, — але за це доводиться платити: при 110 В на вході він віддає лише половину номіналу. Для дуже слабкої лінії беріть цю модифікацію і одразу подвійний номінал.
«птсш» — компроміс: вхід 145–285 В. Верхня межа піднята до 285 В, тобто апарат переживає не тільки просадки, а й кидки вгору. Актуально для ліній, де сусідні споживачі вмикаються ривками.
«пттм» — безступенева, точність ±0,5 %, реакція 1 мс. Вхід 130–330 В, примусове охолодження. Це вже не «ступені», а плавне регулювання: техніка не бачить перемикань узагалі. Найдорожча модифікація класичного ряду — і єдина, яку варто ставити перед чутливою електронікою чи медичним обладнанням.
Нижня межа входу взята з паспортів моделей у нашому каталозі. Віддача рахується за формулою «номінал × Umin/220» — вона збігається з паспортним рядком «потужність при мінімальній напрузі» по всьому ряду Volter із середнім відхиленням близько 1,4 %.
| Модифікація | Регулювання | Точність | Реакція | Вхід від | Віддача на мінімумі |
|---|---|---|---|---|---|
| с | 9 ступенів | ±6,5 % | 20 мс | 125 В | ≈57 % |
| пт | 16 ступенів | +2,5/−3,5 % | 20 мс | 145 В | ≈66 % |
| птс | 16 ступенів | +1,5/−2,5 % | 20 мс | 170 В | ≈77 % |
| птш | 16 ступенів | +3,5/−5,5 % | 20 мс | 110 В | ≈50 % |
| птсш | 16 ступенів | +3,5/−5,5 % | 20 мс | 145 В | ≈65 % |
| пттм | безступеневе | ±0,5 % | 1 мс | 130 В | ≈59 % |
Спершу подивіться на свій мінімум напруги. Якщо він не нижчий за 170 В — беріть «птс»: за тих самих грошей ви отримаєте найбільшу віддачу. Якщо мережа падає до 130–140 В, вибору немає, потрібен широкий вхід «птш» — але тоді одразу закладайте вдвічі більший номінал. А якщо за стабілізатором стоїть чутлива електроніка, дивіться на «пттм»: безступеневе регулювання означає, що техніка взагалі не бачить перемикань.
Серії: класична, Smart, Etalon S, ПРОМ
Крім модифікацій, у ряду є кілька серій. Вони відрізняються способом регулювання й умовами, у яких апарат може стояти.
| Серія | Регулювання | Точність | Реакція | Вхідний діапазон | Особливість |
|---|---|---|---|---|---|
| Класична (с/пт/птс/птш/птсш) | 9 або 16 ступенів | ±1,5…±6,5 % | 20 мс | 110–285 В за модифікацією | Найширший вибір потужностей, від +1 °C у приміщенні |
| Класична «пттм» | безступеневе | ±0,5 % | 1 мс | 130–330 В | Примусове охолодження, плавне регулювання |
| Etalon S | безступеневе | −1 % | 1 мс | 130–330 В | Є морозостійке виконання: працює від −25 °C |
| Smart | безступеневе | ±0,5 % | 1 мс | 110–380 В | Найширший вхід у ряду, морозостійке виконання |
| ПРОМ | 9 або 16 ступенів | за модифікацією | 20 мс | як у класичної | Промислове виконання під постійне навантаження |
| SmartOnline | подвійне перетворення | — | — | 130–300 В | Інша технологія: напруга збирається наново, ККД 92 % |
Звичайний апарат розрахований на роботу від +1 °C. Якщо щитова неопалювана — гараж, технічний контейнер, вуличний бокс, — потрібне саме морозостійке виконання з робочим діапазоном від −25 °C. Це окремі позиції в каталозі, а не опція, яку вмикають на місці.

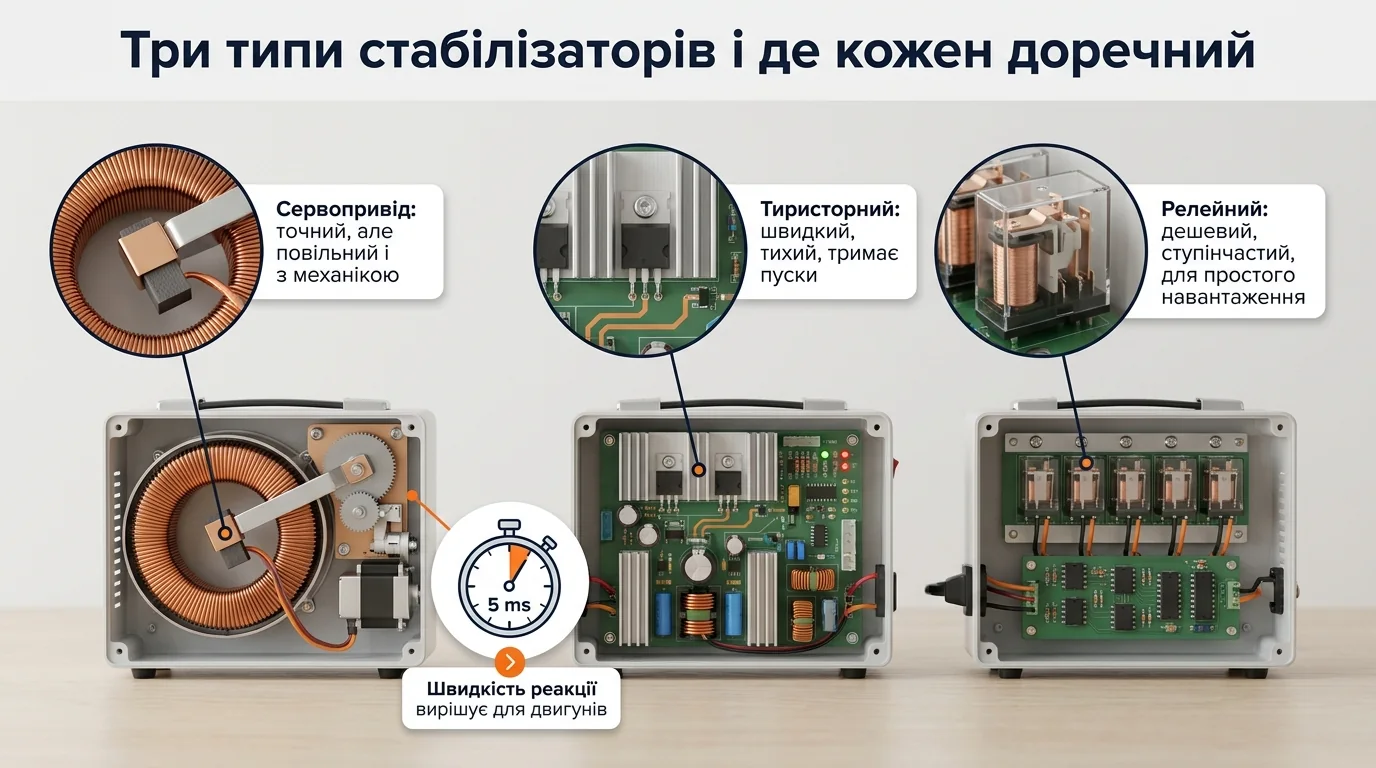

Ступінчастий чи безступеневий: що вибрати під ваше навантаження
| Тип | Швидкість | Точність | Ресурс | Де доречний |
|---|---|---|---|---|
| Безступеневий (тиристорний) | 1 мс | ±0,5…−1 % | немає механіки, довгий | Чутлива електроніка, СЕС, медичне обладнання, лабораторія |
| Ступінчастий тиристорний | 20 мс | ±1,5…±6,5 % | немає механіки, довгий | Дім із насосами, майстерня, магазин, котельня |
| Сервоприводний | 0,5–3 с | ±1–2 % | щітки й двигун — потребує обслуговування | Стабільно низька напруга, точність важливіша за швидкість |
| Релейний | 50–100 мс | ±7–10 % | обмежений ресурс реле | Дача, освітлення, техніка без двигунів |
Для типового українського приватного будинку з котлом, насосом і холодильником у переважній більшості випадків правильна відповідь — ступінчастий тиристорний: він реагує швидше за пусковий провал, не має механіки, працює тихо й не боїться частих спрацювань. Безступеневий беруть там, де важлива не швидкість, а відсутність самих перемикань.
Будь-який стабілізатор віддає в тепло 2–5 % потужності: 10-кіловатний апарат — це 200–500 Вт постійного нагріву, стокіловатний — до 5 кВт. Йому потрібна вентиляція, а в житловій кімнаті його ставити не варто через гудіння трансформатора (34–40 дБ під навантаженням).
Трифазна мережа: один апарат чи три
Трифазний стабілізатор — це насправді три однофазні модулі в одному корпусі. Питання лише в тому, чи вони працюють незалежно. Саме тому в назві трифазних моделей стоїть така арифметика: «Volter-42 (3×14)» — це 42 кВт сумарно, по 14 кВт на фазу.
- Пофазна стабілізація — кожна фаза регулюється окремо. Це те, що потрібно при перекосі фаз, а перекіс у наших мережах — норма;
- Спільне керування — апарат орієнтується на середнє. При сильному перекосі одна фаза лишається недостабілізованою;
- Три окремі однофазні апарати — інколи дешевше й гнучкіше: можна поставити різну потужність під реальний розподіл навантаження й замінити один при поломці, не зупиняючи весь об'єкт;
- Трифазний двигун вимагає саме трифазного стабілізатора з контролем усіх фаз і послідовності — три незалежні апарати тут не підходять.
Якщо на одній фазі висить котел, бойлер і кухня, а на двох інших — освітлення, жоден стабілізатор не зробить мережу здоровою. Перерозподіл груп у щиті коштує години роботи й часто знімає проблему взагалі без покупки.

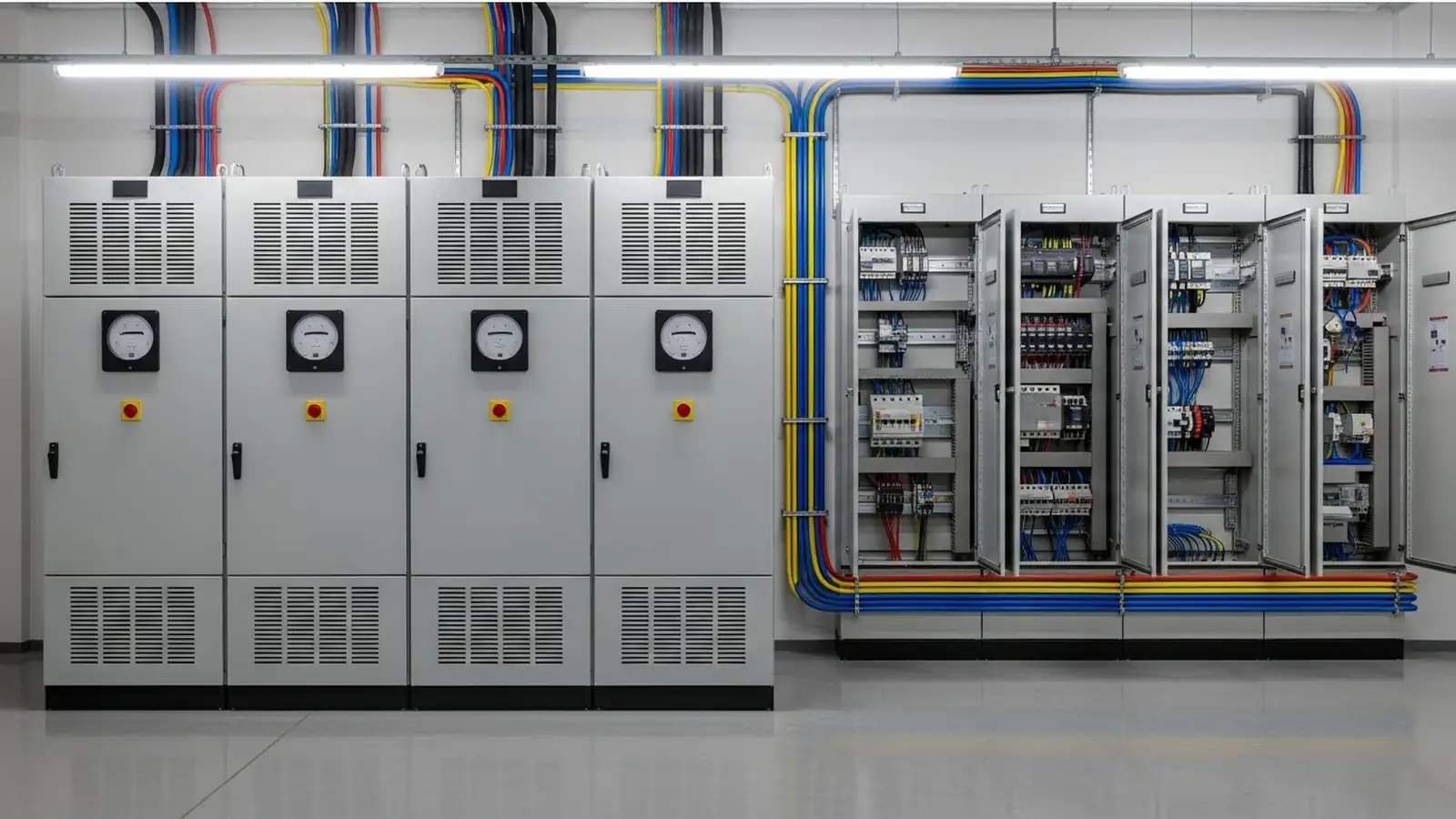

Промисловий діапазон: 100, 150 і 200 кВт
Верхня частина ряду — це вже не «прилад у щитовій», а окремий вузол живлення об'єкта. Тут інші струми, інша вага й інші вимоги до приміщення, тому такі апарати рахують разом зі схемою вводу.
| Модель | Сумарна потужність | На фазу | Максимальний струм | Типовий об'єкт |
|---|---|---|---|---|
| Volter-100 | 105 кВт | 35 кВт | 160 А | Цех, тепличне господарство, готель, невелика ферма |
| Volter-150 | 165 кВт | 55 кВт | 250 А | Виробнича лінія, холодильний комплекс, елеватор |
| Volter-200 | 210 кВт | 70 кВт | 320 А | Виробництво з декількома лініями, великий агрооб'єкт |
- Ввід і кабель. Струм у 160–320 А означає інший переріз і окремий розрахунок втрат у лінії — часто саме тут і ховається «просадка», яку хочуть вилікувати стабілізатором;
- Приміщення. Тепловиділення 2–5 % від потужності — це 2–5 кВт постійного нагріву. Потрібна витяжка, а не «шафа в кутку»;
- Вага і монтаж. Апарати цього класу ставлять на підлогу з доступом з усіх боків для сервісу;
- Пуск двигунів. На виробництві запас 2,2 — це мінімум. Якщо стартують кілька приводів одночасно, дешевше поставити плавний пуск або частотник, ніж закладати запас у стабілізатор;
- Захист від імпульсів. Стабілізатор не рятує від грозових перенапруг — для цього в щиті ставлять ПЗІП (SPD).
Стабілізатор і сонячний інвертор
Питання виникає майже завжди, і відповідь частіше «ні», ніж «так». Гібридні інвертори мають широкий вхідний діапазон — зазвичай 170–280 В, а деякі тримають від 150 В. У цих межах вони самі працюють як стабілізатор і живлять дім через власний інвертор.
- Спершу перевірте вхідний діапазон інвертора. Він написаний у паспорті. Якщо ваша мережа в нього вкладається — стабілізатор не потрібен.
- Стабілізатор потрібен, якщо напруга виходить за діапазон. Тоді інвертор просто відключається від мережі й переходить на батарею — і розряджає її замість того, щоб заряджати.
- Ставиться стабілізатор ПЕРЕД інвертором. На вході від мережі, а не після нього: на виході інвертора напруга вже стабільна.
- Перевірте сумісність із мережевим контролем. Деякі комбінації дають «гойдання»: стабілізатор реагує на дію інвертора, інвертор — на дію стабілізатора. Це налагоджується налаштуванням затримок, а безступеневі моделі такої проблеми практично не мають.
Чотири помилки при покупці
01Номінал «за паспортом навантаження»
Без запасу на пуск і без поправки на низьку напругу апарат працює на межі й вимикається по перевантаженню в найгірший момент.
02Брати найширший вхід «про запас»
Модифікація «птш» тримає мережу від 110 В — але на цьому вході віддає лише половину номіналу. Якщо у вас не буває нижче 180 В, ви просто переплачуєте за половину потужності.
03Релейний апарат під насос
Ступінь у 7–10 % і затримка 50–100 мс означають, що на пуску насос усе одно отримає провал. Ресурс реле при частих спрацюваннях витрачається швидко.
04Стабілізатор замість ремонту вводу
Якщо просадка виникає у власному щиті через тонкий кабель або окислені контакти, стабілізатор маскує проблему й додає до неї власний нагрів.
Обладнання в каталозі для цього рішення
Для цієї задачі варто дивитися не окрему коробку, а сумісний комплект: інвертор, АКБ, сонячні панелі, захист, кабелі, моніторинг і резервні лінії.
Перевірені позиції під це рішення
Однофазний 14 кВт: вхід від 170 В і найбільша віддача в ряду
Volter Smart-14Безступеневий, ±0,5 % і 1 мс, морозостійкий — вхід 110–380 В
Volter-42 птс (3×14)Трифазний 42 кВт із пофазною стабілізацією
ДБЖ NetPRO IonСтабілізація AVR + резерв від АКБ в одному корпусі
Категорія каталогу
DC/AC захист і автоматикаКатегорія каталогу
Online UPS та ДБЖКатегорія каталогу
КомплектуючіКатегорія каталогу
VolterБренд обладнання
NetPROБренд обладнання
ABBБренд обладнання
Часті запитання
Що краще: реле напруги чи стабілізатор?
Чому стабілізатор на 10 кВт не тягне 8 кВт навантаження?
Що означають літери «пт», «птс», «птш» у назві?
Який запас потрібен для насоса?
Чи потрібен стабілізатор перед гібридним інвертором?
Що поставити на виробництво з верстатами й зварюванням?
Скільки коштує стабілізатор на 100 кВт?
Стабілізатор гуде — це нормально?
Скільки електроенергії споживає сам стабілізатор?
Один трифазний апарат чи три однофазні?
Чи захистить стабілізатор від імпульсних стрибків і блискавки?
Куди його ставити в схемі?
Чи можна поставити апарат у неопалюваному приміщенні?
Скільки служить стабілізатор і яка гарантія?
Чи є стабілізатори в наявності?
Чи можна підключити стабілізатор до генератора?
Звідки цифри на цій сторінці
Розрахунки й нормативні згадки спираються на відкриті джерела — ось вони. Перевіряємо перед кожним оновленням сторінки, бо в українській енергетиці цифри змінюються швидше за тексти на сайтах.
- Мінфін: тарифи на електроенергію — роздрібний тариф для населення 4,32 грн/кВт·год, нічний 1,73 грн, електроопалення 2,64 грн.
- Економічна правда: сценарії зими 2026/2027 — базовий сценарій Укренерго передбачає 8–14 годин відключень на добу.
- Вхідні діапазони, точність, швидкодія, ККД, рівень шуму й рядок «потужність при мінімальній напрузі» наведені за паспортами моделей Volter у нашому каталозі — це 126 позицій від 2,2 до 210 кВт. Формулу «номінал × U/220» звірено з цим рядком по всьому ряду: медіанне відхилення — близько 1,4 %.
