Як розподілити медичний обʼєкт на рівні критичності, скільки автономії потрібно кожному і чому холодильник із вакцинами вимагає окремого рішення.
Медичне обладнання ділять на три рівні за допустимим часом без живлення: апарати життєзабезпечення й операційна — нуль перерви (online-ДБЖ плюс резервне джерело), діагностика й лабораторія — до 15 мс, холодильники з вакцинами й реагентами — години. Для кабінету УЗД і стоматології типово потрібен online-ДБЖ 3-6 кВт, для холодильного обладнання — окремий контур на 6-12 годин.
Три рівні критичності — і три різні рішення
| Рівень | Обладнання | Допустима перерва | Рішення |
|---|---|---|---|
| 1. Життєзабезпечення | ШВЛ, наркозні апарати, операційне освітлення, моніторинг пацієнта | Нуль | Online-ДБЖ + другий незалежний ввід або генератор з АВР |
| 2. Діагностика | УЗД, рентген, аналізатори, стоматологічні установки, серверна | до 10-15 мс | Online-ДБЖ на 20-60 хвилин |
| 3. Зберігання | Холодильники з вакцинами, реагентами, кровʼю | 1-4 години | Гібридний інвертор + батарея на 6-12 годин |
| 4. Інфраструктура | Освітлення, вентиляція, звʼязок, реєстратура | секунди-хвилини | Загальний резерв обʼєкта |
Найдорожча помилка — узяти один потужний ДБЖ «на все». Ви заплатите більше, отримаєте малу автономію, а холодильники з вакцинами все одно залишаться без резерву на ті години, які їм потрібні.
Чому холодильне обладнання рахують окремо
Холодильник із вакцинами або реагентами — це не потужний споживач, але дуже вимогливий до тривалості. Медичний холодильник споживає 80-200 Вт середніх, але має тримати температуру безперервно, а вміст може коштувати більше за все обладнання кабінету.
- Тривалість важливіша за потужність. 150 Вт × 10 годин — це 1,5 кВт·год. Дуже мало для системи, але критично для вмісту.
- Пусковий струм компресора. 3-4 номінали, як у побутового холодильника.
- Контроль температури. Потрібен реєстратор із незалежним живленням: важливо не лише зберегти вміст, а й довести, що режим не порушувався.
- Автономний контур. Розумно виділити холодильники в окрему групу з власним інвертором і батареєю: тоді відмова основної системи не зачіпає найцінніше.
Термоакумулятори (пакети з еутектичною сумішшю) всередині холодильної камери подовжують утримання температури в 2-3 рази без жодної електрики. Для медичного холодильника це найдешевша страховка з усіх можливих.
Вимоги до якості напруги для медтехніки
Медичне обладнання чутливе не лише до перерв, а й до якості живлення.
- Форма напруги. Тільки чиста синусоїда з низьким коефіцієнтом спотворень. Модифікована синусоїда неприпустима.
- Стабільність частоти. Критично для обладнання з двигунами й точною електронікою.
- Гальванічна розвʼязка. Для окремих категорій приміщень існують вимоги щодо ізольованих систем живлення (IT-системи з контролем ізоляції).
- Заземлення. Опір контуру й вирівнювання потенціалів — це не формальність, а вимога електробезпеки пацієнта.
- Захист від імпульсів. ПЗІП на вводі й на групах із чутливим обладнанням.
Проєктування живлення медичних приміщень регулюється окремими нормами залежно від категорії приміщення й типу обладнання. Схему для клініки або відділення має розробляти проєктувальник із відповідним допуском — це не той випадок, де можна обмежитись підбором обладнання за каталогом.
Підбір ДБЖ для медичного кабінету
Вкажіть активну потужність обладнання і потрібні хвилини. Для холодильного контуру рахуйте окремо — там потрібні години, а не хвилини.
Ємність рахуємо для зовнішнього батарейного блока 48 В із глибиною розряду 80% і ККД 0,9. Вбудовані батареї бюджетних ДБЖ дають одиниці хвилин — на них планувати автономію не варто.
Надішліть перелік обладнання серверної або кабінету — підберемо ДБЖ, батарейний блок і сервісний байпас.
Перевірити з інженеромТипові конфігурації за типом закладу
| Заклад | Що резервуємо | Орієнтовна система |
|---|---|---|
| Стоматологічний кабінет | Установка, компресор, стерилізатор, освітлення, каса | Online-ДБЖ 3-6 кВт + гібрид 5 кВт / 10 кВт·год |
| Кабінет УЗД / діагностика | Апарат, ПК, сервер, освітлення | Online-ДБЖ 3 кВт на 30-60 хвилин |
| Лабораторія | Аналізатори, центрифуги, холодильники з реагентами | Online-ДБЖ + окремий контур холоду на 8-12 годин |
| Аптека | Холодильники, каси, сервер, освітлення | Гібрид 5-8 кВт / 10-20 кВт·год |
| Амбулаторія | Кабінети, холодильник вакцин, звʼязок, освітлення | Гібрид 8-15 кВт / 20-30 кВт·год + генератор |
Що обовʼязково має бути в регламенті
- Щомісячна перевірка автономії. Коротке тестове розрядження з фіксацією результату в журналі.
- Щорічний розрядний тест батарей ДБЖ. Єдиний спосіб дізнатись реальну ємність до аварії.
- Журнал відключень. Дата, тривалість, поведінка системи. Це і статистика для планування, і документ на випадок питань.
- Реєстрація температури в холодильниках. Незалежний реєстратор із власним живленням і архівом.
- Інструкція для персоналу. Що робити при переході на резерв, які прилади вимкнути, кому телефонувати.
- Договір на обслуговування. Із часом реакції, прописаним у документі, а не «зателефонуємо майстру».
| Параметр | Орієнтир | Що це означає на практиці |
|---|---|---|
| Життєзабезпечення | нуль перерви | Online-ДБЖ плюс незалежне резервне джерело |
| Діагностика | до 10-15 мс | Online-ДБЖ на 20-60 хвилин |
| Медичний холодильник | 80-200 Вт | Але потрібні години, а не хвилини |
| Автономія холодильного контуру | 6-12 годин | Окремий інвертор і батарея |
| Ефект термоакумуляторів | у 2-3 рази довше | Найдешевша страховка для камери |
| Розрядний тест батарей ДБЖ | раз на рік | Плюс щомісячна коротка перевірка |

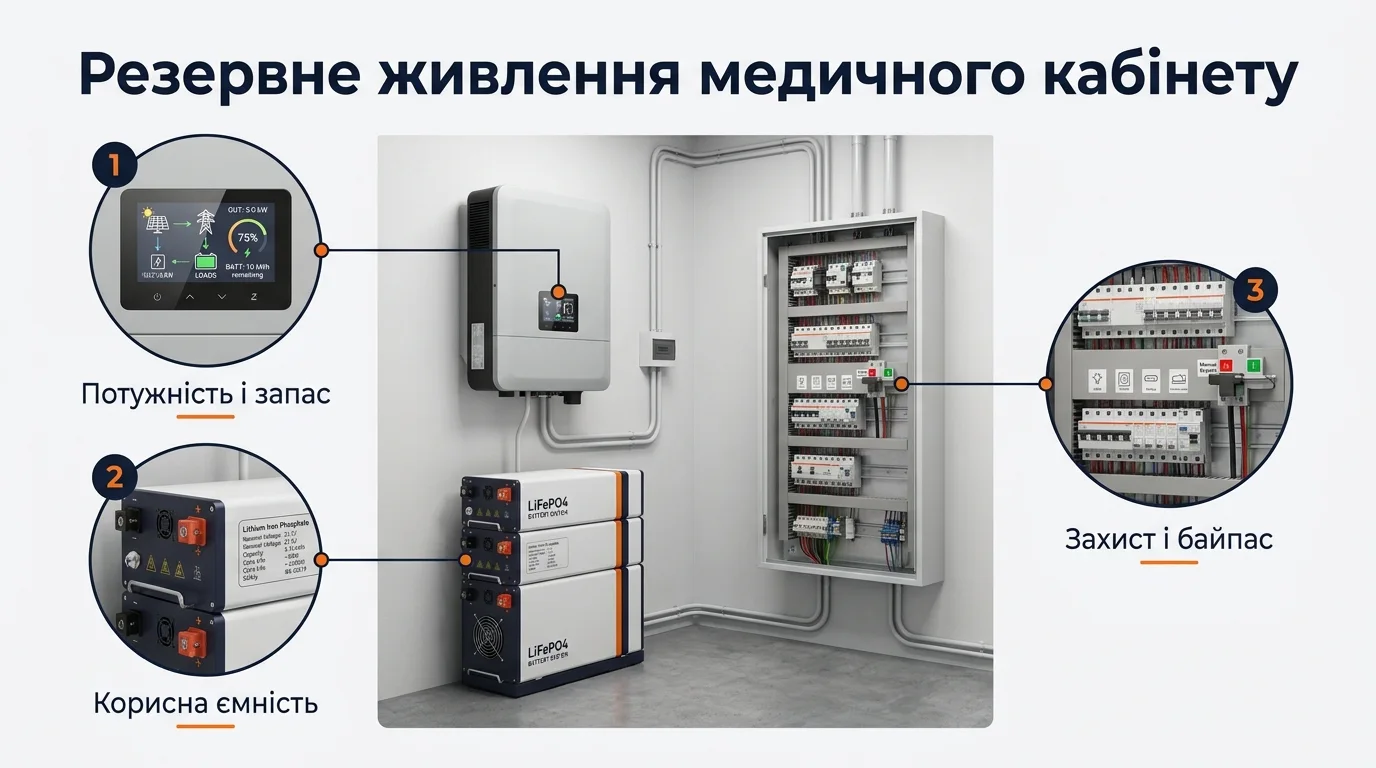

Online ДБЖ для медичного кабінету
Подвійне перетворення тримає стерилізатор, крісло і комп'ютер без провалу напруги. 1 кВА — на одне робоче місце, 2 кВА — на кабінет цілком.
Ціни й наявність оновлюються щодня. Якщо потрібна інша потужність або ємність — напишіть, підберемо аналог з каталогу.
Помилки, які найдорожче обходяться
Чим загрожує: Дорого, автономія мала, а холодильники з вакцинами все одно без резерву на години.
Як правильно: Розділіть обʼєкт на рівні критичності й підберіть рішення для кожного окремо.
Чим загрожує: Відмова основної системи ставить під загрозу найцінніше на обʼєкті.
Як правильно: Окремий інвертор і батарея на холодильний контур з автономією 6-12 годин.
Чим загрожує: Немає доказу, що режим зберігання не порушувався — вміст доводиться списувати.
Як правильно: Незалежний реєстратор із власним живленням і архівом даних.
Чим загрожує: Заявлені 30 хвилин перетворюються на 3 саме в момент аварії.
Як правильно: Щорічний розрядний тест і щомісячна коротка перевірка із записом у журнал.
- Медичний обʼєкт ділять на рівні критичності: нуль перерви, 15 мс, години — і рішення для кожного різні.
- Холодильник із вакцинами споживає мало, але потребує годин автономії й окремого контуру.
- Термоакумулятори в камері подовжують утримання температури в 2-3 рази без електрики.
- Схему живлення медичних приміщень має розробляти проєктувальник із відповідним допуском.
- Реєстратор температури потрібен не лише для збереження вмісту, а й для доказу дотримання режиму.
Часті запитання
Який ДБЖ потрібен для стоматологічної установки?+
Online із запасом на компресор: установка сама споживає небагато, але компресор має пусковий струм. Типово це 3-6 кВт з урахуванням стерилізатора й освітлення. Автономія 20-30 хвилин дозволяє коректно завершити процедуру, а не переривати її на пацієнті.
Скільки автономії потрібно для холодильника з вакцинами?+
Орієнтир — 8-12 годин, з урахуванням того, що відключення можуть накладатись. При споживанні 150 Вт це близько 2 кВт·год корисної енергії. Плюс термоакумулятори в камері як пасивний резерв на випадок відмови всієї системи.
Чи можна використовувати побутовий інвертор для медтехніки?+
Для допоміжного обладнання (освітлення, реєстратура, звʼязок) — так. Для медичних апаратів вимоги інші: якість напруги, схема заземлення, іноді ізольовані системи живлення. Це питання проєкту, а не вибору моделі.
Чи потрібен генератор, якщо є батареї?+
Для закладів із цілодобовою роботою й обладнанням життєзабезпечення — так, як третій рівень резерву на випадок багатогодинних аварій. Для кабінету з денним прийомом зазвичай достатньо ДБЖ і гібридної системи з батареєю.
Як часто міняти батареї в медичному ДБЖ?+
За результатами розрядного тесту, а не за календарем. Якщо фактична автономія впала більш ніж на третину від початкової — батареї під заміну. У теплому приміщенні свинцеві батареї потребують заміни частіше, ніж заявлено в паспорті.
Що робити з обладнанням, яке не можна переривати посеред процедури?+
Це і є перший рівень критичності: online-ДБЖ із нульовим часом перемикання плюс резервне джерело. Плюс організаційне рішення: не починати тривалу процедуру, якщо відомо про заплановане відключення й система вже працює від батарей.
