Коли подвійне перетворення справді потрібне, скільки батарей брати під потрібні хвилини і чому «ВА» на коробці — найменш корисна цифра в паспорті ДБЖ.
Online-ДБЖ подвійного перетворення потрібне там, де навантаження не переживає ні мілісекундного провалу, ні спотвореної напруги: серверна, медичне обладнання, АТС, системи керування виробництвом. Для офісних ПК і мережевого обладнання зазвичай достатньо line-interactive. Головна відмінність — нульовий час перемикання і повна розвʼязка входу й виходу за напругою та частотою.
Три топології ДБЖ і що між ними реально відрізняється
Off-line (standby). Навантаження живиться напряму від мережі, ДБЖ вмикається лише коли мережа зникла. Час перемикання 5-15 мс, форма напруги на батареї часто ступінчаста. Підходить для домашнього ПК, роутера, камери. Для серйозного обладнання — ні.
Line-interactive. Те саме плюс автотрансформатор, який підтягує напругу вгору або вниз без переходу на батарею. Це головна перевага: у мережі з просадками до 190 В такий ДБЖ економить ресурс батареї, бо не розряджається на кожному коливанні. Час перемикання 2-8 мс.
Online (подвійне перетворення). Вхідна напруга завжди перетворюється на постійний струм, а потім знову на змінний. Навантаження ніколи не бачить мережу напряму. Час перемикання нульовий, бо перемикатись нема чого: інвертор працює постійно. Вихід ідеальний за формою, напругою і частотою незалежно від того, що коїться на вході.
Якщо втрата живлення на 5 мілісекунд коштує вам грошей або даних — беріть online. Якщо ні, а мережа при цьому нестабільна за напругою, line-interactive буде і дешевшим, і довговічнішим за рахунок вищого ККД.
Чому «1000 ВА» не означає 1000 Вт
Виробники вказують повну потужність у вольт-амперах, а обладнання споживає активну — у ватах. Співвідношення задає коефіцієнт потужності ДБЖ.
- Старі й бюджетні моделі: 0,6. ДБЖ «1000 ВА» тягне лише 600 Вт.
- Типові line-interactive: 0,8 → 800 Вт із тієї самої тисячі.
- Сучасні online: 0,9-1,0 → 900-1000 Вт.
Порівнювати ДБЖ за вольт-амперами безглуздо: модель на 1000 ВА з коефіцієнтом 0,9 потужніша за модель на 1200 ВА з коефіцієнтом 0,6. Дивіться тільки на ватти.
Скільки хвилин автономії і скільки для цього треба батарей
Вбудовані батареї типового ДБЖ дають 4-10 хвилин на повному навантаженні. Це рівно стільки, щоб коректно завершити роботу серверів — і жодної хвилини більше. Якщо потрібна реальна автономія, потрібен зовнішній батарейний блок.
Для свинцевих батарей ДБЖ глибину розряду беруть 0,5-0,8 залежно від частоти розрядів, ККД інвертора — 0,9.
Приклад. Серверна 2 кВт, потрібно 2 години: 2 × 2 ÷ 0,8 ÷ 0,9 = 5,6 кВт·год. На шині 48 В це близько 116 А·год — чотири батареї 12 В / 120 А·год послідовно або відповідний літієвий блок.
Замовити ДБЖ рівно під поточне навантаження. Через рік додали два сервери і свіч — ДБЖ пішов у перевантаження і перекинувся на байпас саме тоді, коли зникло світло. Закладайте 25-30% запасу одразу.
Підбір ДБЖ під ваше навантаження
Вкажіть активну потужність обладнання і потрібні хвилини — отримаєте повну потужність у ВА, ємність батарей і клас пристрою.
Ємність рахуємо для зовнішнього батарейного блока 48 В із глибиною розряду 80% і ККД 0,9. Вбудовані батареї бюджетних ДБЖ дають одиниці хвилин — на них планувати автономію не варто.
Надішліть перелік обладнання серверної або кабінету — підберемо ДБЖ, батарейний блок і сервісний байпас.
Перевірити з інженеромСервісний байпас: чому без нього ДБЖ стає проблемою
ДБЖ теж ламається, і його теж треба обслуговувати: міняти батареї раз на 3-5 років, чистити фільтри, оновлювати прошивку. Без сервісного байпаса кожна така операція означає повне знеструмлення серверної.
Сервісний (ремонтний) байпас — це зовнішній перемикач, який подає живлення на навантаження в обхід ДБЖ і дозволяє повністю зняти пристрій зі схеми. Не плутайте з внутрішнім автоматичним байпасом: той рятує при перевантаженні, але не дає фізично вимкнути ДБЖ.
- Для стійкових ДБЖ до 10 кВА це недорогий модуль у шафу.
- Для потужніших систем — окрема шафа з механічним блокуванням, щоб неможливо було подати дві напруги одночасно.
- Перемикання має бути «make before break»: спочатку замикається новий шлях, потім розмикається старий, без розриву живлення.
Батареї ДБЖ: чому вони вмирають раніше, ніж написано
Свинцеві батареї в ДБЖ рідко доживають до паспортних пʼяти років. Причини стабільні й передбачувані.
- Температура. Кожні +10 °C понад 25 °C скорочують строк служби свинцевої батареї приблизно вдвічі. У теплій серверній без окремої вентиляції батарейного відсіку пʼять років перетворюються на два.
- Постійний буферний заряд. Батарея роками стоїть під напругою і повільно деградує навіть без розрядів.
- Глибокі розряди. Кілька повних розрядів «до нуля» під час довгих відключень зʼїдають ресурс швидше, ніж сотні коротких.
- Відсутність тестування. Батарея виглядає справною, поки її не навантажать. Реальний стан показує тільки розрядний тест.
Раз на пів року — тестове розрядження під навантаженням на 10-15 хвилин із контролем напруги. Це єдиний спосіб дізнатись, що батареї деградували, ДО того як це зробить аварія.
Коли час переходити від класичного ДБЖ до гібридної системи
Online-ДБЖ проєктувався під сценарій «мережа зникає рідко і ненадовго». Український графік відключень цей сценарій зламав: свинцеві батареї, розраховані на кілька розрядів на рік, тепер циклюються щодня і вмирають за сезон.
Якщо у вас саме такий режим, є два робочі варіанти:
- Online-ДБЖ із літієвим батарейним блоком. Частина виробників має штатні LiFePO4-блоки під свої ДБЖ. Ресурс зростає в 5-8 разів, ємність на ту саму вагу вища, заряд швидший.
- Гібридний інвертор перед ДБЖ. Гібрид із великою батареєю тримає обʼєкт годинами, а невеликий online-ДБЖ лишається лише для серверів як останній рубіж на час перемикання. Схема дорожча, але дає і години автономії, і ідеальну напругу для критичного обладнання.
Для бізнесу беріть другий варіант. Він розділяє задачі: «довго» закриває гібрид із літієм, «ідеально» закриває ДБЖ. Ви не переплачуєте за online-ДБЖ на весь обʼєкт і не ризикуєте серверами.
| Параметр | Орієнтир | Що це означає на практиці |
|---|---|---|
| Коефіцієнт потужності | 0,6 / 0,8 / 0,9-1,0 | ДБЖ «1000 ВА» дає від 600 до 1000 Вт залежно від класу |
| Час перемикання | online 0 мс / LI 2-8 мс | Для серверів і медтехніки потрібен нуль |
| ККД | online 92-96% / LI 97-98% | Подвійне перетворення завжди гріє більше |
| Автономія вбудованих батарей | 4-10 хв | Вистачає на коректне завершення роботи, не на роботу |
| Запас потужності | +25-30% | Обладнання завжди додається, а не зникає |
| Ресурс свинцю в теплі | 2-3 роки | Кожні +10 °C понад 25 °C скорочують строк удвічі |

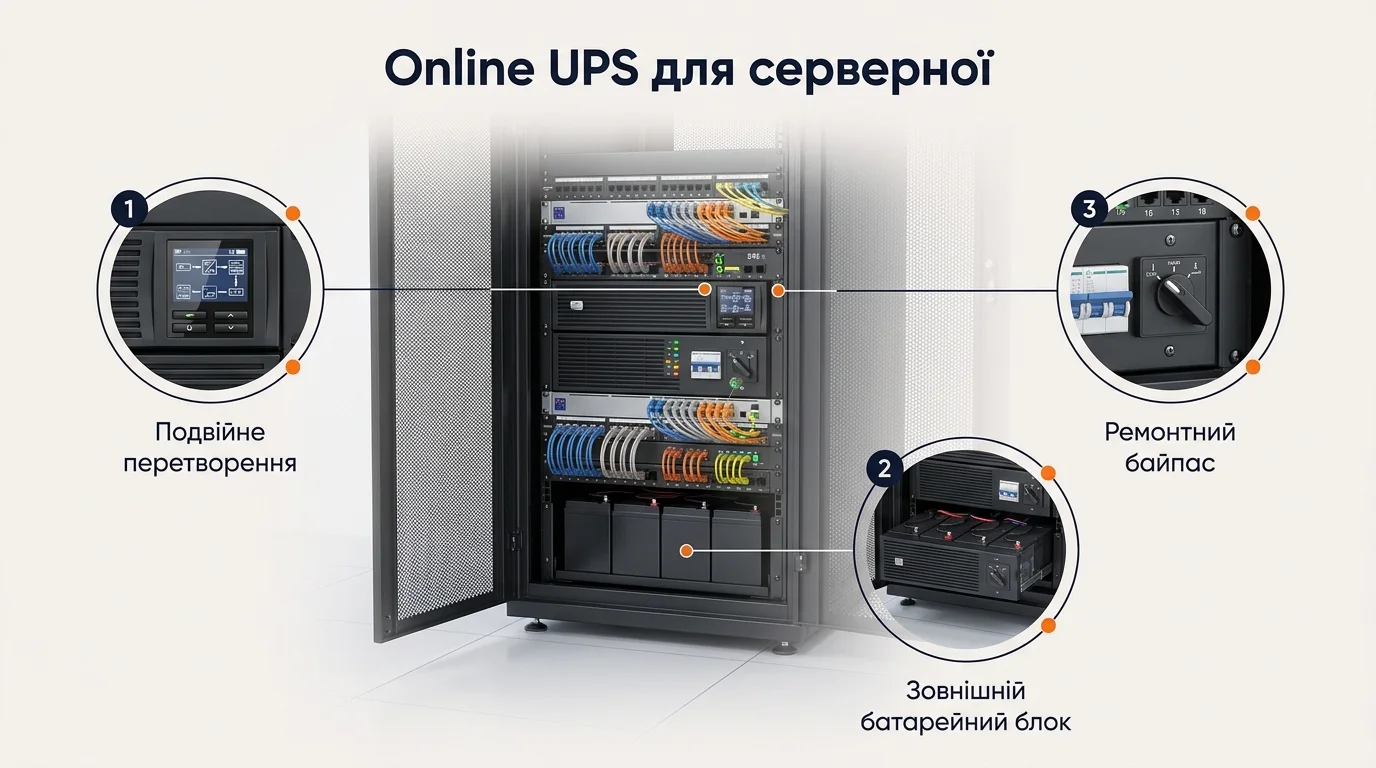

Online ДБЖ для серверної шафи
Подвійне перетворення, нульовий час переходу і чиста синусоїда на виході. Перший — із вбудованими батареями під стійку, другий — під зовнішній батарейний блок і довгу автономію.
Ціни й наявність оновлюються щодня. Якщо потрібна інша потужність або ємність — напишіть, підберемо аналог з каталогу.
Помилки, які найдорожче обходяться
Чим загрожує: Модель на 1200 ВА з коефіцієнтом 0,6 слабша за 1000 ВА з 0,9 — купують не те.
Як правильно: Дивіться лише на активну потужність у ватах і на коефіцієнт потужності.
Чим загрожує: Через рік нове обладнання перевантажує ДБЖ, і він іде на байпас саме під час відключення.
Як правильно: Закладайте 25-30% запасу на етапі покупки.
Чим загрожує: Заміна батарей або ремонт ДБЖ означає знеструмлення всієї серверної.
Як правильно: Ставте зовнішній ремонтний байпас із механічним блокуванням одразу.
Чим загрожує: Деградовані батареї виглядають справними до аварії, а потім дають 2 хвилини замість 30.
Як правильно: Розрядний тест під навантаженням раз на пів року з протоколом.
Чим загрожує: Свинцеві батареї, розраховані на кілька розрядів на рік, вмирають за сезон.
Як правильно: Літієвий батарейний блок або гібридний інвертор попереду ДБЖ.
- Online потрібен там, де 5 мілісекунд провалу коштують грошей або даних; для офісу вистачає line-interactive.
- Вольт-ампери нічого не кажуть: дивіться ватти і коефіцієнт потужності — 0,6 проти 0,9 це різниця в третину.
- Вбудовані батареї дають 4-10 хвилин; години автономії — це зовнішній батарейний блок.
- Сервісний байпас обовʼязковий: без нього заміна батарей означає знеструмлення серверної.
- У режимі щоденних відключень свинець у ДБЖ живе один сезон — потрібен літій або гібрид попереду.
Часті запитання
Скільки коштує ДБЖ для серверної?+
Вартість визначає не сам ДБЖ, а батареї й автономія. Пристрій на 3 кВт із вбудованими батареями на 8 хвилин коштує в рази дешевше за ту саму модель із зовнішнім блоком на 2 години. Тому підбір завжди починають із питання «скільки хвилин вам справді треба».
Чи можна поставити ДБЖ у звичайній кімнаті?+
Можна, але враховуйте три речі: шум вентиляторів під навантаженням, тепловиділення (online-ДБЖ на 5 кВт віддає в приміщення сотні ватів тепла) і вимоги до вентиляції свинцевих батарей. Для потужних систем краще окреме приміщення.
Чи замінює ДБЖ стабілізатор напруги?+
Online-ДБЖ — так, повністю: він формує вихідну напругу заново незалежно від входу. Line-interactive частково: автотрансформатор коригує напругу ступенями в межах приблизно ±20%. Off-line не стабілізує нічого.
Як часто міняти батареї в ДБЖ?+
Свинцеві — раз на 3-5 років за нормальної температури і раз на 2-3 роки в теплому приміщенні або при частих розрядах. Точну відповідь дає розрядний тест: якщо автономія впала більш ніж на третину від початкової, батареї під заміну.
Що таке ECO-режим і чи варто його вмикати?+
У ECO-режимі online-ДБЖ пропускає напругу через байпас, вмикаючи подвійне перетворення лише при відхиленнях. Це підвищує ККД на 3-5%, але зʼявляється час перемикання. Для серверної з критичними процесами ECO зазвичай не вмикають.
Чи можна підключити ДБЖ до генератора?+
Так, але генератор має бути стабільним за частотою — інверторний або з якісним регулятором. Дешеві синхронні генератори дають «плаваючу» частоту, і ДБЖ відмовляється синхронізуватись, залишаючись на батареях. Потужність генератора беруть із запасом 1,5-2 рази від номіналу ДБЖ.
