Дві топології, які виглядають схожими в описі й поводяться зовсім по-різному. Що між ними насправді відрізняється і яка потрібна саме вам.
Line-interactive дешевший, має ККД 97-98% і коригує напругу автотрансформатором без переходу на батарею — цього достатньо для офісних ПК, роутерів і касового обладнання. Online (подвійне перетворення) дає нульовий час перемикання і повністю розвʼязує вхід із виходом, але має ККД 92-96% і сильніше гріється. Обирають за одним критерієм: чи переживе ваше обладнання провал у 2-8 мілісекунд.
Як працює кожна топологія
Line-interactive. У нормальному режимі напруга мережі проходить крізь ДБЖ на навантаження, а автотрансформатор ступінчасто коригує її вгору або вниз. Інвертор увімкнений тільки коли мережа зникла. Перехід на батарею займає 2-8 мілісекунд — час спрацювання реле.
Online (подвійне перетворення). Вхідна напруга завжди випрямляється в постійний струм, а потім інвертор формує з неї змінну заново. Навантаження ніколи не бачить мережу напряму. Часу перемикання не існує в принципі: інвертор працює постійно, при зникненні мережі просто змінюється джерело живлення для випрямляча.
Line-interactive коригує те, що прийшло з мережі. Online створює напругу заново, незалежно від того, що на вході.
Порівняння за параметрами, які мають значення
| Параметр | Line-interactive | Online |
|---|---|---|
| Час перемикання | 2-8 мс | 0 мс |
| ККД у нормальному режимі | 97-98% | 92-96% |
| Тепловиділення | Низьке | Помітне, потрібна вентиляція |
| Корекція напруги | Ступінчаста, ±20% | Повна, будь-яка в межах входу |
| Корекція частоти | Немає | Так, вихід завжди 50 Гц |
| Форма вихідної напруги | Від мережі (яка є) | Ідеальна синусоїда завжди |
| Шум вентиляторів | Тихо або немає | Постійний під навантаженням |
| Ціна | Нижча | Вища у 2-3 рази |
| Ресурс батарей | Довший (менше циклів) | Такий самий |
Рядок про ККД важливіший, ніж здається: різниця 97% проти 93% для ДБЖ на 5 кВт означає близько 200 Вт постійних втрат у тепло — це і рахунок за електроенергію, і додаткове навантаження на кондиціонування приміщення.
Line-interactive проти online
Помаранчевим підсвічено варіант, який виграє за критерієм. Знайдіть рядок, який критичний саме для вашого обладнання.
| Критерій | Line-interactive | Online |
|---|---|---|
| Час перемикання | 2-8 мс | 0 мс |
| ККД у нормальному режимі | 97-98% | 92-96% |
| Тепловиділення і шум | Низькі | Помітні |
| Корекція частоти | Немає | Так |
| Робота від генератора | Часто не синхронізується | Штатно |
| Ціна за ту саму потужність | Нижча | Вища у 2-3 рази |
| Форма напруги на виході | Яка є в мережі | Завжди ідеальна |
| Офісні ПК і мережа | Достатньо | Надлишково |
| Сервери, медтехніка, ЧПК | Недостатньо | Обовʼязково |
Один критерій вирішує все: якщо провал у 2-8 мілісекунд зупиняє процес або загрожує даними — online. У решті випадків line-interactive дешевший, економніший і тихіший.
Не впевнені, який стовпчик ваш? Опишіть об'єкт — скажемо прямо, що брати і чому.
Перевірити з інженеромКому що потрібно: розбір за типами обладнання
Line-interactive достатньо для:
- офісних компʼютерів і моніторів — імпульсні блоки живлення мають запас енергії на десятки мілісекунд;
- мережевого обладнання: роутери, комутатори, точки доступу;
- касового обладнання і терміналів;
- відеоспостереження й систем контролю доступу;
- будь-якого обладнання, де перезавантаження неприємне, але не катастрофічне.
Online потрібен для:
- серверів і систем зберігання даних, де переривання означає ризик втрати даних;
- медичного обладнання;
- верстатів із ЧПК і промислових контролерів, де переривання зупиняє програму;
- обладнання, чутливого до частоти, — воно є в аудіо, вимірювальній техніці, частині лабораторного обладнання;
- обʼєктів, де живлення йде від генератора з нестабільною частотою.
Ситуації, у яких вибір неочевидний
- Дуже нестабільна мережа з частими просадками. Line-interactive тут виграє неочікувано: його автотрансформатор коригує напругу без переходу на батарею, тому батарея не циклюється на кожному коливанні й живе довше. Online в такій мережі теж працює, але з нижчим ККД.
- Живлення від генератора. Online обовʼязковий: він повністю розвʼязує вхід і вихід, тому нестабільна частота генератора не доходить до навантаження. Line-interactive у такій ситуації часто відмовляється синхронізуватись і сидить на батареї.
- Змішане навантаження. Розумно розділити: online на критичну частину (сервер), line-interactive на решту (робочі місця). Це дешевше, ніж ставити online на все.
- Обмежений бюджет із критичним обладнанням. Краще взяти менший online саме на критичне, ніж великий line-interactive на все — критичність не масштабується грошима.
ECO-режим: компроміс, який не завжди виправданий
Багато online-ДБЖ мають режим ECO: у ньому напруга пропускається через байпас, а подвійне перетворення вмикається лише при виході параметрів за межі. ККД зростає на 3-5%, але зʼявляється час перемикання — фактично ДБЖ стає line-interactive.
Коли ECO виправданий: обладнання не критичне до мікроперерв, мережа стабільна, важлива економія на втратах і тепловиділенні.
Коли ECO вмикати не варто: серверна з критичними процесами, медичне обладнання, живлення від генератора. Тобто саме там, де online і купували.
Купили online заради нульового перемикання, а потім увімкнули ECO заради економії — і отримали дорогий line-interactive. Якщо ECO справді підходить вашому обладнанню, можливо, варто було одразу взяти line-interactive і заощадити.
| Параметр | Орієнтир | Що це означає на практиці |
|---|---|---|
| Час перемикання | LI 2-8 мс / online 0 мс | Головний критерій вибору |
| ККД | LI 97-98% / online 92-96% | Для 5 кВт це близько 200 Вт постійних втрат |
| Корекція частоти | LI немає / online так | Критично при живленні від генератора |
| Ціна | online дорожчий у 2-3 рази | За ту саму потужність |
| Тепловиділення | online помітно вище | Потребує вентиляції приміщення |
| ECO-режим | +3-5% ККД | Ціною появи часу перемикання |

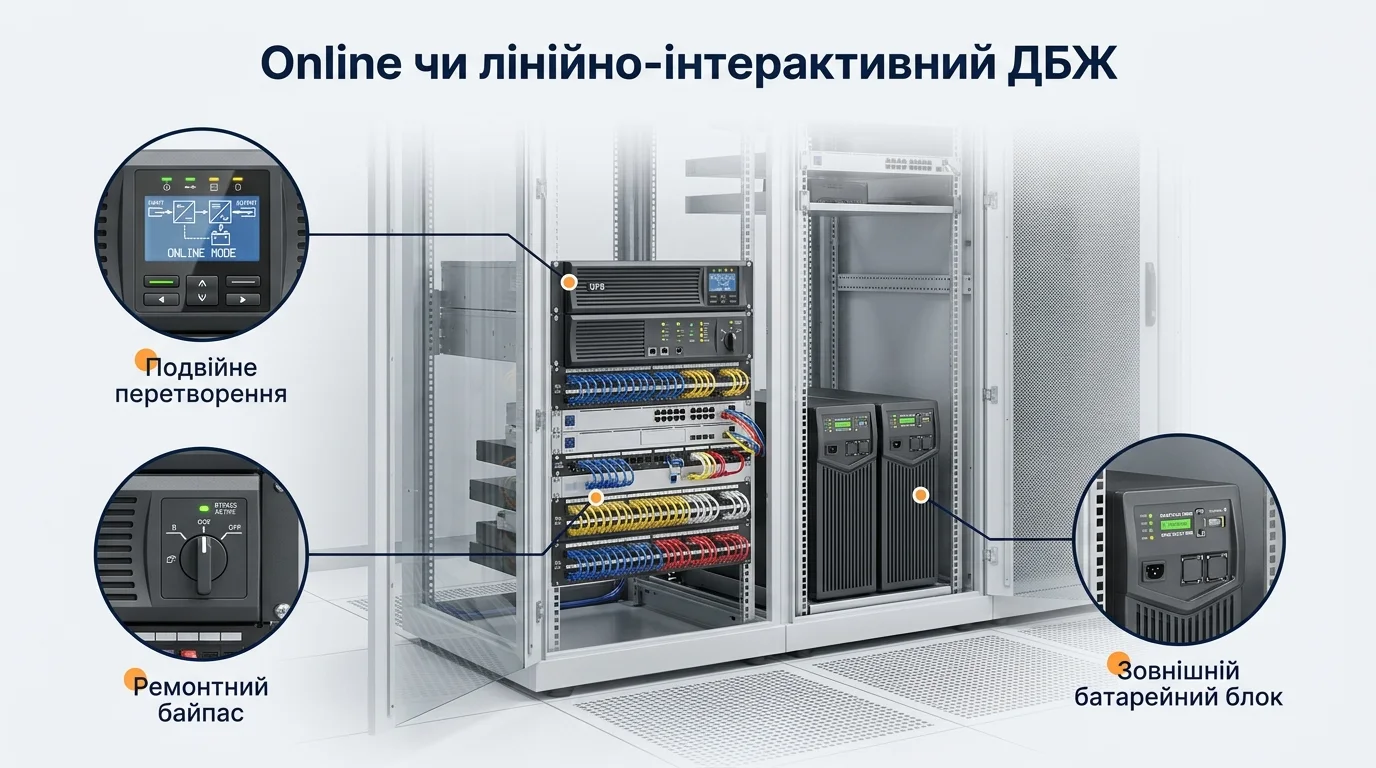

Дві топології поруч, на близькій потужності
Лінійно-інтерактивний дешевший, майже не гріється і працює з великою зовнішньою АКБ. Online — без паузи переходу і з вирівнюванням частоти, але з власним споживанням на охолодження.
Ціни й наявність оновлюються щодня. Якщо потрібна інша потужність або ємність — напишіть, підберемо аналог з каталогу.
Помилки, які найдорожче обходяться
Чим загрожує: Переплата в 2-3 рази плюс постійні втрати на тепло і шум вентиляторів.
Як правильно: Online потрібен там, де провал 2-8 мс неприпустимий; для офісу вистачає LI.
Чим загрожує: Нестабільна частота генератора змушує ДБЖ сидіти на батареї, і автономія вичерпується.
Як правильно: Для роботи з генератором потрібен online із повною розвʼязкою входу й виходу.
Чим загрожує: Купили нульове перемикання, а отримали дорогий line-interactive.
Як правильно: ECO вмикають лише там, де мікроперерва прийнятна.
Чим загрожує: Дорого і надлишково для некритичної частини.
Як правильно: Розділіть: online на сервер, line-interactive на робочі місця.
- Line-interactive коригує напругу мережі, online створює її заново — це принципова різниця.
- Єдиний критерій вибору: чи переживе ваше обладнання провал у 2-8 мілісекунд.
- Різниця ККД 97% проти 93% на 5 кВт — це близько 200 Вт постійних втрат у тепло.
- Для роботи від генератора потрібен online: він розвʼязує нестабільну частоту.
- ECO-режим перетворює online на line-interactive — вмикайте лише там, де мікроперерва прийнятна.
Часті запитання
Чи вистачить line-interactive для домашнього ПК?+
Більш ніж вистачить. Імпульсний блок живлення компʼютера має запас енергії на десятки мілісекунд, тому провал 2-8 мс він не помічає. Для дому line-interactive — розумний і достатній вибір.
Чому online гріється сильніше?+
Бо енергія двічі проходить через силові перетворювачі: випрямляч і інвертор. Кожне перетворення має ККД менший за 100%, і різниця йде в тепло. Це фізика топології, а не недолік конкретної моделі.
Чи можна поставити online-ДБЖ у житловій кімнаті?+
Технічно можна, але враховуйте постійний шум вентиляторів під навантаженням і тепловиділення. Для дому це зазвичай зайве: там де потрібна тиша, краще підходить line-interactive або гібридний інвертор із батареєю.
Що вибрати для магазину з касами й холодильниками?+
Для кас і терміналів достатньо line-interactive. Холодильне обладнання від ДБЖ зазвичай не живлять — там потрібні години, а не хвилини, і задачу вирішує гібридний інвертор із батареєю. Це дві різні системи для двох різних задач.
Чи впливає топологія на строк служби батарей?+
Опосередковано. Line-interactive у нестабільній мережі рідше переходить на батарею завдяки автотрансформатору, тому батареї циклюються менше й живуть довше. В online батареї працюють тільки при реальному зникненні мережі.
Скільки коштує різниця в експлуатації?+
Для ДБЖ на 5 кВт різниця ККД у 4-5 відсоткових пунктів дає близько 200 Вт постійних втрат. За рік безперервної роботи це помітна сума на рахунку плюс додаткове навантаження на кондиціонування приміщення.
