Як поєднати генератор із батареєю так, щоб він працював кілька годин на добу замість цілодобового гулу, і які помилки підключення виводять з ладу обидва пристрої.

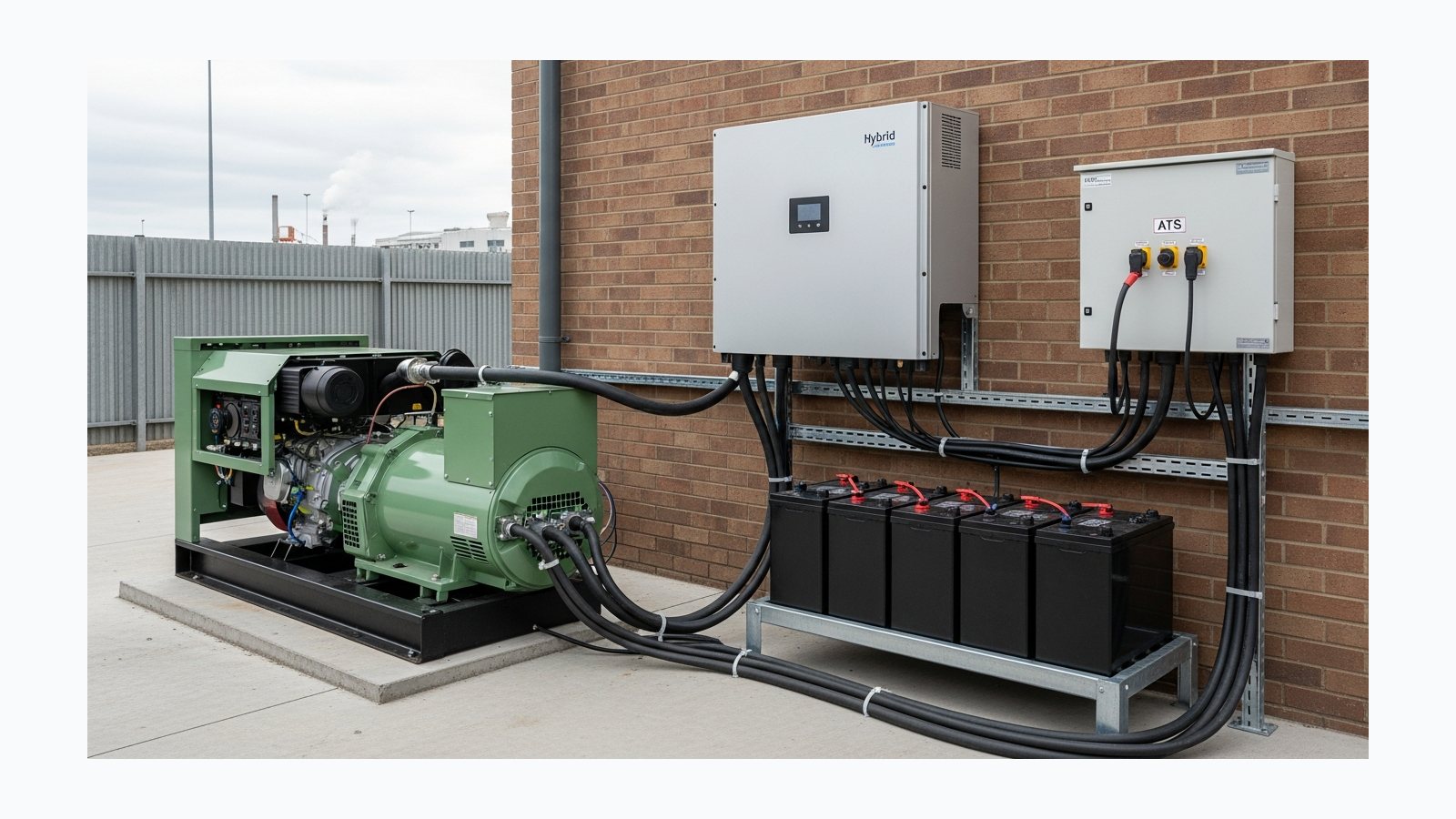

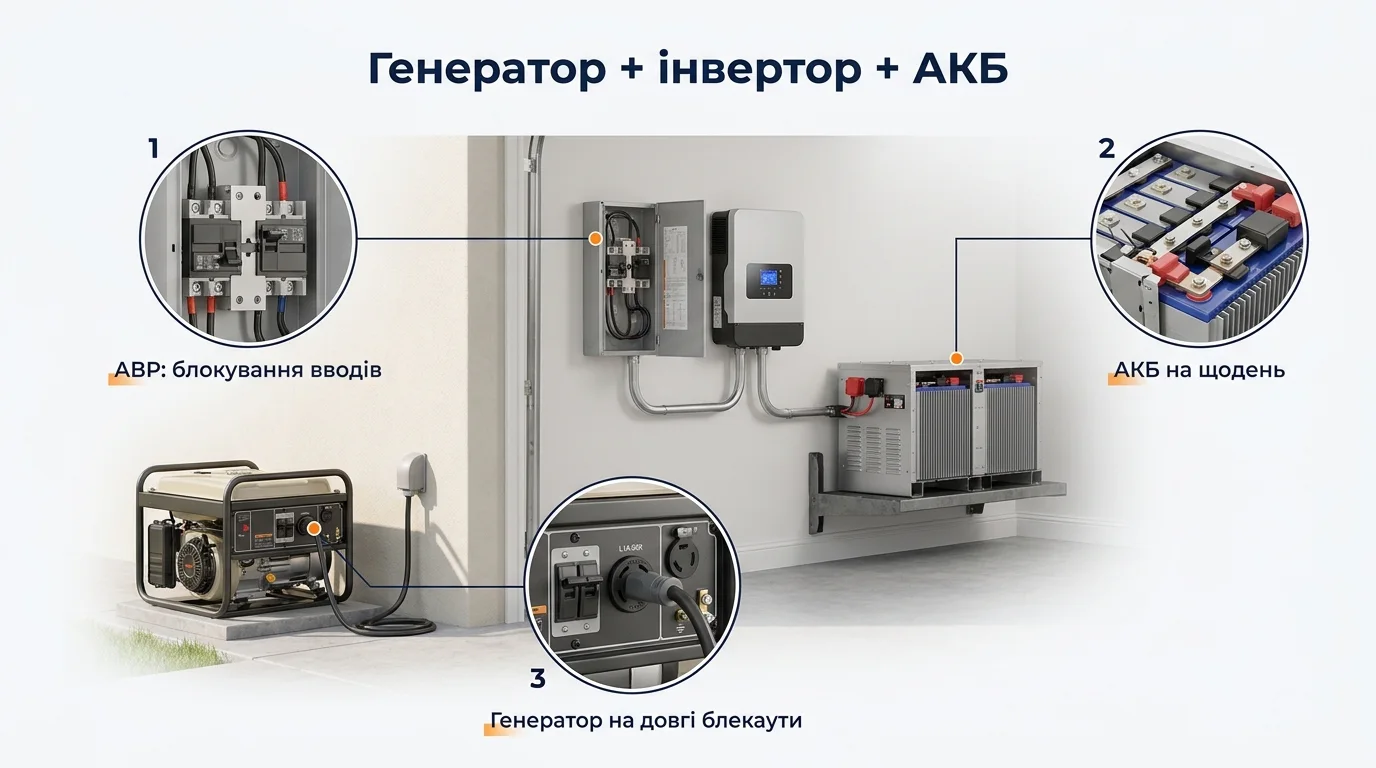

Правильна схема «генератор плюс інвертор» виглядає так: генератор не живить обʼєкт напряму, а заряджає батарею через вхід генератора на гібридному інверторі. Тоді генератор працює 2-3 години на 70-80% потужності, де він максимально економний, а решту часу обʼєкт живиться тихо від батареї. Обовʼязкові елементи — АВР або ручний байпас, узгодження потужності й заземлення.
Чому генератор напряму — найдорожчий спосіб живити дім
Класична схема «генератор → щит → навантаження» має три вбудовані проблеми.
- Робота на малому навантаженні. Генератор найефективніший при 70-80% номіналу. Якщо вночі дім споживає 300 Вт, а генератор має 5 кВт, він працює на 6% потужності: витрата палива падає непропорційно мало, зате ресурс двигуна витрачається, а в бензинових двигунах ще й накопичується нагар.
- Шум і вихлоп цілодобово. У щільній забудові це конфлікт із сусідами, у дворі — постійний фон.
- Якість напруги. Дешеві синхронні генератори дають «плаваючу» частоту і спотворену форму. Для котла, комп'ютера й сучасної техніки це ризик.
Генератор заряджає батарею через гібридний інвертор. Він працює 2-3 години на високому навантаженні (де економний), заряджає 10-15 кВт·год, і вимикається. Далі обʼєкт живиться від батареї — тихо, з ідеальною синусоїдою. Витрата палива падає в 2-4 рази проти цілодобової роботи.
Як підібрати потужність генератора під інвертор
Головна цифра — струм заряду батареї, а не потужність будинку. Генератор має покривати заряд плюс поточне навантаження, з запасом на нестабільність.
Приклад. Інвертор заряджає батарею струмом 100 А при 51,2 В — це 5,1 кВт. Плюс поточне навантаження дому 1 кВт. Разом 6,1 кВт, з запасом — генератор від 8 кВт.
Якщо генератор менший, є два виходи: обмежити струм заряду в налаштуваннях інвертора (більшість гібридів це вміють) або збільшити час роботи. Обмеження струму — нормальна практика: краще заряджати 4 години на 50 А, ніж зупиняти генератор перевантаженням.
Інверторний чи звичайний генератор
| Критерій | Синхронний (звичайний) | Інверторний |
|---|---|---|
| Стабільність частоти | Плаває під навантаженням | Стабільна, формується електронікою |
| Форма напруги | Спотворена, THD 10-25% | Чиста синусоїда, THD 2-5% |
| Робота з гібридним інвертором | Часто відмовляється синхронізуватись | Працює стабільно |
| Витрата на малому навантаженні | Висока, оберти постійні | Нижча, оберти змінюються |
| Шум | Гучний, монотонний | Тихіший, особливо на малому навантаженні |
| Ціна | Нижча | Вища на 40-80% |
Для роботи в парі з гібридним інвертором інверторний генератор — правильний вибір. Найчастіша скарга «інвертор не бере генератор» стосується саме дешевих синхронних моделей: інвертор бачить нестабільну частоту і відмовляється синхронізуватись, залишаючись на батареї.
Обовʼязкові елементи схеми
- АВР або ручний перемикач із блокуванням. Мережа й генератор ніколи не мають зустрітись. Це вимога безпеки: зворотна подача напруги в мережу небезпечна для бригади, яка усуває аварію.
- Заземлення генератора. Окремий контур або підключення до наявного за схемою виробника. Плаваючий нуль генератора — часта причина того, що котел не запускається.
- Захист від перевантаження. Автомат на виході генератора, розрахований на його номінал, а не на струм щита.
- Стабілізація, якщо генератор синхронний. Іноді простіше поставити стабілізатор між генератором і інвертором, ніж міняти генератор.
- Вентиляція і відвід вихлопу. Генератор у закритому приміщенні без відводу вихлопу — смертельно небезпечно. Це не перебільшення.
Підключення генератора «через розетку» зустрічним кабелем із двома вилками. Крім того, що це прямий шлях до ураження струмом, така схема подає напругу в мережу і створює смертельну загрозу для персоналу, який працює на лінії. Робіть перемикач із блокуванням.
Скільки коштує кожен сценарій за N років
Порівняння трьох підходів до довгих відключень. Посуньте горизонт — і побачите, де паливо зʼїдає всю економію на старті.
У розрахунок входять: покупка, обслуговування за рік, паливо за рік і заміна обладнання після вичерпання ресурсу. Ціни орієнтовні — підставте свої, якщо маєте комерційні пропозиції на руках.
Порахуємо TCO під ваш об'єкт із реальними цінами обладнання і робіт — напишіть вихідні дані.
Перевірити з інженеромСкільки палива і скільки це коштує
Порахуємо реальний сценарій: будинок споживає 8 кВт·год на добу критичних навантажень, батарея 10 кВт·год, генератор 8 кВт інверторний.
- Цілодобова робота генератора. Витрата на малому навантаженні близько 1,2-1,8 л/год → 30-43 л на добу.
- Робота на заряд батареї. 2,5 години на 70% потужності, витрата близько 2,2 л/год → приблизно 5,5 л на добу.
Різниця — у 6-8 разів. При тривалих аварійних відключеннях це і є головний аргумент на користь схеми з батареєю: генератор перестає бути статтею витрат і стає резервом другого рівня.
Додатковий ефект — ресурс. Двигун, який працює 2-3 години на добу під нормальним навантаженням, живе в рази довше за той, що молотить цілодобово на холостих обертах.
| Параметр | Орієнтир | Що це означає на практиці |
|---|---|---|
| Оптимальне навантаження генератора | 70-80% номіналу | Нижче — витрата не падає, ресурс витрачається |
| Запас потужності генератора | ×1,3 | Заряд плюс навантаження плюс нестабільність |
| THD синхронного генератора | 10-25% | Причина, чому інвертор відмовляється синхронізуватись |
| THD інверторного генератора | 2-5% | Працює з гібридом стабільно |
| Витрата цілодобово vs на заряд | у 6-8 разів більша | Головний аргумент на користь батареї |
| Час заряду 10 кВт·год | 2-3 години | На повній потужності генератора |
Інвертори з окремим входом під генератор
Обидва приймають напругу генератора на свій вхід, заряджають від нього батарею і повертаються до мережі, щойно вона з'явилась — без ручних перемикань у щиті.
Ціни й наявність оновлюються щодня. Якщо потрібна інша потужність або ємність — напишіть, підберемо аналог з каталогу.
Помилки, які найдорожче обходяться
Чим загрожує: Витрата палива в 6-8 разів вища, ресурс двигуна витрачається, шум і вихлоп постійно.
Як правильно: Генератор заряджає батарею 2-3 години на добу, обʼєкт живиться від батареї.
Чим загрожує: Пряма загроза життю: ураження струмом і зворотна подача напруги в мережу.
Як правильно: Тільки перемикач із механічним блокуванням або АВР.
Чим загрожує: Інвертор не синхронізується через нестабільну частоту і залишається на батареї.
Як правильно: Для роботи з гібридом беріть інверторний генератор або ставте стабілізатор між ними.
Чим загрожує: Котел не запускається через плаваючий нуль, зростає ризик ураження струмом.
Як правильно: Заземлення за схемою виробника, з перевіркою звʼязку нуля і PE.
Чим загрожує: Генератор не тягне струм заряду батареї і йде в перевантаження.
Як правильно: Рахуйте за формулою: струм заряду × напруга батареї + навантаження, все × 1,3.
- Генератор має заряджати батарею, а не живити дім напряму: витрата палива падає в 6-8 разів.
- Потужність генератора рахують від струму заряду батареї, а не від потужності будинку.
- Для роботи з гібридним інвертором потрібен інверторний генератор — синхронний часто не синхронізується.
- АВР або перемикач із блокуванням обовʼязковий: зворотна подача в мережу смертельно небезпечна.
- Двигун, що працює 2-3 години під навантаженням, живе значно довше за той, що молотить цілодобово.
Часті запитання
Який генератор вибрати для будинку з інвертором?+
Інверторний, потужністю за формулою «струм заряду × напруга батареї + навантаження, все × 1,3». Для типової системи з батареєю 10 кВт·год і зарядом 100 А це генератор від 8 кВт. Обовʼязково з можливістю тривалої роботи, а не «пікової потужності» на 10 хвилин.
Чи можна автоматично запускати генератор?+
Так, багато гібридних інверторів мають сухий контакт для автозапуску: коли заряд батареї падає нижче уставки, інвертор дає команду. Генератор має бути з електростартом і функцією автозапуску. Схема вимагає акуратного налаштування, щоб не було частих пусків.
Скільки палива витрачає генератор на заряд батареї?+
Для заряду 10 кВт·год інверторному генератору на 8 кВт потрібно приблизно 2-3 години роботи на 70% потужності, що дає близько 5-6 літрів. Точна цифра залежить від моделі й ККД зарядного тракту інвертора.
Чи можна ставити генератор у гаражі?+
Тільки з примусовим відводом вихлопних газів назовні й нормальною вентиляцією. Чадний газ не має запаху і вбиває швидко. Якщо немає можливості зробити правильний відвід — генератор має стояти на вулиці під навісом.
Що робити, якщо інвертор не бачить генератор?+
Найчастіші причини: нестабільна частота (дешевий синхронний генератор), відсутнє заземлення й звʼязок нуля з PE, надто вузьке вікно допустимої частоти в налаштуваннях інвертора. Починайте з заземлення і розширення допуску по частоті в меню інвертора.
Чи потрібен генератор, якщо є сонячні панелі й батарея?+
Для більшості обʼєктів — ні, якщо батарея розрахована на реальні відключення. Генератор має сенс як третій рівень для довгих аварій узимку, коли панелі дають мало, а мережі немає добами. Для бізнесу з критичними процесами він зазвичай залишається в схемі.
