Коли стабілізатор рятує обладнання, а коли просто гріє повітря і зʼїдає 3-5% енергії. Як виміряти свою мережу і зрозуміти, що вам справді потрібно.
Стабілізатор перед гібридним інвертором зазвичай не потрібен: інвертор сам приймає широкий діапазон вхідної напруги (типово 170-280 В) і формує вихід заново. Стабілізатор потрібен, якщо напруга регулярно виходить за цей діапазон, якщо в мережі часті глибокі просадки при пуску сусідських двигунів або якщо частина обладнання живиться повз інвертор. Рішення приймають за добовим записом напруги, а не за відчуттями.
Що робить інвертор із поганою напругою сам
Гібридний інвертор — це вже перетворювач. Він приймає вхідну напругу в широкому діапазоні, а на виході формує синусоїду заново. Тобто функцію стабілізації він частково виконує вбудовано.
- Діапазон входу. Типово 170-280 В для однофазних моделей. У цих межах інвертор працює від мережі й заряджає батарею.
- Вихід за межі. Інвертор відключається від мережі й переходить на батарею. Обʼєкт продовжує працювати — просто витрачається заряд.
- Форма вихідної напруги. Не залежить від входу взагалі: у резервному режимі інвертор дає чисту синусоїду 230 В незалежно від того, що коїться в мережі.
Не «чи погана у вас напруга», а «як часто вона виходить за діапазон інвертора і скільки при цьому витрачається батареї». Якщо напруга гуляє в межах 190-250 В — стабілізатор нічого не покращить. Якщо щовечора падає до 160 В на дві години — інвертор увесь цей час живиться від батареї, і стабілізатор має сенс.
Як виміряти свою мережу перед рішенням
Єдиний правильний спосіб — записати напругу протягом кількох діб. Здогади тут не працюють: люди зазвичай памʼятають тільки моменти, коли лампочки блимнули.
- Поставте реєстратор напруги або скористайтесь функцією логування в інверторі чи розумному лічильнику. Мінімум три доби, краще тиждень із вихідними.
- Позначте мінімум і максимум. Важлива не середня напруга, а межі й тривалість виходу за них.
- Звірте з режимом сусідів. Просадки о 18-21 часто збігаються з піком споживання в селі або з роботою потужного обладнання поруч.
- Перевірте контакт на вводі. Дуже часто «погана мережа» виявляється окисленим контактом у власному щиті або на опорі. Це лікується безкоштовно і одразу.
Просадка напруги в конкретному будинку частіше повʼязана з поганим контактом на вводі або з тонким алюмінієвим відгалуженням, ніж із мережею загалом. Перш ніж купувати стабілізатор на 10 кВт, попросіть електрика перевірити ввід і затягнути контакти.
Чи потрібен вам стабілізатор
Три питання за результатами ваших спостережень — і буде видно, куди витрачати гроші.
Погоджуєтесь із висновком? Надішліть параметри об'єкта — зберемо конкретну комплектацію з цінами.
Перевірити з інженеромТри типи стабілізаторів і де в них підступ
| Тип | Точність | Швидкість | Слабке місце |
|---|---|---|---|
| Релейний | ±7-10% | 10-20 мс | Ступінчасте регулювання, клацання, знос реле |
| Симісторний / тиристорний | ±3-5% | 10-20 мс | Дорожчий, гріється, теж ступінчастий |
| Сервоприводний | ±1-3% | повільний, 0,5-3 с | Механіка зношується, не встигає за різкими просадками |
Головне, чого не пишуть у рекламі: стабілізатор має власне споживання і власні втрати — зазвичай 3-5% потужності, що проходить крізь нього. Для обʼєкта з річним споживанням 8000 кВт·год це 240-400 кВт·год на рік, які просто гріють повітря.
Коли стабілізатор справді потрібен
Стабілізатор — не універсальний захист і не покупка «про всяк випадок». Гроші він вертає лише в чотирьох випадках:
- Напруга регулярно виходить за 170-280 В. Інвертор відсікається від мережі, батарея розряджається без відключення світла — це видно в статистиці інвертора.
- Частина навантаження живиться повз інвертор. Наприклад, потужні споживачі, які не заведені на резерв, але страждають від просадок.
- Обʼєкт без інвертора взагалі. Стабілізатор як самостійне рішення для захисту техніки — цілком робочий варіант.
- Чутливе обладнання на окремій лінії. Медичне, вимірювальне, серверне — там стабілізація виправдана незалежно від інвертора.
І окремо: реле напруги потрібне майже завжди, а це не те саме, що стабілізатор. Реле не коригує напругу, а відсікає навантаження при виході за межі. Коштує в десятки разів дешевше і рятує техніку від найнебезпечнішого — стрибка вгору при обриві нуля.

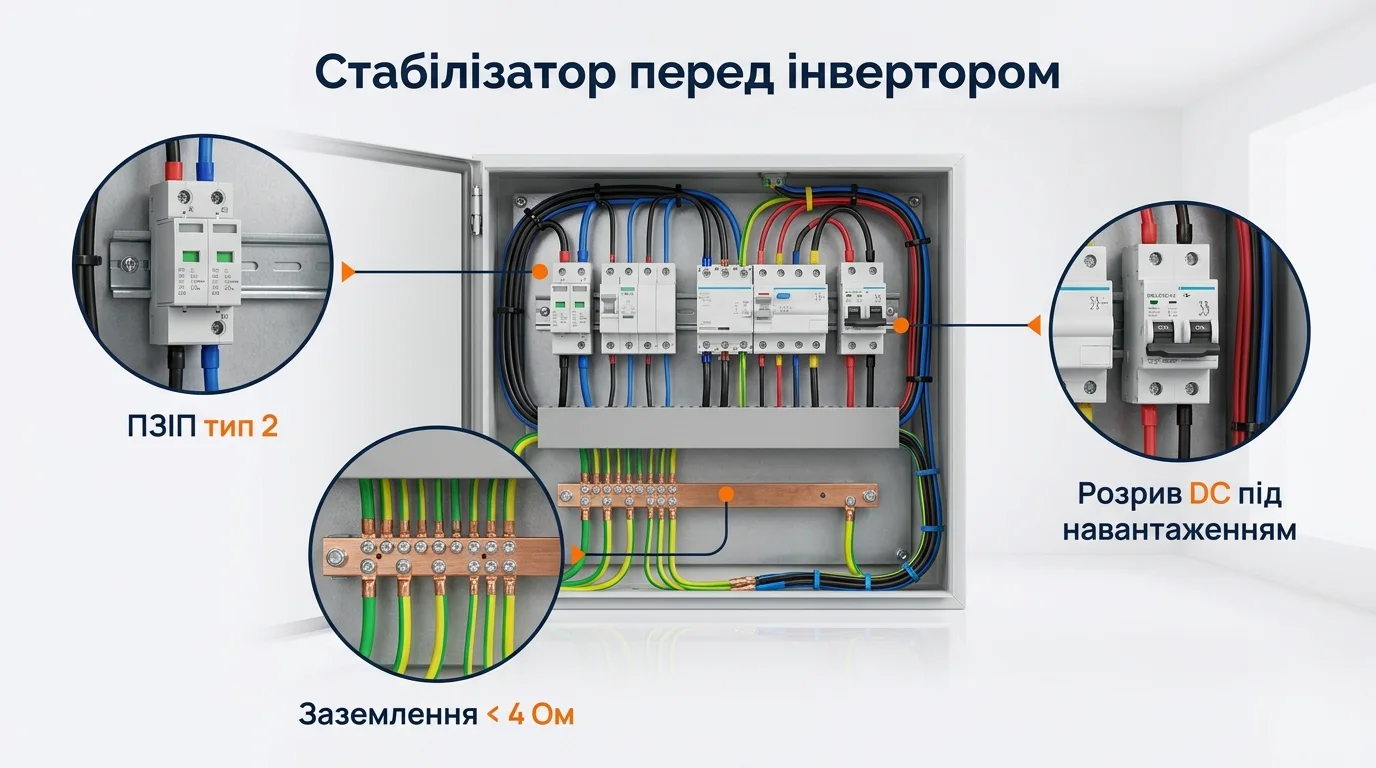

Правильний порядок захисту на вводі
Якщо збирати щит правильно, послідовність така:
- Ввідний автомат — захист від струмів короткого замикання і перевантаження.
- ПЗІП (обмежувач перенапруг) — гасить імпульси від блискавки й комутацій.
- Реле напруги — відсікає навантаження при виході за уставки, автоматично вмикає назад із затримкою.
- Стабілізатор — якщо він за результатами вимірів потрібен.
- Інвертор — далі його вхід і вихід із власними автоматами й байпасом.
- ПЗВ на групах — захист людей від струму витоку, окремо для резервних ліній.
Найчастіша помилка порядку — поставити стабілізатор перед реле напруги. Тоді при аварійному стрибку стабілізатор першим приймає удар і виходить з ладу, хоча міг би бути відсічений разом із навантаженням.
| Параметр | Орієнтир | Що це означає на практиці |
|---|---|---|
| Діапазон входу інвертора | 170-280 В | У цих межах стабілізатор нічого не додає |
| Втрати стабілізатора | 3-5% | 240-400 кВт·год на рік для будинку на 8000 кВт·год |
| Точність релейного | ±7-10% | Дешево, але ступінчасто і з клацанням |
| Точність сервоприводного | ±1-3% | Точно, але повільно — не встигає за різкими просадками |
| Ціна реле напруги проти стабілізатора | у 10-20 разів дешевше | І рятує від найнебезпечнішого — стрибка вгору |
| Мінімальний період вимірів | 3-7 діб | Одноразовий вимір мультиметром нічого не доводить |
Стабілізатори, які найчастіше ставлять у будинку
7 кВт вистачає на будинок із газовим котлом і насосом. 9 кВт беруть, коли додаються бойлер, кондиціонер і майстерня — і просадки в мережі стають щоденними.
Ціни й наявність оновлюються щодня. Якщо потрібна інша потужність або ємність — напишіть, підберемо аналог з каталогу.
Помилки, які найдорожче обходяться
Чим загрожує: Гроші витрачені, 3-5% енергії йде в тепло, а проблема була в окисленому контакті на вводі.
Як правильно: Спершу тижневий запис напруги і перевірка вводу електриком.
Чим загрожує: При обриві нуля стрибок до 380 В спалює техніку — стабілізатор такого не витримує.
Як правильно: Реле напруги потрібне майже завжди; стабілізатор — тільки за показаннями.
Чим загрожує: Інвертор і так формує ідеальну синусоїду; стабілізатор лише додає втрат і точку відмови.
Як правильно: Стабілізатор, якщо потрібен, ставиться на вході, до інвертора.
Чим загрожує: Великий апарат має більші власні втрати й гріється навіть на малому навантаженні.
Як правильно: Стабілізуйте тільки ту частину навантаження, якій це справді потрібно.
- Гібридний інвертор приймає 170-280 В і формує вихід заново — у цих межах стабілізатор зайвий.
- Рішення приймають за тижневим записом напруги, а не за спогадами про блимання лампочок.
- Стабілізатор зʼїдає 3-5% енергії постійно — для будинку це сотні кіловат-годин на рік.
- Реле напруги потрібне майже завжди і коштує в 10-20 разів дешевше за стабілізатор.
- Порядок на вводі: автомат → ПЗІП → реле напруги → стабілізатор → інвертор → ПЗВ.
Часті запитання
Чи псує низька напруга техніку?+
Псує, але вибірково. Найчутливіші — прилади з електродвигунами: холодильник, насос, пральна машина. При зниженій напрузі двигун бере більший струм і перегрівається. Електроніка з імпульсними блоками живлення переносить просадки значно легше.
Що небезпечніше: низька чи висока напруга?+
Висока, і значно. Просадка призводить до неефективної роботи, а стрибок при обриві нуля може дати до 380 В на однофазних споживачах і спалити все одночасно. Саме тому реле напруги важливіше за стабілізатор.
Чи можна поставити стабілізатор тільки на частину будинку?+
Можна і часто варто: стабілізують лише ту групу, де є чутливе обладнання. Апарат менший, втрати менші, ціна нижча. Решта навантаження живиться напряму або через інвертор.
Скільки живе стабілізатор?+
Релейний ресурс визначається кількістю перемикань реле — у поганій мережі це кілька років. Сервоприводний зношується механічно. Симісторний найдовговічніший, бо не має рухомих частин, але дорожчий. У будь-якому разі стабілізатор — це ще один пристрій, який може відмовити, і це аргумент не ставити його без потреби.
Чи гріється стабілізатор?+
Так, це нормально: втрати перетворюються на тепло. Тому апарат потребує вентиляції й не ставиться в закриту нішу. Постійний сильний нагрів на малому навантаженні — ознака того, що модель підібрана з надмірним запасом.
Чи потрібен стабілізатор для газового котла?+
Якщо котел живиться від інвертора — ні, інвертор дає стабільну синусоїду. Якщо котел на прямій мережі й напруга нестабільна — краще перевести його на резервну лінію інвертора, ніж ставити окремий стабілізатор.
