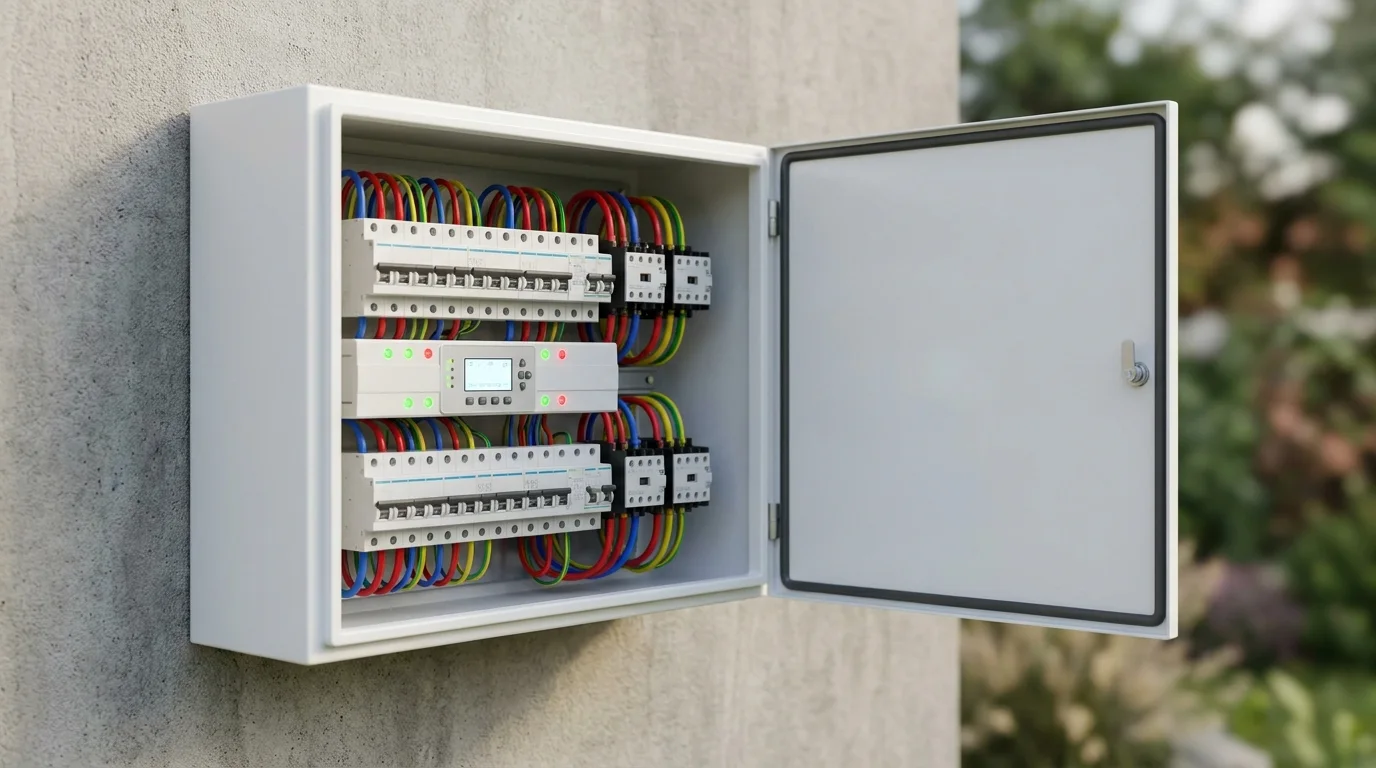

Як влаштована автоматика перемикання джерел, чому АВР не замінює ДБЖ і які блокування роблять схему безпечною, а не небезпечною.
АВР (автоматичне введення резерву) перемикає живлення між джерелами без участі людини: мережа зникла — запустився генератор або підхопив другий ввід. Час перемикання залежить від типу: контакторний 0,5-3 с, тиристорний 10-20 мс, з генератором 10-40 с на запуск і прогрів. Для обʼєктів із чутливим обладнанням АВР завжди поєднують із ДБЖ, який закриває паузу перемикання.
Що робить АВР і чого він не робить
АВР — це автоматика, яка стежить за параметрами основного джерела і при виході за уставки перемикає навантаження на резервне. Логіка проста, але деталі вирішують усе.
АВР робить: контролює наявність напруги, її рівень, чергування й наявність усіх фаз; перемикає навантаження; запускає генератор; повертає живлення на основне джерело після відновлення з витримкою часу; блокує одночасне підключення двох джерел.
АВР не робить: не забезпечує безперервність живлення. Пауза перемикання є завжди, навіть у найшвидших схемах. Комп'ютер без ДБЖ перезавантажиться, серверна впаде, верстат із ЧПК зупинить програму.
АВР дає тривалість (джерело, яке працює годинами), ДБЖ дає безперервність (нуль паузи). Для критичних обʼєктів потрібні обидва: ДБЖ тримає навантаження ті секунди, поки АВР запускає генератор.
Типи АВР за швидкістю і сферою застосування
| Тип | Час перемикання | Де застосовують |
|---|---|---|
| Контакторний | 0,5-3 с | Побутові й малі комерційні обʼєкти, два вводи |
| На моторизованих рубильниках | 1-5 с | Потужні вводи, промисловість |
| Тиристорний (статичний) | 10-20 мс | Серверні, критичні процеси |
| З запуском генератора | 10-40 с | Обʼєкти без другого вводу |
| Гібридний інвертор як АВР | 4-20 мс | Дім, офіс, магазин — найпоширеніше рішення сьогодні |
Останній рядок важливий: у більшості побутових і малих комерційних обʼєктів окремий АВР сьогодні не потрібен, бо його функцію виконує гібридний інвертор. Він і перемикає, і живить, і заряджає — усе в одному пристрої.
Яка схема автоматики потрібна вашому обʼєкту
Три питання — і зрозуміло, чи потрібен окремий АВР, чи достатньо гібридного інвертора.
Погоджуєтесь із висновком? Надішліть параметри об'єкта — зберемо конкретну комплектацію з цінами.
Перевірити з інженеромБлокування: чому це питання безпеки, а не зручності
Головна вимога до будь-якої схеми з двома джерелами — вони не мають зустрітись. Причин дві, і обидві серйозні.
- Зворотна подача в мережу. Якщо генератор подасть напругу в лінію, яку ремонтує бригада, це смертельна загроза для людей. Це не теоретичний ризик — такі випадки трапляються щороку.
- Зустріч несинхронізованих джерел. Дві синусоїди з різною фазою дають ударний струм, який виводить із ладу генератор, інвертор або обидва.
Тому в схемі мають бути два незалежні блокування:
- Електричне — контакти контакторів взаємно розмикають ланцюги керування один одного.
- Механічне — фізична планка, яка не дозволяє замкнути обидва апарати одночасно навіть при відмові електрики.
Якщо в щиті стоять два контактори без механічного блокування — схема небезпечна. Механічне блокування коштує небагато і є обовʼязковим елементом, а не опцією.
Уставки: що налаштовують і чому це важливо
- Пороги напруги. Зазвичай 175-190 В нижній і 245-255 В верхній. Занадто вузькі уставки дають постійні перемикання, занадто широкі не захищають техніку.
- Витримка на перемикання. 2-10 секунд, щоб АВР не реагував на короткочасні провали при пуску потужного обладнання.
- Витримка на повернення. 1-5 хвилин після відновлення основного джерела. Мережа після аварії часто «моргає» ще кілька разів, і швидке повернення дає серію перемикань.
- Прогрів і охолодження генератора. Прогрів 30-60 секунд перед прийняттям навантаження, охолодження 2-5 хвилин на холостих обертах перед зупинкою — це прямо впливає на ресурс двигуна.
- Контроль чергування фаз. Для обʼєктів із трифазними двигунами обовʼязково: неправильне чергування змусить двигун обертатись у зворотний бік.
Типові схеми для різних обʼєктів

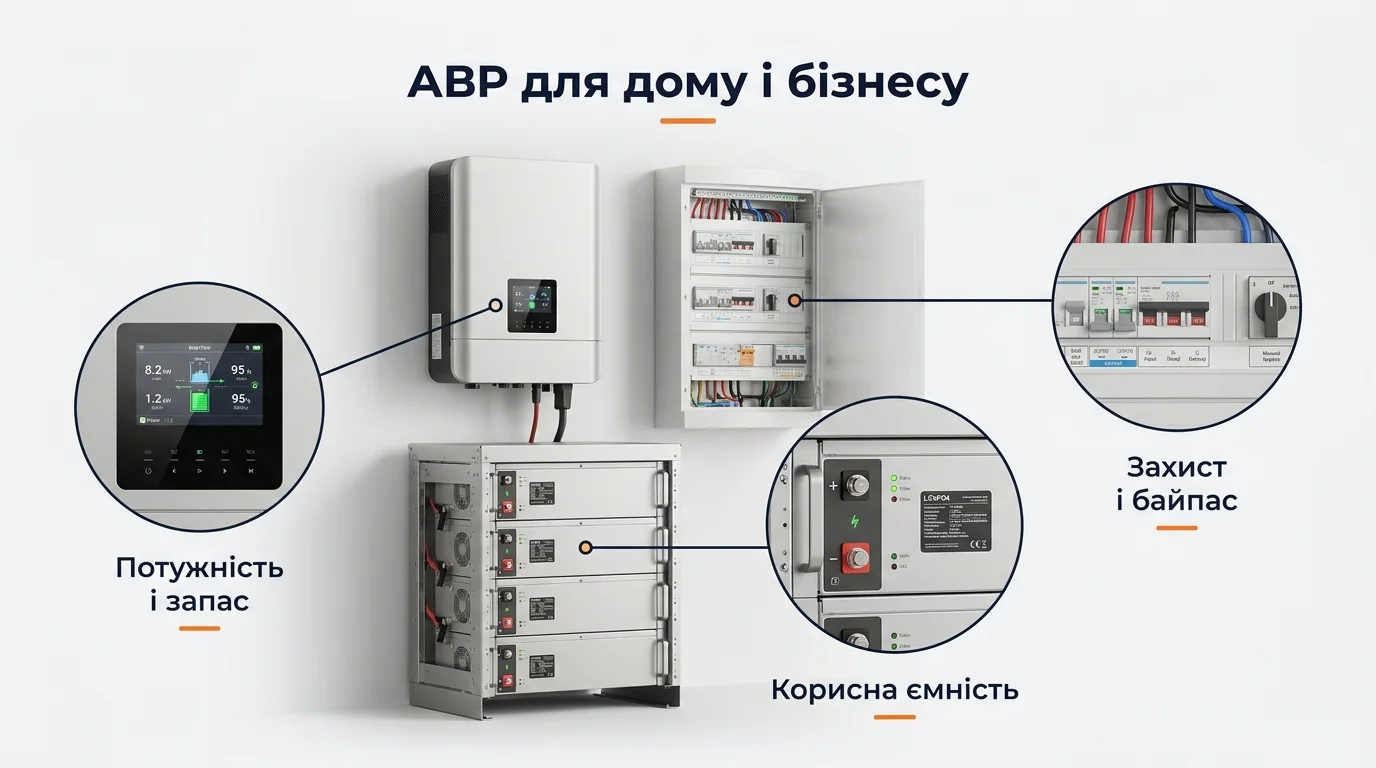

Приватний будинок. Гібридний інвертор виконує роль АВР для резервних ліній. Окремо — ручний байпас для обслуговування. Генератор підключається через вхід генератора інвертора з автозапуском по сухому контакту.
Магазин, офіс. Те саме плюс поділ на рівні пріоритету: критичні лінії через інвертор, некритичні напряму від мережі. Це здешевлює систему без втрати функціональності.
Обʼєкт із двома вводами. Класичний контакторний АВР між вводами плюс ДБЖ на критичне обладнання. Тут АВР справді потрібен як окремий пристрій.
Серверна, виробництво. Online-ДБЖ на критичне навантаження, АВР між мережею і генератором, сервісні байпаси на обох рівнях. Схема дорожча, але кожен елемент має свою роль.
| Параметр | Орієнтир | Що це означає на практиці |
|---|---|---|
| Контакторний АВР | 0,5-3 с | Побутові обʼєкти з двома вводами |
| Тиристорний АВР | 10-20 мс | Серверні й критичні процеси |
| Гібридний інвертор | 4-20 мс | Найпоширеніше рішення для дому й малого бізнесу |
| Запуск генератора | 10-40 с | Разом із прогрівом перед прийняттям навантаження |
| Витримка на повернення | 1-5 хвилин | Мережа після аварії часто «моргає» |
| Охолодження генератора | 2-5 хвилин | Прямо впливає на ресурс двигуна |
Помилки, які найдорожче обходяться
Чим загрожує: Одночасне підключення двох джерел вбиває обладнання, а зворотна подача в мережу загрожує життю бригади.
Як правильно: Два незалежні блокування — електричне і механічне — обовʼязкові в будь-якій схемі.
Чим загрожує: Пауза перемикання кладе сервери й обладнання з ЧПК саме тоді, коли все мало працювати.
Як правильно: АВР дає тривалість, ДБЖ — безперервність; для критичних обʼєктів потрібні обидва.
Чим загрожує: Серія перемикань після аварії зношує контактори й перезавантажує обладнання кілька разів поспіль.
Як правильно: Витримка 1-5 хвилин на повернення до основного джерела.
Чим загрожує: Трифазні двигуни обертаються в зворотний бік — насос не качає, конвеєр іде назад.
Як правильно: Реле контролю чергування фаз у схемі АВР для обʼєктів із трифазними двигунами.
- АВР дає тривалість живлення, ДБЖ — безперервність; для критичних обʼєктів потрібні обидва.
- Механічне блокування обовʼязкове: зворотна подача в мережу небезпечна для життя ремонтних бригад.
- Для дому й малого бізнесу окремий АВР зазвичай не потрібен — його роль виконує гібридний інвертор.
- Витримка на повернення 1-5 хвилин рятує від серії перемикань, коли мережа після аварії «моргає».
- Прогрів і охолодження генератора в уставках прямо впливають на ресурс двигуна.
Часті запитання
Чи потрібен АВР приватному будинку?+
Якщо ввід один і стоїть гібридний інвертор — ні, окремий АВР зайвий. Він потрібен, коли є два незалежні вводи або генератор, який має запускатись автоматично. У решті випадків функцію перемикання виконує сам інвертор.
Скільки коштує АВР?+
Діапазон дуже широкий: простий контакторний вузол на побутові струми коштує помірно, шафа з моторизованими рубильниками і контролером для промислового обʼєкта — на порядок дорожче. Основну частину вартості визначає струм і рівень автоматизації, а не сам факт наявності АВР.
Чи можна зробити АВР самому?+
Схема не найскладніша, але ціна помилки висока: без правильних блокувань можна вбити обладнання або створити загрозу життю. Це та робота, де економія на електрику не виправдана.
Що таке сухий контакт для запуску генератора?+
Це релейний вихід інвертора або контролера АВР, який замикається при потребі запустити генератор. Генератор із функцією автозапуску сприймає це замикання як команду. Налаштовується поріг: наприклад, запуск при заряді батареї нижче 30% і зупинка при 90%.
Чому АВР іноді перемикається туди-сюди?+
Найчастіше через занадто вузькі уставки напруги або відсутність витримки часу. Якщо напруга балансує біля порога, АВР реагує на кожне коливання. Лікується розширенням гістерезису й збільшенням витримки на перемикання й повернення.
Чи можна поєднати АВР із сонячною станцією?+
Так, і це стандартна схема для комерційних обʼєктів: гібридний інвертор із СЕС і батареєю працює як основне джерело, АВР перемикає між мережею і генератором на верхньому рівні. Головне — узгодити логіку, щоб пристрої не боролись один з одним за керування.
