Как устроена автоматика переключения источников, почему АВР не заменяет ИБП и какие блокировки делают схему безопасной, а не опасной.
АВР (автоматический ввод резерва) переключает питание между источниками без участия человека: сеть пропала — запустился генератор или подхватил второй ввод. Время переключения зависит от типа: контакторный 0,5-3 с, тиристорный 10-20 мс, с генератором 10-40 с на запуск и прогрев. Для объектов с чувствительным оборудованием АВР всегда сочетают с ИБП, который закрывает паузу переключения.
Что делает АВР и чего он не делает
АВР — это автоматика, которая следит за параметрами основного источника и при выходе за уставки переключает нагрузку на резервный. Логика простая, но детали решают всё.
АВР делает: контролирует наличие напряжения, его уровень, чередование и наличие всех фаз; переключает нагрузку; запускает генератор; возвращает питание на основной источник после восстановления с выдержкой времени; блокирует одновременное подключение двух источников.
АВР не делает: не обеспечивает непрерывность питания. Пауза переключения есть всегда, даже в самых быстрых схемах. Компьютер без ИБП перезагрузится, серверная упадет, станок с ЧПУ остановит программу.
АВР даёт длительность (источник, который работает часами), ИБП даёт непрерывность (ноль паузы). Для критических объектов нужны оба: ИБП держит нагрузку те секунды, пока АВР запускает генератор.
Типы АВР по скорости и сфере применения
| Тип | Время переключения | Где применяют |
|---|---|---|
| Контакторный | 0,5-3 с | Бытовые и малые коммерческие объекты, два ввода |
| На моторизованных рубильниках | 1-5 с | Мощные вводы, промышленность |
| Тиристорный (статический) | 10-20 мс | Серверные, критические процессы |
| С запуском генератора | 10-40 с | Объекты без второго ввода |
| Гибридный инвертор как АВР | 4-20 мс | Дом, офис, магазин — самое распространённое решение сегодня |
Последняя строка важна: у большинства бытовых и малых коммерческих объектов отдельный АВР сегодня не нужен, потому что его функцию выполняет гибридный инвертор. Он и переключает, и питает, и заряжает — всё в одном устройстве.
Какая схема автоматики нужна вашему объекту
Три вопроса — и понятно, нужен ли отдельный АВР, или достаточно гибридного инвертора.
Согласны с выводом? Пришлите параметры объекта — соберем конкретную комплектацию с ценами.
Проверить с инженеромБлокировка: почему это вопрос безопасности, а не удобства
Главное требование к любой схеме с двумя источниками — они не должны встретиться. Причин две, и обе серьёзные.
- Обратная подача в сеть. Если генератор подаст напряжение в линию, которую ремонтирует бригада, это смертельная угроза для людей. Это не теоретический риск — такие случаи происходят каждый год.
- Встреча несинхронизированных источников. Две синусоиды с разной фазой дают ударный ток, который выводит из строя генератор, инвертор или оба.
Поэтому в схеме должны быть два независимых блокировки:
- Электрическое — контакты контакторов взаимно размыкают цепи управления друг друга.
- Механическое — физическая планка, которая не позволяет замкнуть оба аппарата одновременно даже при отказе электрики.
Если в щитке стоят два контактора без механической блокировки — схема опасна. Механическая блокировка стоит недорого и является обязательным элементом, а не опцией.
Уставки: что настраивают и почему это важно
- Пороги напряжения. Обычно 175-190 В нижний и 245-255 В верхний. Слишком узкие уставки дают постоянные переключения, слишком широкие не защищают технику.
- Выдержка на переключение. 2-10 секунд, чтобы АВР не реагировал на кратковременные провалы при пуске мощного оборудования.
- Выдержка на возврат. 1-5 минут после восстановления основного источника. Сеть после аварии часто «моргает» ещё несколько раз, и быстрое возвращение даёт серию переключений.
- Прогрев и охлаждение генератора. Прогрев 30-60 секунд перед принятием нагрузки, охлаждение 2-5 минут на холостых оборотах перед остановкой — это напрямую влияет на ресурс двигателя.
- Контроль чередования фаз. Для объектов с трехфазными двигателями обязательно: неправильное чередование заставит двигатель вращаться в обратную сторону.
Типовые схемы для разных объектов

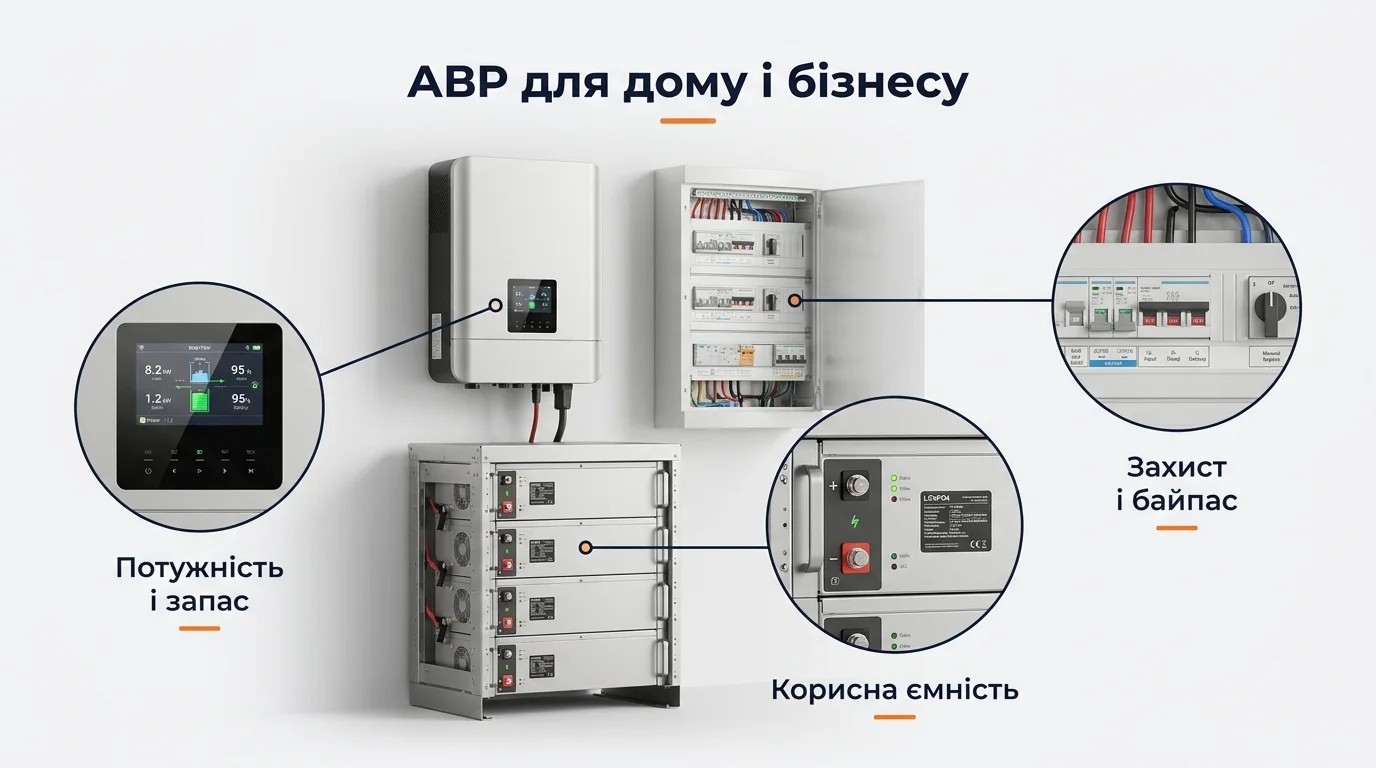

Частный дом. Гибридный инвертор выполняет роль АВР для резервных линий. Отдельно — ручной байпас для обслуживания. Генератор подключается через вход генератора инвертора с автозапуском по сухому контакту.
Магазин, офис. То же плюс разделение на уровне приоритета: критические линии через инвертор, некритические напрямую от сети. Это удешевляет систему без потери функциональности.
Объект с двумя вводами. Классический контакторный АВР между вводами плюс ИБП на критическое оборудование. Здесь АВР действительно нужен как отдельное устройство.
Серверная, производство. Online-ИБП на критическую нагрузку, АВР между сетью и генератором, сервисные байпасы на обоих уровнях. Схема дороже, но каждый элемент имеет свою роль.
| Параметр | Ориентир | Что это означает на практике |
|---|---|---|
| Контакторный АВР | 0,5-3 с | Бытовые объекты с двумя вводами |
| Тиристорный АВР | 10-20 мс | Серверные и критические процессы |
| Гибридный инвертор | 4-20 мс | Самое распространённое решение для дома и малого бизнеса |
| Запуск генератора | 10-40 с | Вместе с прогревом перед принятием нагрузки |
| Выдержка на возврат | 1-5 минут | Сеть после аварии часто «моргает» |
| Охлаждение генератора | 2-5 минут | Прямо влияет на ресурс двигателя |
Ошибки, которые дороже всего обходятся
Чем грозит: Одновременное подключение двух источников убивает оборудование, а обратная подача в сеть угрожает жизни бригады.
Как правильно: Два независимых блокировки — электрическое и механическое — обязательны в любой схеме.
Чем грозит: Пауза переключения кладёт серверы и оборудование с ЧПУ именно тогда, когда всё должно работать.
Как правильно: АВР даёт длительность, ИБП — непрерывность; для критических объектов нужны оба.
Чем грозит: Серия переключений после аварии изнашивает контакторы и перезагружает оборудование несколько раз подряд.
Как правильно: Выдержка 1-5 минут на возврат к основному источнику.
Чем грозит: Трёхфазные двигатели вращаются в обратную сторону — насос не качает, конвейер идёт назад.
Как правильно: Реле контроля чередования фаз в схеме АВР для объектов с трехфазными двигателями.
- АВР даёт длительность питания, ИБП — непрерывность; для критических объектов нужны оба.
- Механическая блокировка обязательна: обратная подача в сеть опасна для жизни ремонтных бригад.
- Для дома и малого бизнеса отдельный АВР обычно не нужен — его роль выполняет гибридный инвертор.
- Выдержка на возврат 1-5 минут спасает от серии переключений, когда сеть после аварии «моргает».
- Прогрев и охлаждение генератора в уставках напрямую влияют на ресурс двигателя.
Частые вопросы
Нужен ли АВР частному дому?+
Если ввод один и стоит гибридный инвертор — нет, отдельный АВР лишний. Он нужен, когда есть два независимых ввода или генератор, который должен запускаться автоматически. В остальных случаях функцию переключения выполняет сам инвертор.
Сколько стоит АВР?+
Диапазон очень широкий: простой контакторный узел на бытовые токи стоит умеренно, шкаф с моторизованными рубильниками и контроллером для промышленного объекта — на порядок дороже. Основную часть стоимости определяет ток и уровень автоматизации, а не сам факт наличия АВР.
Можно ли сделать АВР самому?+
Схема не самая сложная, но цена ошибки высока: без правильных блокировок можно убить оборудование или создать угрозу жизни. Это та работа, где экономия на электрике не оправдана.
Что такое сухой контакт для запуска генератора?+
Это релейный выход инвертора или контроллера АВР, который замыкается при необходимости запустить генератор. Генератор с функцией автозапуска воспринимает это замыкание как команду. Настраивается порог: например, запуск при заряде батареи ниже 30% и остановка при 90%.
Почему АВР иногда переключается туда-сюда?+
Чаще всего из-за слишком узких уставок напряжения или отсутствия выдержки времени. Если напряжение балансирует у порога, АВР реагирует на каждое колебание. Лечится расширением гистерезиса и увеличением выдержки на переключение и возврат.
Можно ли совместить АВР с солнечной станцией?+
Да, и это стандартная схема для коммерческих объектов: гибридный инвертор с СЭС и батареей работает как основной источник, АВР переключает между сетью и генератором на верхнем уровне. Главное — согласовать логику, чтобы устройства не боролись друг с другом за управление.
