Чому «у мене три фази» не є аргументом на користь трифазного інвертора, як перевірити перекіс і що робити, коли одна фаза зникає, а дві залишаються.
Трифазний ввід не означає, що потрібен трифазний інвертор. Якщо всі споживачі однофазні, часто дешевше і надійніше зібрати однофазний резерв і перенести на нього критичні лінії. Трифазний інвертор обовʼязковий лише за наявності справді трифазних споживачів — насосів 380 В, верстатів, теплових насосів. При виборі перевіряйте асиметрію: багато моделей віддають в одну фазу лише третину потужності.
Перше питання: чи є у вас справді трифазні споживачі
Трифазний ввід у приватному будинку зазвичай робили не тому, що потрібні трифазні машини, а щоб отримати більшу дозволену потужність і рівномірніше розподілити навантаження. Самі споживачі при цьому майже завжди однофазні: розетки, освітлення, котел, холодильники, кухня.
Справді трифазними бувають: свердловинні насоси від 1,5 кВт, верстати, компресори, тепловi насоси середньої й великої потужності, промислове холодильне обладнання, деякі електроплити.
Відкрийте щит і подивіться на автомати. Якщо всі відхідні лінії — однополюсні (або двополюсні), трифазних споживачів у вас немає. Трифазний споживач видно одразу: до нього йде чотири- або пʼятижильний кабель і стоїть трипозиційний автомат.
Однофазний резерв на трифазному вводі: як це працює
Схема проста і робоча: інвертор ставиться на одну фазу, а критичні лінії з інших фаз переносяться на неї. Дві інші фази продовжують живитись від мережі й під час відключення просто не працюють.
- Скласти перелік критичних ліній. Котел, насос, холодильники, освітлення, звʼязок, кабінет.
- Порахувати їхню сумарну потужність. Якщо вкладається в 5-8 кВт — однофазний резерв реальний.
- Перенести ці лінії в резервну групу. Фізично перекинути в щиті на окрему шину, яка живиться від інвертора.
- Перевірити баланс. Після переносу навантаження між фазами перерозподілиться — це треба врахувати, щоб не отримати перекіс у нормальному режимі.
Економія проти трифазної системи — зазвичай 30-50% вартості, бо трифазний інвертор дорожчий, а батарея потрібна та сама.
Однофазний резерв чи трифазний інвертор
Три питання про ваш обʼєкт — і буде зрозуміло, у який бік дивитись.
Погоджуєтесь із висновком? Надішліть параметри об'єкта — зберемо конкретну комплектацію з цінами.
Перевірити з інженеромАсиметрія: параметр, який вирішує все у трифазній системі

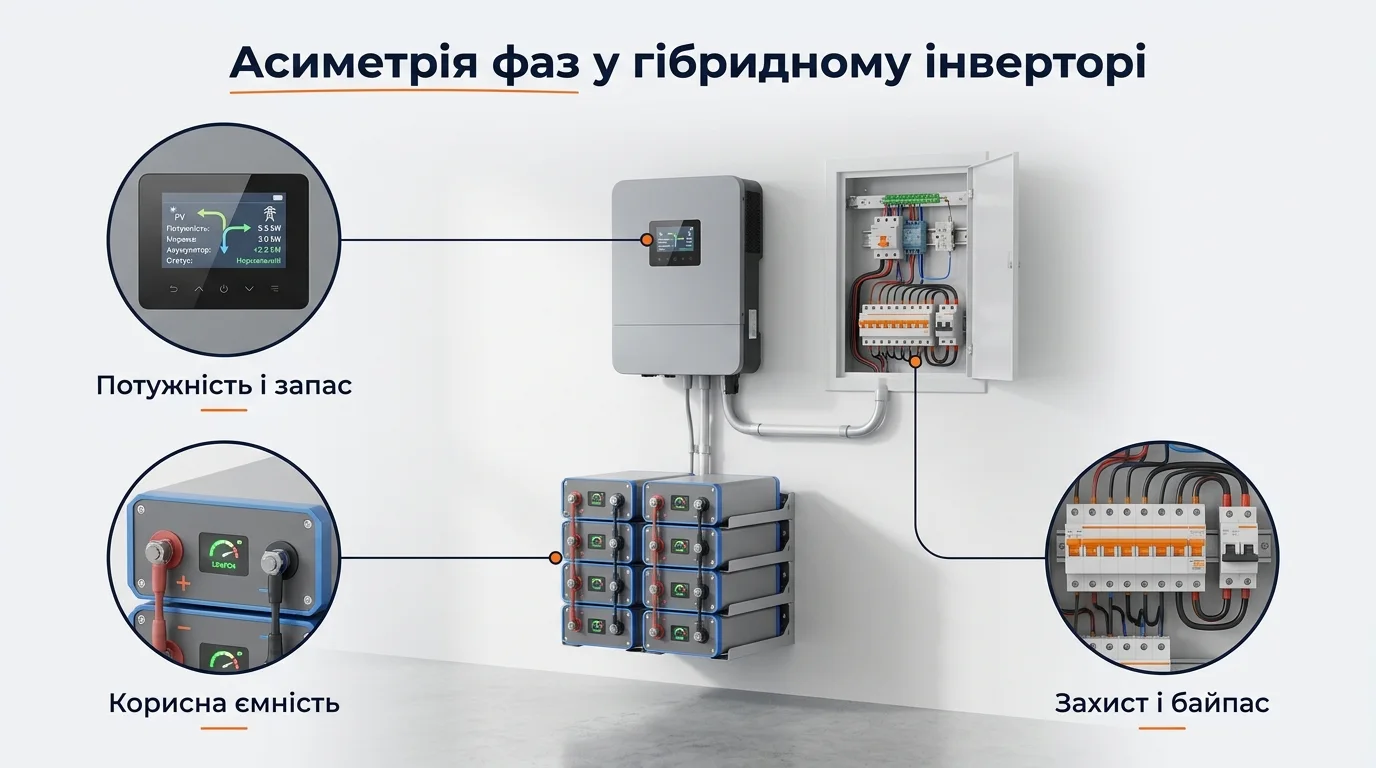

Якщо трифазний інвертор усе ж потрібен, головне питання — скільки потужності він може віддати в одну фазу.
| Асиметрія | Інвертор 10 кВт віддає в одну фазу | Наслідок |
|---|---|---|
| 33% (симетричний) | 3,3 кВт | Кухня і котельня на одній фазі вже не влазять |
| 50% | 5 кВт | Прийнятно для більшості будинків |
| 100% (повна асиметрія) | 10 кВт | Фази можна навантажувати як завгодно |
У паспорті це називають unbalanced output, asymmetric load або нерівномірне навантаження фаз. Якщо параметра немає взагалі — майже завжди мається на увазі жорсткі 33%.
Ви купили трифазний інвертор 15 кВт і вважаєте, що маєте 15 кВт резерву. Настає відключення, ви вмикаєте бойлер і чайник на одній фазі — інвертор іде в перевантаження вже на 5 кВт. Пристрій справний, а система не робить того, заради чого ви її брали. Тому шукайте рядок про асиметрію в паспорті ще до оплати.
Що відбувається, коли зникає одна фаза
Це поширений сценарій в українських мережах: обрив на лінії, згорілий контакт у щиті, робота бригади. Дві фази є, третьої немає.
Для однофазних споживачів це означає, що третина будинку знеструмлена. Для трифазних двигунів — значно гірше: двигун намагається працювати на двох фазах, струм у них різко зростає, і без захисту обмотки згорають за хвилини.
- Реле контролю фаз — обовʼязковий апарат для будь-якого обʼєкта з трифазними двигунами. Вимикає навантаження при обриві фази, перекосі або неправильному чергуванні.
- Поведінка інвертора. Різні моделі реагують по-різному: одні переходять у резерв повністю, інші намагаються працювати від двох фаз. Це варто уточнити до покупки.
- Обрив нуля — найнебезпечніший випадок: на однофазних споживачах може зʼявитись до 380 В. Захищає реле напруги на кожній фазі.
Як звести навантаження по фазах правильно
Перекіс фаз у нормальному режимі — це не лише питання інвертора. Він призводить до нагріву нульового провідника, зростання втрат і просідання напруги на найнавантаженішій фазі.
- Виміряйте струм на кожній фазі струмовими кліщами у типовий вечір. Різниця більше ніж у півтора раза — вже привід перерозподілити лінії.
- Рознесіть великі споживачі. Бойлер, плита, теплова підлога, зарядка авто мають сидіти на різних фазах.
- Групуйте за часом використання. Кухня і пральня працюють одночасно ввечері — розведіть їх на різні фази.
- Після переносу перевіряйте повторно. Один вимір нічого не доводить; потрібні кілька вимірів у різні дні.
| Параметр | Орієнтир | Що це означає на практиці |
|---|---|---|
| Асиметрія інвертора | 33% / 50% / 100% | Головний параметр: скільки віддає в одну фазу |
| Допустимий перекіс струмів | до 1,5 раза | Більше — нагрів нуля і просідання напруги |
| Порог однофазного резерву | 5-8 кВт критичних ліній | Вище вигіднішим стає трифазний інвертор |
| Економія однофазного рішення | 30-50% | Трифазний інвертор дорожчий, батарея потрібна та сама |
| Реле контролю фаз | обовʼязкове | За наявності трифазних двигунів — без варіантів |
| Напруга при обриві нуля | до 380 В | Найнебезпечніша аварія для побутової техніки |
Трифазні гібриди, які тримають перекіс
Обидва працюють із нерівномірним навантаженням по фазах і дають однофазним споживачам нормальне живлення на резервному виході. Різниця між ними — тільки в потужності.
Ціни й наявність оновлюються щодня. Якщо потрібна інша потужність або ємність — напишіть, підберемо аналог з каталогу.
Помилки, які найдорожче обходяться
Чим загрожує: Переплата 30-50% без реальної потреби, якщо всі споживачі однофазні.
Як правильно: Перевірте автомати в щиті: однополюсні відхідні лінії означають, що трифазних споживачів немає.
Чим загрожує: Інвертор 15 кВт віддає в одну фазу лише 5 кВт, і резерв не тягне кухню з котельнею.
Як правильно: Шукайте рядок unbalanced output; відсутність параметра означає жорсткі 33%.
Чим загрожує: При обриві однієї фази обмотки згорають за кілька хвилин.
Як правильно: Реле контролю фаз ставлять на ввід перед трифазними споживачами.
Чим загрожує: Нагрів нульового провідника, просідання напруги і зайві втрати щодня.
Як правильно: Виміряйте струм кліщами на кожній фазі ввечері й перерозподіліть лінії.
- Трифазний ввід ще не означає потребу в трифазному інверторі — дивіться на споживачів, а не на ввід.
- Однофазний резерв на критичні лінії економить 30-50% бюджету і працює простіше.
- Асиметрія — головний параметр трифазного інвертора: 33% проти 100% це різниця втричі.
- Трифазні двигуни без реле контролю фаз згорають при обриві однієї фази за кілька хвилин.
- Перекіс струмів більше ніж у півтора раза — привід перерозподілити лінії між фазами.
Часті запитання
Чи можна перейти з трьох фаз на одну?+
Технічно так, і іноді це виправдано, якщо дозволена потужність однієї фази покриває потреби. Але це процедура з оператором системи розподілу, зі зміною договору й лічильника. Частіше простіше залишити три фази і зробити однофазний резерв.
Скільки коштує трифазний інвертор проти однофазного?+
За однакової потужності трифазний зазвичай дорожчий на 30-50%. Плюс трифазна схема потребує складнішого щита і більше роботи. Саме тому питання «чи справді потрібні три фази в резерві» варте того, щоб його поставити.
Що робити з трифазним насосом свердловини?+
Три варіанти: залишити його на мережі й не резервувати; замінити на однофазний аналог, якщо потужність дозволяє; поставити частотний перетворювач, який робить три фази з однієї. Останній варіант ще й дає плавний пуск і знімає пікові струми.
Чи вирівнює інвертор перекіс фаз?+
Гібридний інвертор із повною асиметрією може підтримувати різне навантаження на фазах у резервному режимі, але він не «вирівнює» мережу. Балансування навантаження — це задача правильного розподілу ліній у щиті, а не обладнання.
Як зрозуміти, яка фаза найнавантаженіша?+
Струмовими кліщами на вихідних кабелях кожної фази у вечірній пік. Або за розумним лічильником, якщо він показує потужність по фазах. Одного виміру мало — робіть кілька в різні дні тижня.
Чи можна поставити три однофазні інвертори замість одного трифазного?+
Так, і частина виробників це підтримує в режимі трифазного кластера. Плюс — резервування: при відмові одного працюють два. Мінус — складніше налаштування, більше місця й вища сумарна ціна. Для будинку зазвичай простіше взяти один трифазний із гарною асиметрією.
