Тип крепления определяет поверхность, а не желание: скатная крыша — кронштейны под конкретное покрытие + алюминиевый профиль; плоская крыша — балластная система без сверления гидроизоляции; земля — столы на сваях или геошурупах; фасад и навес — отдельные каркасные решения. Бюджет крепления — 3–7% стоимости СЭС, но именно оно отвечает за то, чтобы станция пережила февральский ветер, а крыша не потекла.
За десятки смонтированных станций мы ни разу не видели, чтобы владелец пожалел о надежном креплении. Зато видели сорванные ветром ряды панелей на «экономных» каркасах из черного металла и плоские крыши, которые пришлось перекрывать после сотни лишних отверстий. Крепление — самая скучная часть сметы СЭС и одновременно та, где ошибка стоит дороже всего: панель можно заменить за день, а мокрый потолок в цеху — нет.
Пять типов монтажных систем закрывают практически любой объект в Украине. Переключайте вкладки, чтобы найти свой случай и увидеть схему узла с цифрами.
Интерактивная схема
Где будут стоять ваши панели?
Сравнение типов креплений в одной таблице
| Система | Поверхность | Угол панелей | Сильная сторона | Ограничения |
|---|---|---|---|---|

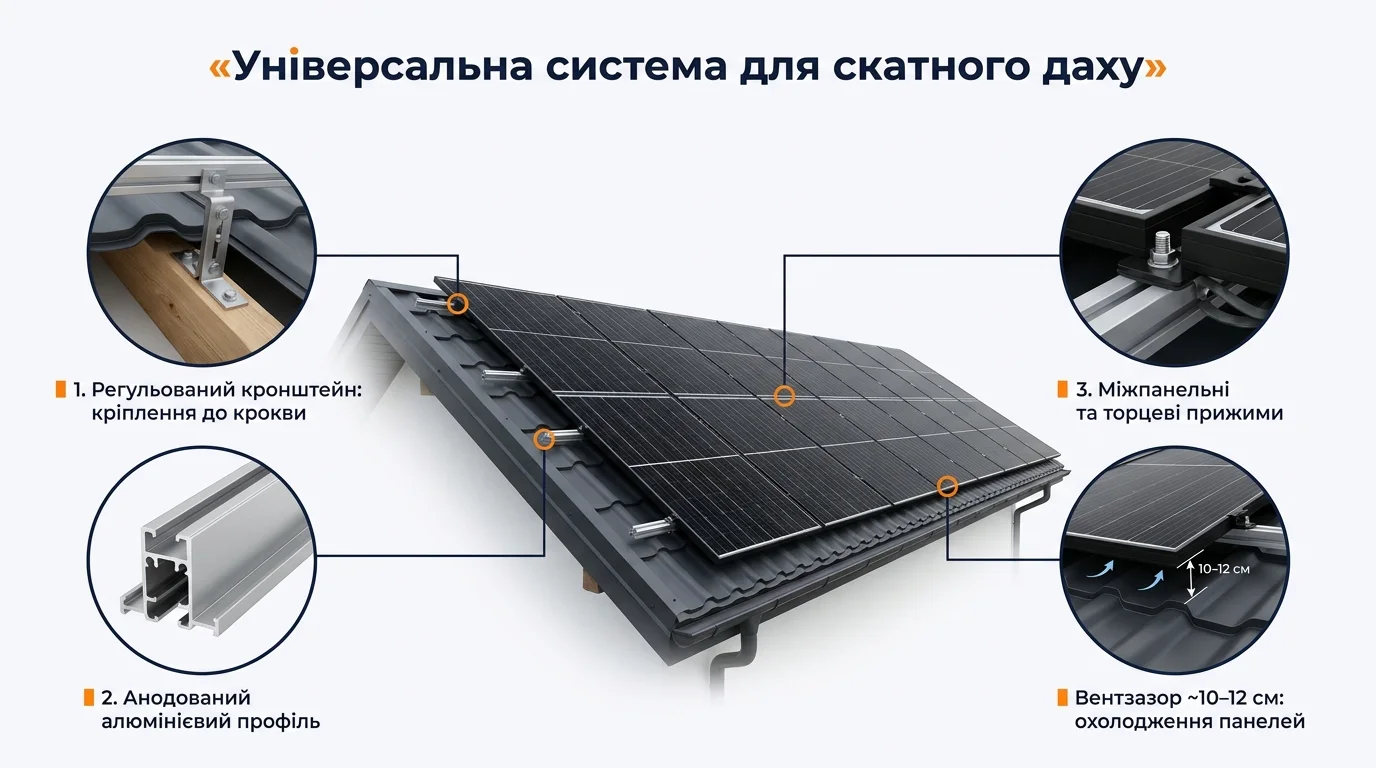

| Универсальная (скатная крыша) | металлочерепица, профнастил, шифер, битумная, керамика | = угол крыши | самая низкая цена за кВт | угол и азимут диктует крыша |
| Балластная | плоская крыша, мембрана, рубероид | 10–20° | ноль отверстий в кровле | нужен запас несущей способности |

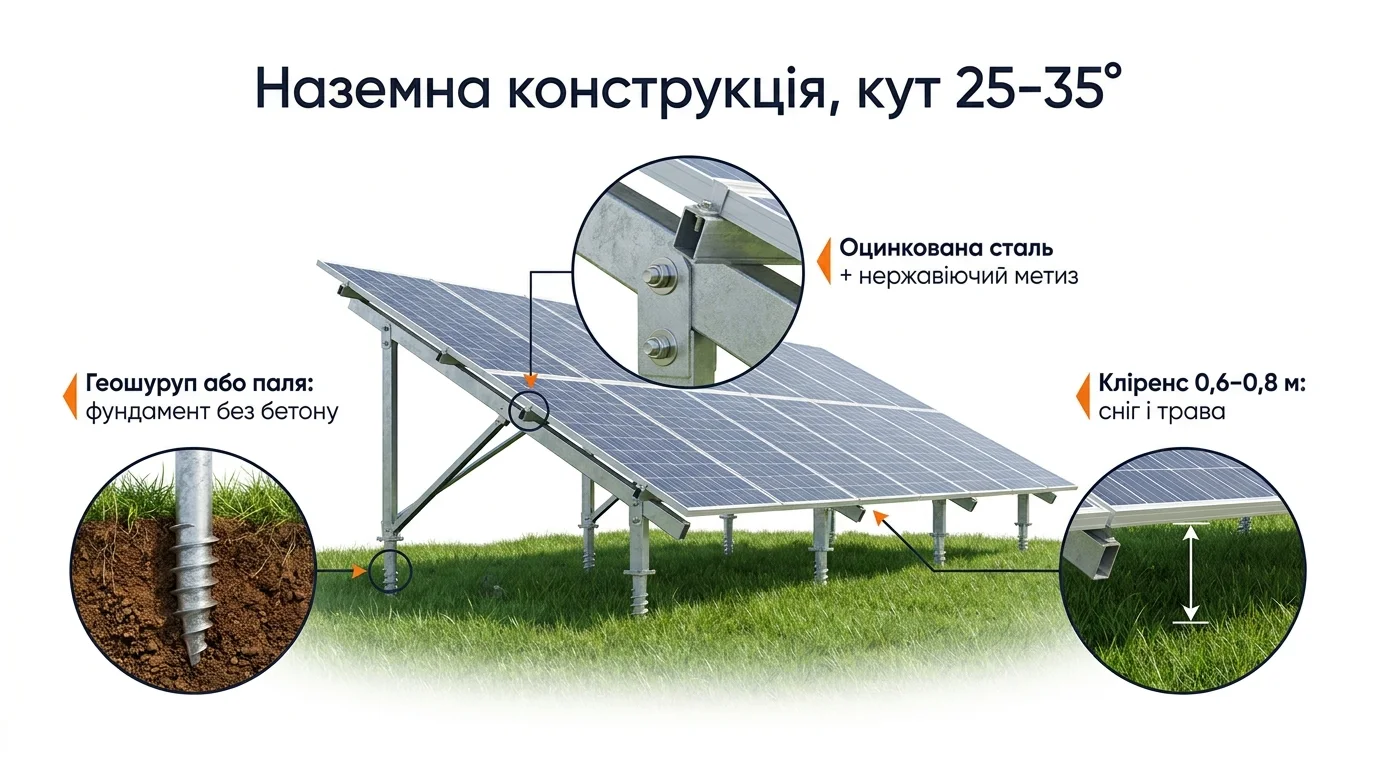

| Наземная | грунт, бетон, щебень | 25–35° | оптимальный угол, лёгкий сервис | занимает участок, длиннее кабельные трассы |

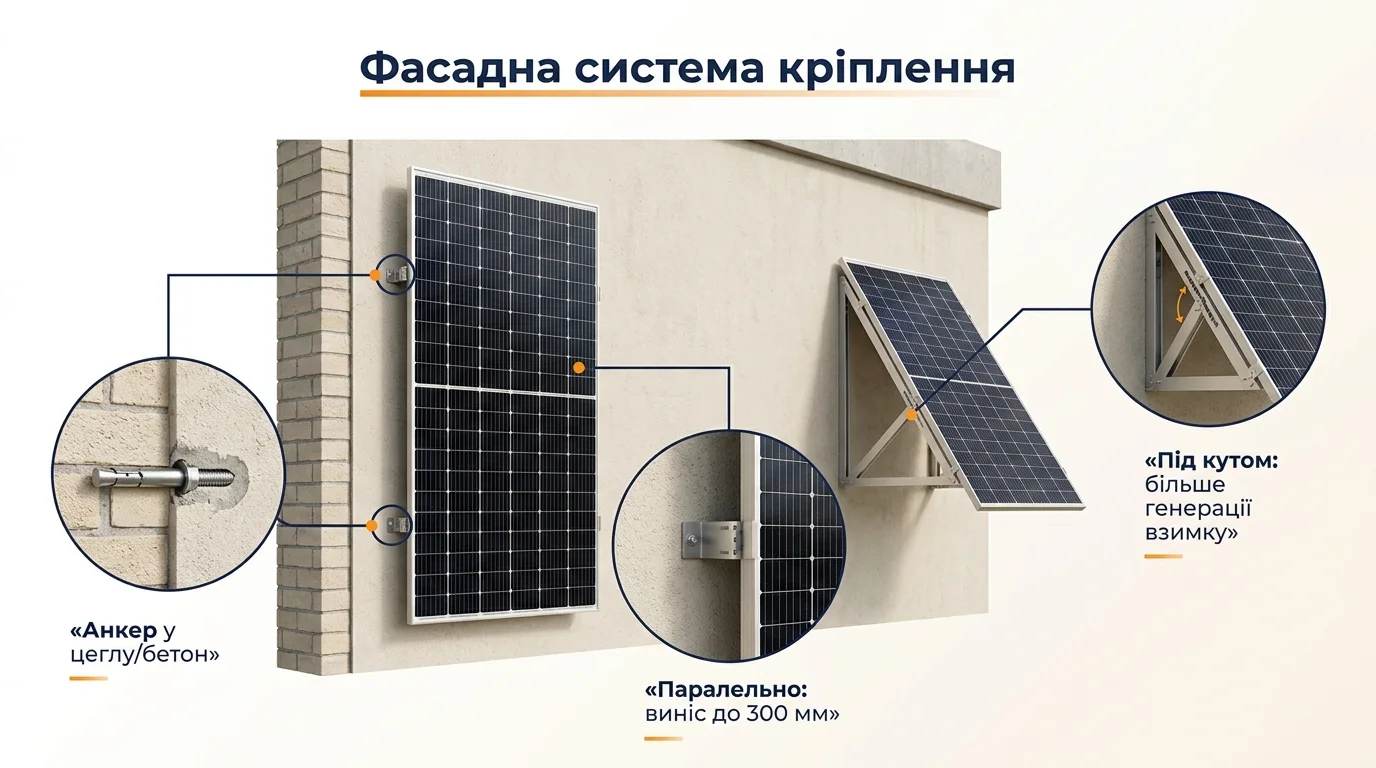

| Фасадная | кирпич, бетон, забор | 90° или с выносом | работает зимой, сбрасывает снег | -20…-30% годовой генерации |

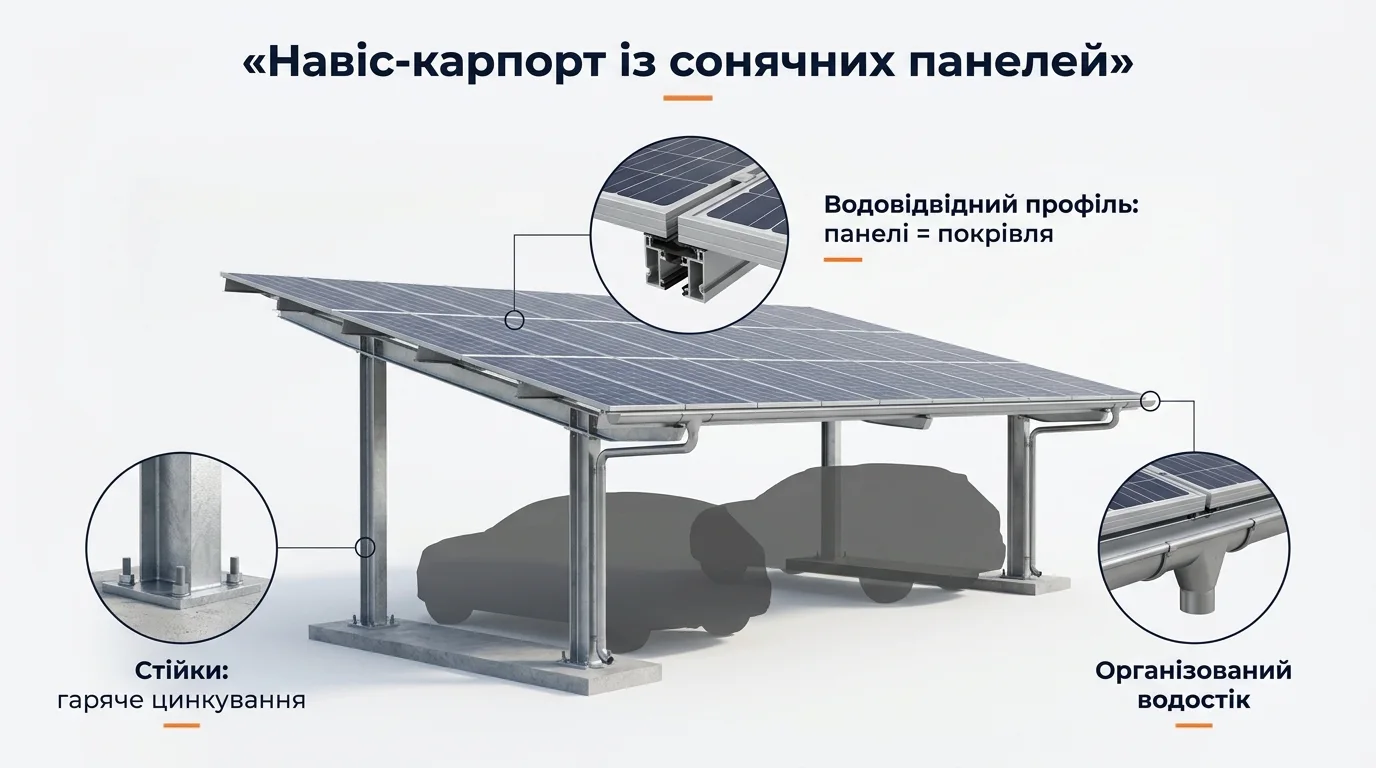

| Навес / карпорт | отдельный каркас | 5–15° | генерация + функция навеса | самая дорогая конструкция за кВт |
Из чего должно быть сделано крепление
Здесь простая и жёсткая логика. Станция стоит на улице 25 лет, и каждый элемент должен пережить эти 25 лет без обслуживания. Поэтому в нормальных системах работают только три материала:
- анодированный алюминий — монтажные профили и прижимы. Легкий, не ржавеет, держит геометрию;
- сталь с цинковым покрытием, нанесённым методом Сендзимира — несущие каркасы балластных и наземных систем, где нужна жёсткость за разумные деньги;
- нержавеющая сталь А2 — весь крепёжный метиз: болты, шпильки, гайки.
Отдельный момент, который часто игнорируют, — гальваническая пара. Алюминиевая рама панели в контакте с черной сталью во влажной среде создает электрохимическую коррозию: за несколько лет рама «съедается» в точке контакта. Именно поэтому самодельные каркасы из крашеного уголка — плохая идея, даже если они «крепче на вид». Краска трескается на первом же цикле замерзания, дальше процесс необратим.
Ветер и снег: что на самом деле держит крепление
Самое распространённое заблуждение — что панель надо держать «от веса». На самом деле критическая нагрузка почти всегда ветровая, и она работает на отрыв. Панель площадью 2,6 м² при порыве 25–30 м/с превращается в крыло с подъёмной силой в сотни килограммов. Поэтому:
- шаг кронштейнов на скатной крыше — 1,1–1,6 м и считается от ветровой и снеговой зоны, а не берётся «как у соседа»;
- крайние ряды и углы массива нагружены в 1,5–2 раза больше центра — там шаг опор уменьшают;
- на балластных системах вес балласта считают отдельно для центральных и краевых рядов;
- консольные свесы профиля за последний кронштейн ограничивают (обычно не более 40% пролёта).
Снеговая нагрузка в Украине тоже не абстракция: в Карпатах и на севере расчётное значение втрое выше, чем в Причерноморье. Для скатных крыш под углом более 45° снег почти не задерживается, а вот массивы под 10–15° на плоских крышах собирают полный слой — это учитывается и в каркасе, и в балласте. Как угол влияет на зимнюю генерацию, мы подробно разбирали в статье о угле панелей, снеге и зиме.
Пять ошибок, которые мы чаще всего исправляем за другими
- Крепление в лист кровли, а не в стропило. Саморез в металлочерепице держит, пока не пришел первый ураган. Потом — вырванные листы и панели на газоне.
- Чёрный металлический уголок вместо системного профиля. Дешевле на старте, коррозия и перекошенный массив — через два-три года.
- Балласт «на глаз». Мало — систему сдвигает ветром по крыше, много — перегружена крыша. Оба варианта видели вживую.
- Отсутствие вентиляционного зазора. Панель, прижатая к кровле, летом перегревается и теряет 5–10% генерации, а точка росы под ней убивает кровлю.
- Герметик вместо правильного узла. Герметик — это дополнение к механическому уплотнению, а не замена. Живёт 3–5 лет, крыша должна жить 25.
Что должно быть в смете крепления
Вы должны увидеть не строку «крепление — комплект», а перечень, который можно проверить: тип кронштейна именно под ваше покрытие, шаг опор в метрах, профили, прижимы, метиз и схему раскладки панелей. Шаг опор считают под ветровую и снеговую зону вашего адреса, отдельно для центра массива и отдельно для крайних рядов и углов. Если этих цифр в предложении нет — вы не знаете, за что платите, и не знаете, переживёт ли станция февральский ветер. Что проверить на крыше ещё до сметы — в чек-листе аудита крыши.
Готовые комплекты креплений для типовых крыш и компоненты отдельно — в категории «Крепления для солнечных панелей». Если объект нетиповой, проще прислать фото крыши и размеры — подберём систему и посчитаем спецификацию бесплатно.
Частые вопросы
Сколько стоит крепление относительно всей СЭС?
Обычно 3–7% бюджета станции. На скатной крыше дешевле, на плоской с балластом и на земле — дороже из-за каркаса и балласта или свай. Экономия здесь даёт мизерный выигрыш в смете, но создаёт главный риск для крыши и панелей.
Какое крепление нужно для металлочерепицы?
Регулируемые кронштейны или шпильки, которые крепятся к стропиле сквозь волну кровли, плюс алюминиевый профиль и прижимы. Сам лист металлочерепицы нагрузку не держит — только стропила. Детальный разбор узлов — в статье о креплении по типам кровли.
Можно ли ставить панели на плоскую крышу без сверления?
Да, для этого существуют балластные системы: каркас удерживается весом бетонных блоков, гидроизоляция не повреждается. Нужно проверить несущую способность крыши — балласт добавляет от 15 до 60 кг на квадратный метр.
Что лучше на плоской крыше: юг или восток-запад?
Юг даёт больше генерации с каждой панели, восток-запад — до 30–40% больше панелей на той же площади и более ровный график в течение дня. Для собственного потребления бизнеса восток-запад часто выгоднее. Сравнение с цифрами — в разборе баластных систем.
Из чего делают качественные крепления?
Профили — анодированный алюминий или сталь с цинком Сендзимира, метизы — нержавейка А2. Чёрная сталь без покрытия и саморезы по дереву в силовых узлах — признак кустарного монтажа.
Какую нагрузку выдерживает система крепления?
Качественные системы рассчитаны на ветер до 30 м/с и снеговой район Украины при шаге кронштейнов 1,1–1,6 м. Но реальная цифра зависит от проекта: высоты здания, зоны, угла, краевых эффектов. Поэтому шаг опор считают под конкретную крышу, а не берут из каталога.
