Балластная система держится весом бетонных блоков — крыша не сверлится, гидроизоляция цела. Нагрузка 15–60 кг/м², углы 10–20°, ветроустойчивость до 30 м/с. Южное расположение даёт максимум с панели, восток-запад — на 30–40% больше панелей на той же площади и более ровный график генерации. Для бизнеса с дневным потреблением чаще всего выигрывает восток-запад.
Вы смотрите на крышу своего склада и видите две тысячи квадратных метров, которые просто греются на солнце. Энергетик видит там 200–300 кВт станции, которая закроет дневное потребление холодильников и компрессоров. А кровельщик сразу напомнит главное: мембрану сверлить нельзя, потому что гарантия на кровлю закончится в момент первого анкера.

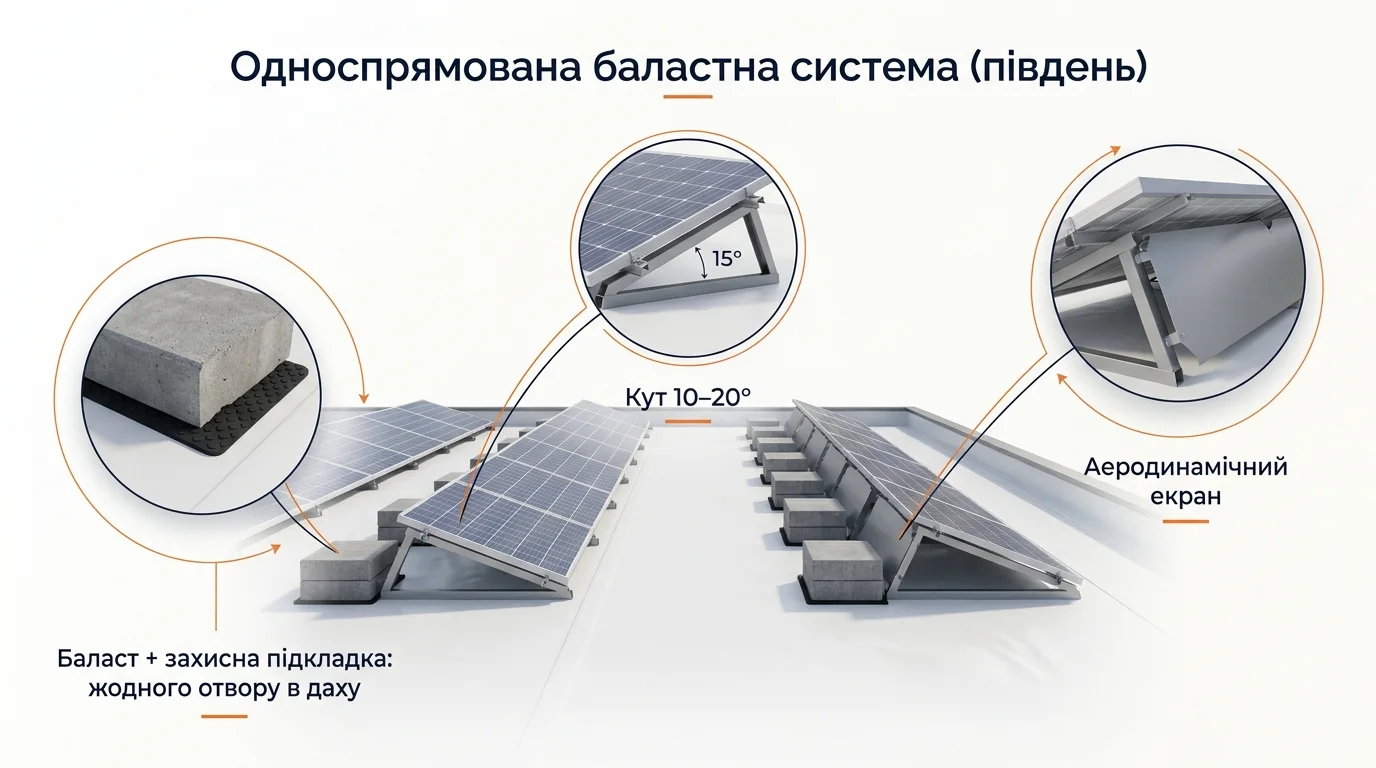

Балластная система решает этот конфликт. Каркас из треугольных опор стоит на крыше собственным весом, прижатый бетонными блоками. Ни одного отверстия, ни одного касания гидроизоляционного ковра — между опорой и мембраной лежит защитная подкладка. Снимается так же просто, как ставится: в конце срока службы кровли систему можно временно демонтировать и вернуть.
Юг или восток-запад: сравните сами
Откуда берётся цифра балласта
Балласт противодействует не весу, а ветру. Панель под углом — это аэродинамический профиль: набегающий поток создаёт подъёмную силу и опрокидывающий момент. Расчёт сводится к вопросу, сколько килограммов надо положить на каждую опору, чтобы система не сдвинулась и не перевернулась при расчётном порыве (для качественных систем — до 30 м/с).
На итоговую цифру работают четыре фактора:
- ветровая зона и высота здания — на 12-этажной крыше в степной зоне давление ветра существенно выше, чем на 2-этажном складе за лесополосой;
- угол наклона — каждый градус увеличивает парусность: система на 20° требует заметно больше балласта, чем на 10°;
- положение ряда — края и углы массива ловят усиленные порывы, там балласта кладут в 1,5–2 раза больше, чем в центре;
- аэродинамические экраны — задние и боковые дефлекторы «срезают» подъемную силу и позволяют уменьшить общий вес.
В итоге типичный диапазон — 15–60 кг/м² вместе с системой и панелями. Это меньше, чем расчётная снеговая нагрузка для большинства регионов Украины (70–160 кг/м²), поэтому здоровая железобетонная крыша обычно имеет запас. Но «обычно» — не аргумент, когда речь о вашей крыше: для лёгких кровель по профлисту и старых зданий нужна проектная документация или обследование конструкций. Это несколько дней и небольшие деньги против риска получить трещины в плитах под готовой станцией.
Что лежит между системой и мембраной
Самая дешёвая часть системы — и та, о которой чаще всего «забывают» в дешёвых сметах, — защитные подкладки. Под каждой опорой и под каждым балластным блоком должна лежать прокладка: резиновая, из геотекстиля или из куска той же ПВХ-мембраны. Она распределяет точечное давление и не даёт каркасу протереть кровельный ковёр при термических движениях (мембрана «дышит» при перепадах температуры, и система микроскопически сдвигается относительно неё тысячи раз в год).
Балластные системы совместимы с ПВХ-мембраной, еврорубероидом, рубероидом и даже профнастилом с малым уклоном. Для мембранных крыш отдельно проверяют совместимость материалов: пластификаторы ПВХ не дружат с некоторыми резинами, поэтому подкладки берут из совместимого материала — мелочь, которая через 10 лет решает, будет ли крыша сухой.
Монтаж: почему это быстрее, чем кажется
Опорные треугольники приходят на объект в сборе, поэтому монтаж большой станции идёт темпом сотни киловатт в неделю: раскладка подложек по схеме, расстановка опор, балластные блоки, профиль, панели, прижимы. Ни перфоратора, ни герметика, ни «мокрых» процессов — систему можно ставить и зимой. Единственная тяжёлая логистика — подъём балласта на крышу, её планируют заранее (кран или лифт).
Важный организационный момент: сервисные проходы. Между массивами оставляют дорожки для доступа к панелям, водостокам и вентиляционным выходам. Опыт показывает: станция, которую неудобно мыть и обслуживать, за пару лет теряет 5–8% генерации просто из-за пыли и листьев.
Когда балласт — не вариант
- несущая способность крыши исчерпана снегом и собственным весом кровельного пирога — тогда остаются анкерные решения или другие типы креплений;
- крыша с уклоном более 5–7° — балласт начинает «ползти», нужны упоры или другая система;
- очень высокие здания на открытой местности — расчётный балласт становится таким, что дешевле проектировать анкеровку через кровлю с герметизацией узлов;
- свежая мембрана на гарантии — неважно, балласт или анкер: любые работы на крыше согласовывайте с кровельщиком, который давал гарантию.
Частые вопросы
Сколько весит балластная система на м² крыши?
Вместе с панелями, каркасом и баластом — 15–60 кг/м² в зависимости от ветровой зоны, высоты здания, угла и положения ряда. Снег зимой даёт 70–160 кг/м², поэтому здоровая крыша обычно имеет запас. Но проверка несущей способности — обязательный первый шаг.
Повредит ли система гидроизоляцию?
Нет: система не анкерится, а под каждой опорой лежит защитная подкладка, которая распределяет давление и защищает мембрану от протирания. Крыша остаётся без единого отверстия.

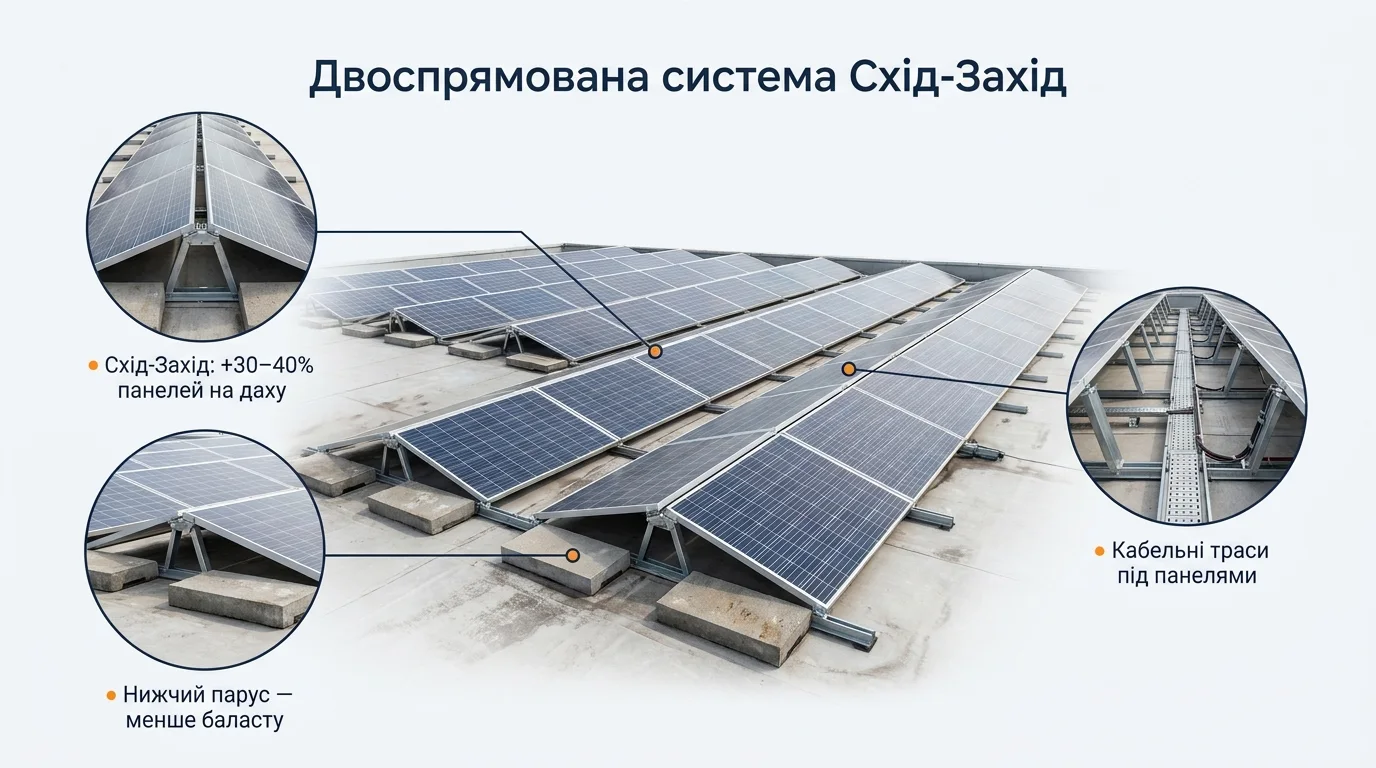

Что даёт восток-запад против юга?
+30–40% панелей на той же площади, меньше парусность и меньше балласта, ровный график генерации с утра до вечера — идеально под собственное потребление бизнеса. Цена вопроса: каждая отдельная панель дает на 10–15% меньше, чем южная.
Какой угол наклона оптимальный?
10–15° для восток-запад, 15–20° для южных систем. Больший угол — больше генерации зимой, но больше парусность, больше балласта и шире междурядные проходы. О сезонном влиянии угла — отдельный разбор.
Как понять, выдержит ли крыша?
Посмотрите проектную документацию здания — там есть расчётная полезная нагрузка покрытия. Нет документации — закажите обследование конструкций. Для типовых ж/б плит перекрытия запас почти всегда есть, для лёгких крыш по профлисту считать обязательно.
