Для каждого покрытия — свой узел: металлочерепица и профнастил — регулируемые кронштейны или шпильки в стропило, шифер — шпильки с демпфером через просверленное отверстие, битумная черепица — кронштейн-«фартук» под гонт, керамика — обходной кронштейн без сверления черепицы. Общее для всех: несущие стропила, а не лист; шаг опор 1,1–1,6 м; крепёж — нержавейка А2.
Каждый второй звонок о «более дешёвом монтаже» заканчивается одинаково: людям прикрутили профиль саморезами прямо в металлочерепицу, первый год всё хорошо, на второй — ржавые потёки вокруг саморезов, на третий — мокрая плёнка и капля на потолке. Ремонт кровли под готовой станцией стоит дороже, чем разница между «дешёвым» и правильным монтажом раз в пять.
Правильный узел крепления всегда отвечает на три вопроса: во что передаётся нагрузка (всегда в стропило или прогон, никогда в лист), как герметизируется проход (механически, а не «замажем герметиком») и как покрытие переживёт затяжку (шифер и керамика — хрупкие). Выберите своё покрытие ниже — покажем узел.
Узлы крепления за покрытием
Какое у вас покрытие крыши?
Нажмите на свое покрытие — страница перейдет к узлу с фото-инфографикой. Ниже все пять типов по порядку.

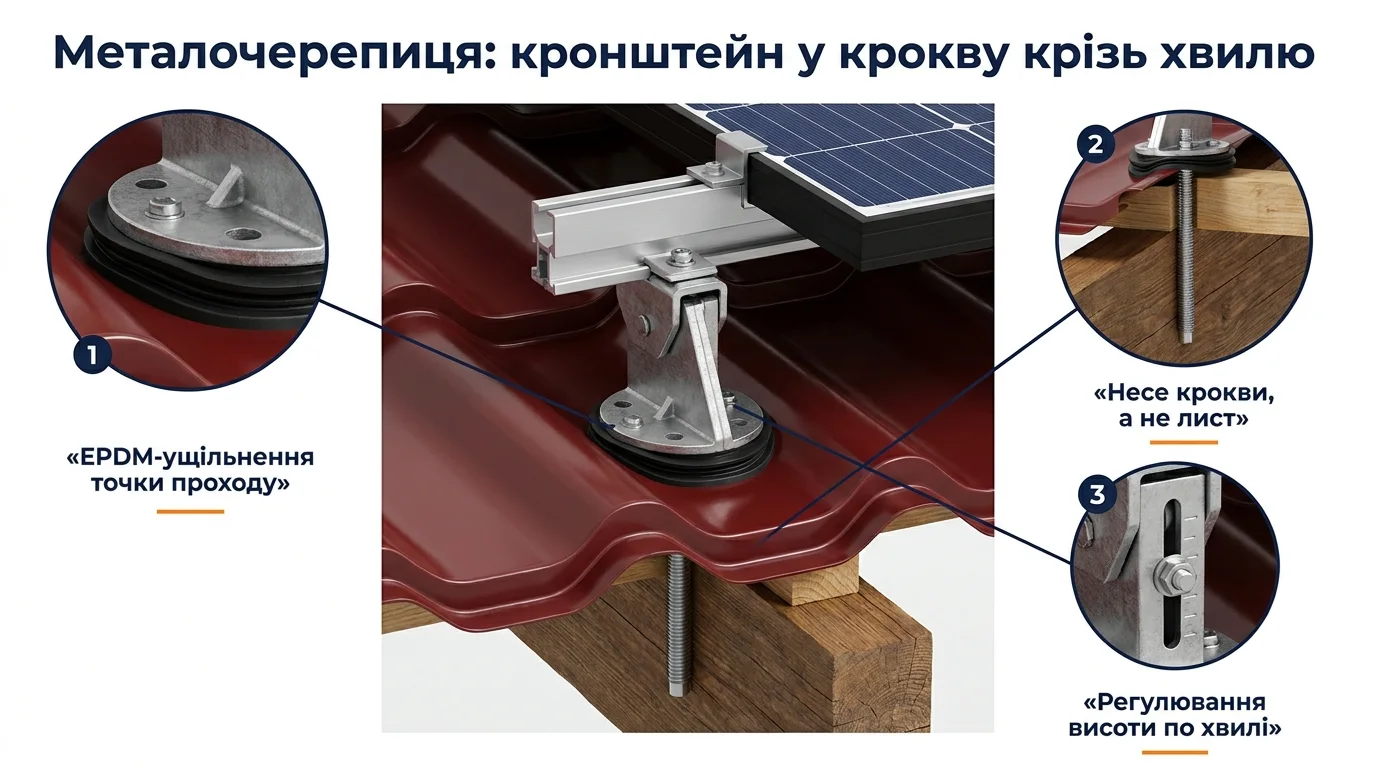

1. Металлочерепица
Регулируемый кронштейн в стропило сквозь волну
EPDM-прокладка герметизирует точку прохода

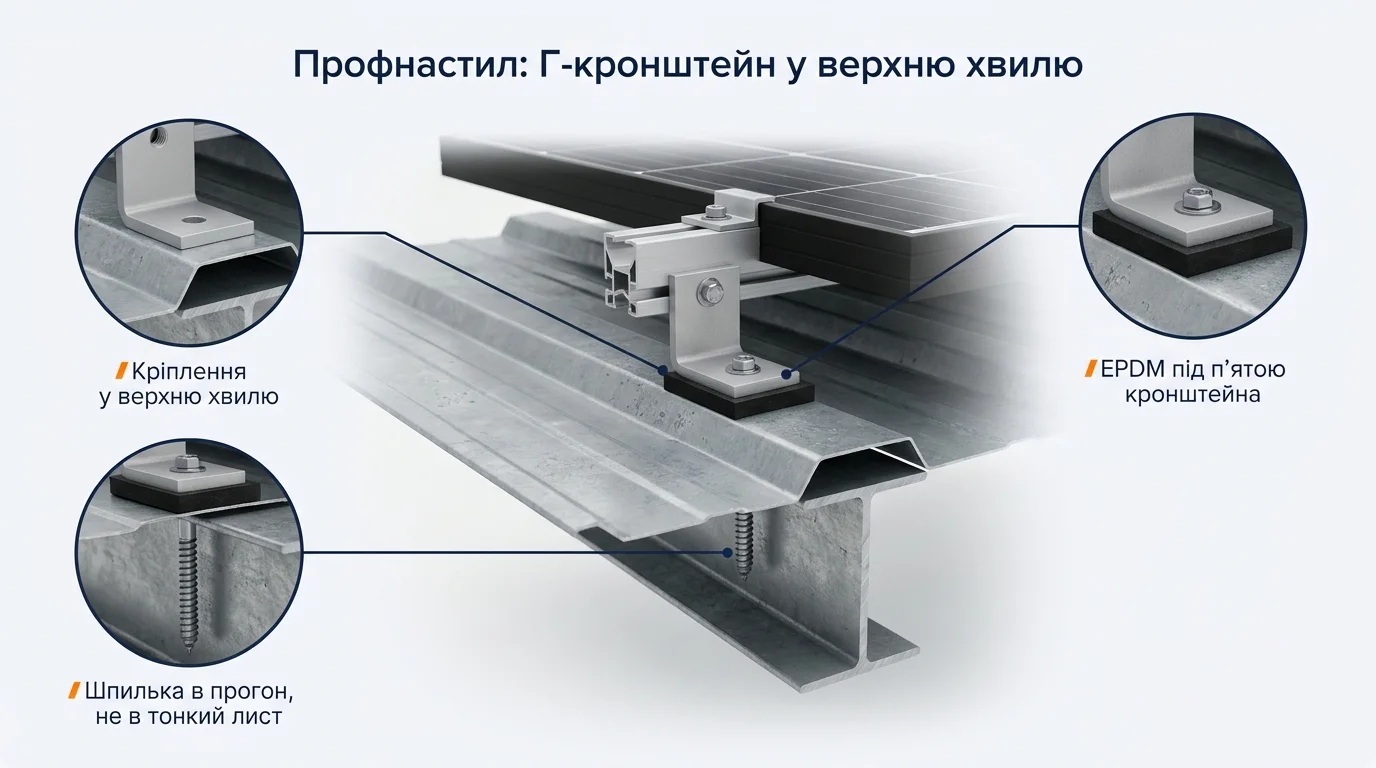

2. Профнастил
Г-кронштейн в верхнюю волну профнастила
Короткий кронштейн + шпилька в прогон для больших пролетов

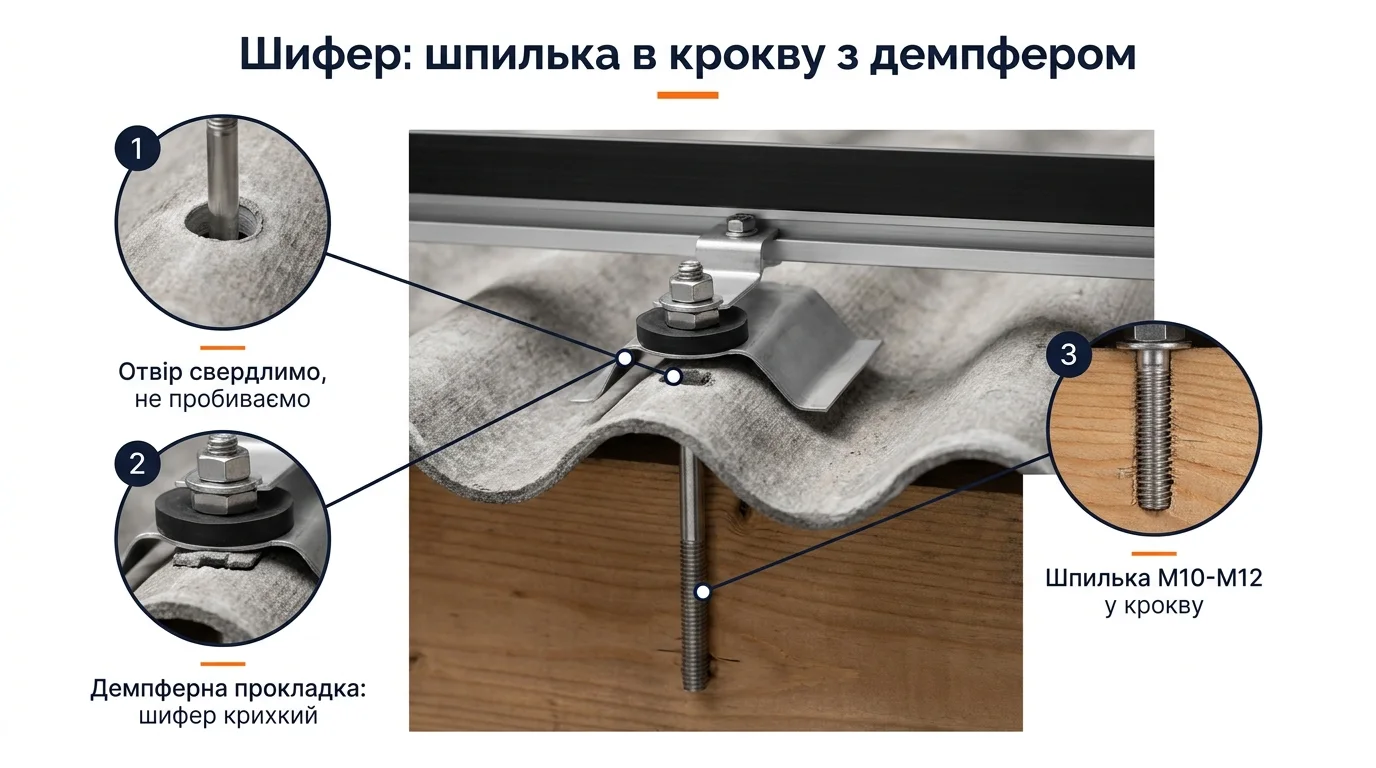

3. Шифер
Шпилька в стропило с демпферной прокладкой
Отверстие сверлим на 2-3 мм больше шпильки, не пробиваем

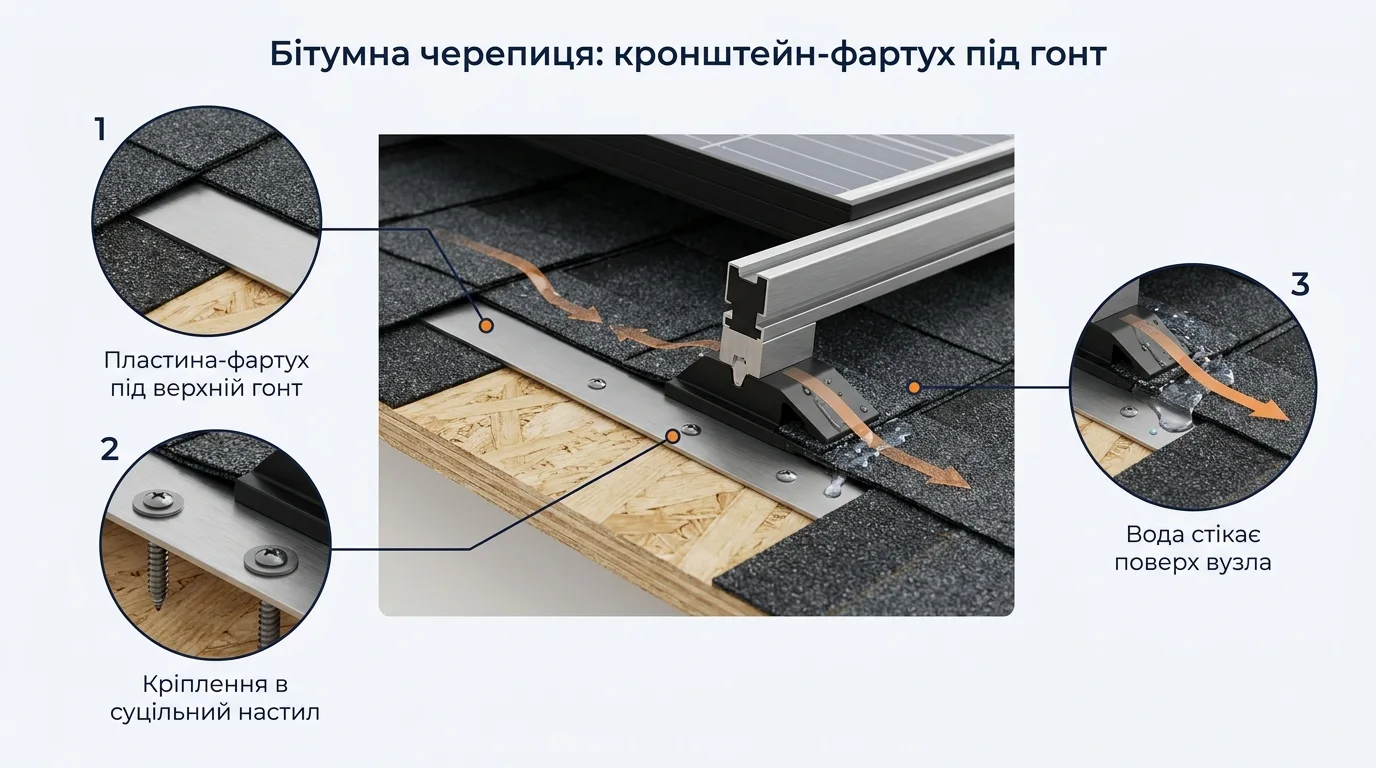

4. Битумная черепица
Кронштейн-фартук под гонт битумной черепицы
Пластина заводится под верхний ряд гонта — вода идет поверх

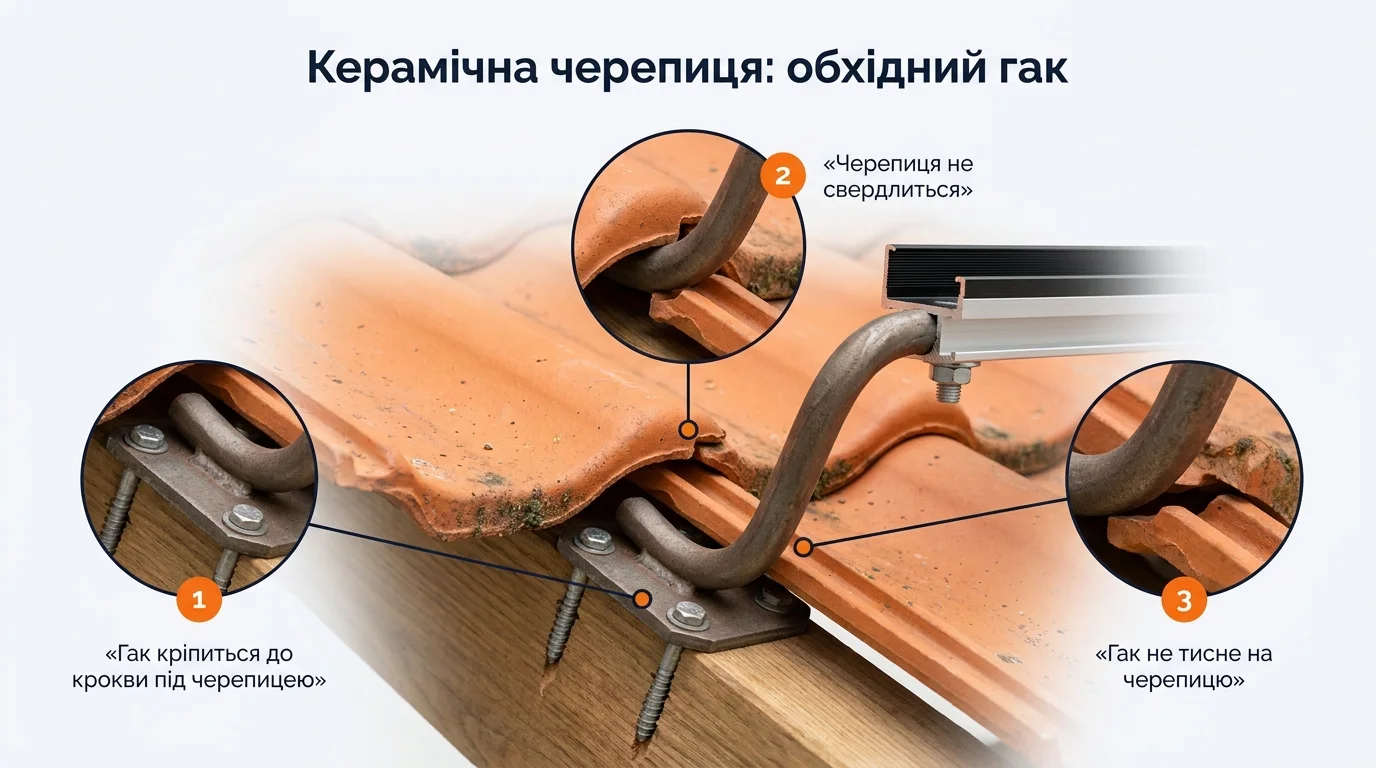

5. Керамическая черепица
Обходной кронштейн под черепицу
Крюк обходит черепицу — сама черепица не сверлится
Анатомия узла: три уровня, которые должны сойтись
Независимо от покрытия, скатная система состоит из трёх уровней. Первый — кронштейн (крюк, шпилька или Г-образная опора), который передаёт нагрузку в несущую конструкцию крыши. Второй — алюминиевый монтажный профиль, который выравнивает плоскость и распределяет вес между кронштейнами; профили сращиваются продольными соединителями. Третий — прижимы: средние между панелями и крайние по торцам ряда, под рамы 30–40 мм.
Несущая способность систем рассчитана на пролёт 1,6–1,8 м между кронштейнами, но это потолок для мягких условий. Для большинства регионов Украины безопасный шаг — 1,1–1,4 м, а на краях массива и для высоких зданий — ещё плотнее. Причина проста: на краю крыши ветровое давление локально растёт в 1,5–2 раза, и именно крайние панели улетают первыми.
Сколько чего нужно: калькулятор комплекта
Оценка для стандартных панелей ~1,13 м шириной, горизонтальная раскладка в два ряда профиля на ряд панелей. Это стартовый ориентир для бюджета — финальную спецификацию считаем по схеме раскладки.
+ продольные соединители профиля (по 1 на стык 3–4-метровых хлыстов) и метиз А2. Мощность массива: 5,2 кВт при панелях 430 Вт.
Пять шагов монтажа, которые стоит проконтролировать лично
- Разметка по стропилам. Стропила ищут по креплению листов или с чердака, и уже под них размечают сетку кронштейнов. Если бригада размечает «по волнам», не заглянув на чердак, — остановите работы: это главная причина слабых узлов и мокрого потолка через два года.
- Монтаж кронштейнов. Каждое покрытие — по своему узлу из разделов выше. Отверстия в шифере и керамике только сверлят, никогда не пробивают, а метиз тянут с контролем момента.
- Профиль. Плоскость выставляют по шнурке, хлысты сращивают соединителями, свес за последний кронштейн — не более 40% шага опор.
- Панели и прижимы. От нижнего ряда вверх, средние прижимы между панелями, крайние на торцах. Момент затяжки — по паспорту системы (обычно 14–20 Н·м), а не «от души».
- Кабельные трассы. Кабель в клипсах под панелями, без провисаний на кровле: на солнце незакреплённый кабель теряет изоляцию за несколько лет. Об этом — отдельный разбор о кабелях и защите СЭС.
Где экономить можно, а где — нет
Можно сэкономить на бренде профиля: алюминий 6005-Т5 с анодированием у разных производителей работает одинаково, разница в цене — до 20%. Можно — на «красивых» черных прижимах, если станцию не видно с улицы. Нельзя экономить на кронштейнах под конкретное покрытие (универсальный «как-нибудь прикрутим» — это протечки), на нержавеющем крепеже и на шаге опор. И точно не стоит смешивать алюминиевый профиль со стальными самодельными опорами: в точке контакта разнородных металлов во влажной среде идет гальваническая коррозия.
Прежде чем считать крепления, честно оцените саму крышу: возраст кровли, состояние стропил, тени от дымохода и соседних зданий. Мы собрали полный список в чек-листе аудита крыши из 12 пунктов. Если кровле осталось 5 лет жизни — сначала кровля, потом панели, иначе через 5 лет придётся платить за демонтаж и повторный монтаж станции.
Частые вопросы
Потечёт ли крыша после монтажа панелей?
Нет, если узел соответствует кровле: крепление в стропило, механическое уплотнение прохода (EPDM, фартук или обходной кронштейн), герметик лишь как дополнение. Течёт там, где профиль прикрутили саморезами в лист.
Какой шаг кронштейнов правильный?
Базово 1,1–1,6 м, точнее — по снеговой/ветровой зоне, высоте здания и углу крыши. Края и углы массива усиливают: там нагрузка в 1,5–2 раза выше.
Чем отличаются кронштейны для металлочерепицы и профнастила?
Геометрией под волну. Для металлочерепицы — регулируемые кронштейны/шпильки в стропило сквозь волну, для профнастила — короткие Г-кронштейны в верхнюю волну или шпильки в прогон. Взаимозаменяемости нет.
Как не расколоть шифер?
Отверстие только сверлить (не пробивать гвоздем!), между шифером и узлом — демпферная прокладка, затяжка с контролем момента. И ходить по шиферу — только по трапам.
Сколько кронштейнов на одну панель?
В среднем 2–3 при двух рядах профиля с шагом 1,1–1,6 м, плюс 2 прижима на панель. Считайте по схеме раскладки — калькулятор выше даёт стартовый ориентир.
