Тип кріплення визначає поверхня, а не бажання: скатний дах — кронштейни під конкретне покриття + алюмінієвий профіль; плоский дах — баластна система без свердління гідроізоляції; земля — столи на палях або геошурупах; фасад і навіс — окремі каркасні рішення. Бюджет кріплення — 3–7% вартості СЕС, але саме воно відповідає за те, щоб станція пережила лютневий вітер, а дах не потік.
За десятки змонтованих станцій ми жодного разу не бачили, щоб власник шкодував про надійне кріплення. Зате бачили зірвані вітром ряди панелей на «економних» каркасах із чорного металу і плоскі дахи, які довелося перекривати після сотні зайвих отворів. Кріплення — найнудніша частина кошторису СЕС і водночас та, де помилка коштує найдорожче: панель можна замінити за день, а мокру стелю в цеху — ні.
Нижче — п'ять типів монтажних систем, які закривають практично будь-який об'єкт в Україні. Перемикайте вкладки, щоб побачити схему і розбір кожного варіанта.
Інтерактивна схема
Де стоятимуть ваші панелі?
Порівняння типів кріплень в одній таблиці
| Система | Поверхня | Кут панелей | Сильна сторона | Обмеження |
|---|---|---|---|---|

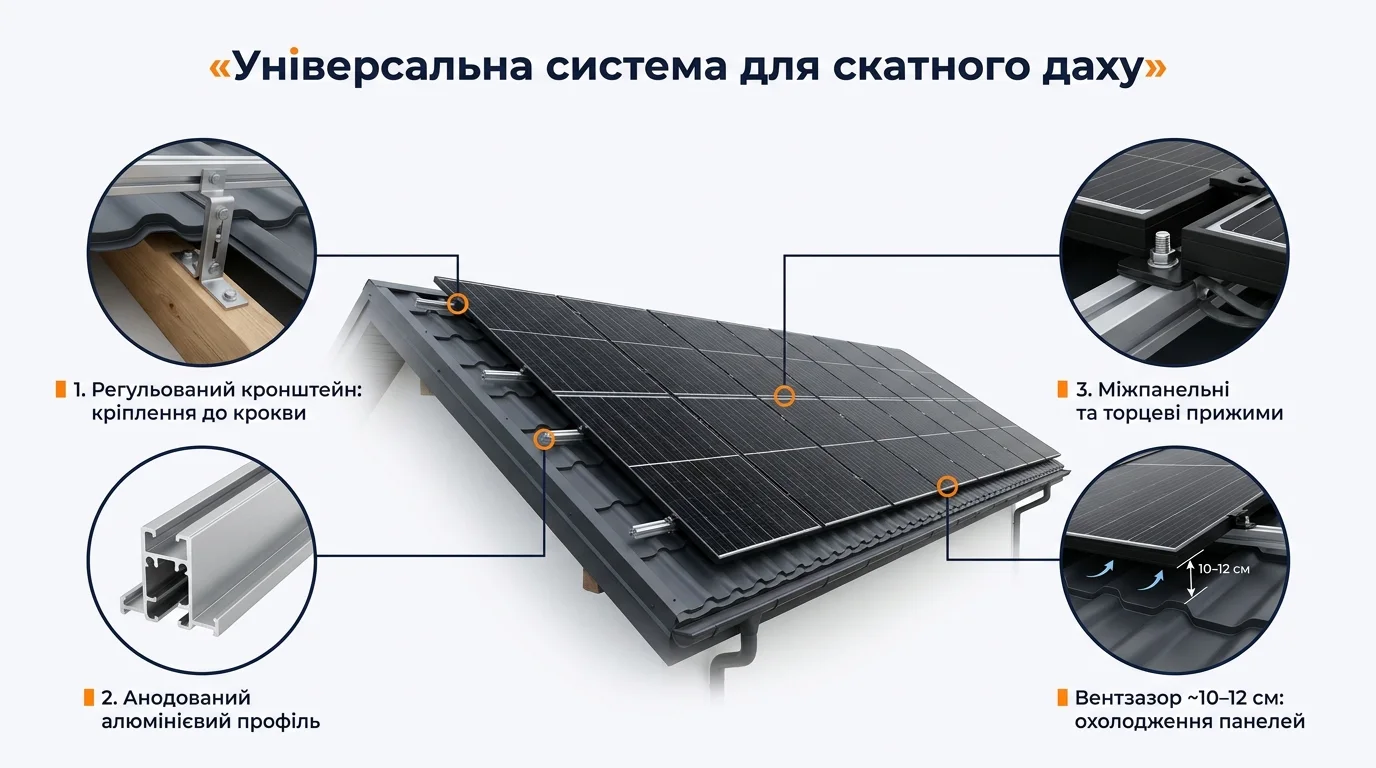

| Універсальна (скатний дах) | металочерепиця, профнастил, шифер, бітумка, кераміка | = кут даху | найнижча ціна за кВт | кут і азимут диктує дах |

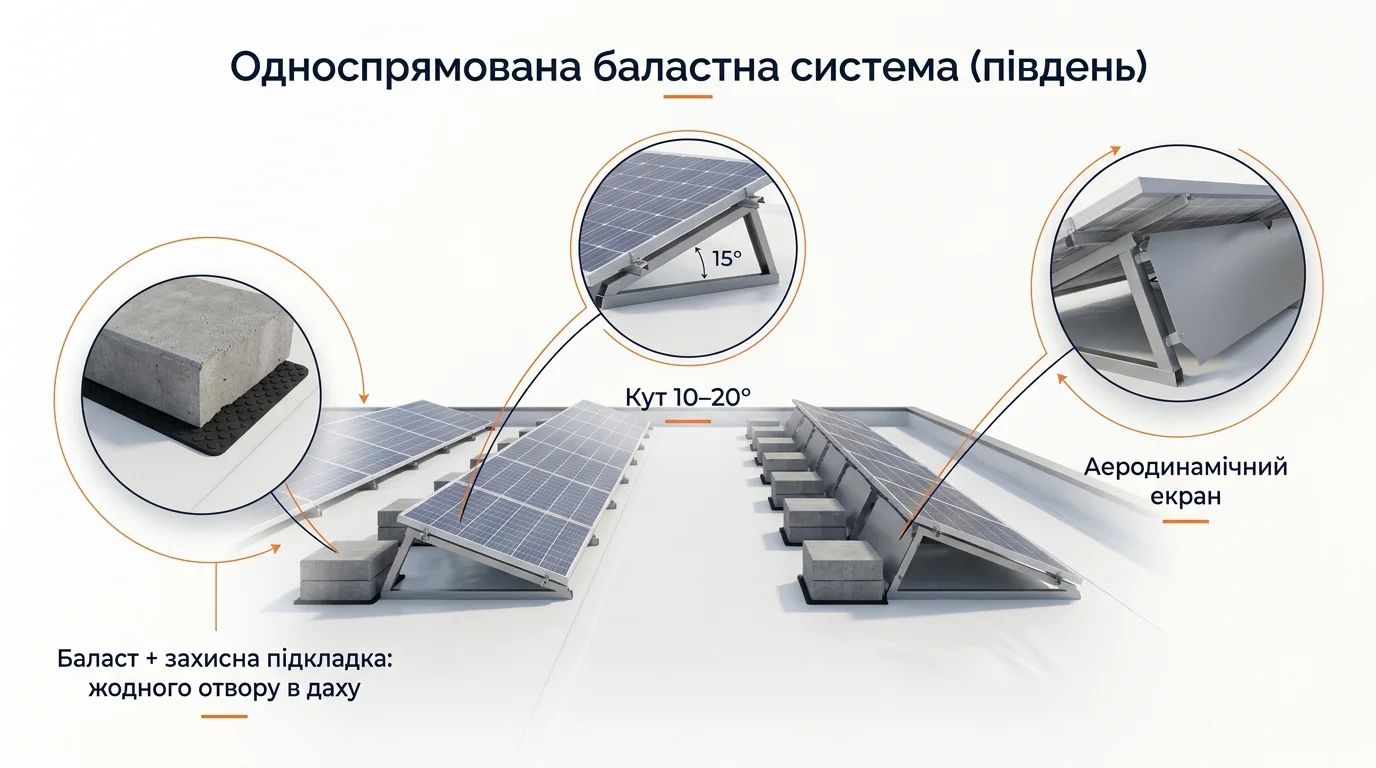

| Баластна | плоский дах, мембрана, руберойд | 10–20° | нуль отворів у покрівлі | потрібен запас несучої здатності |

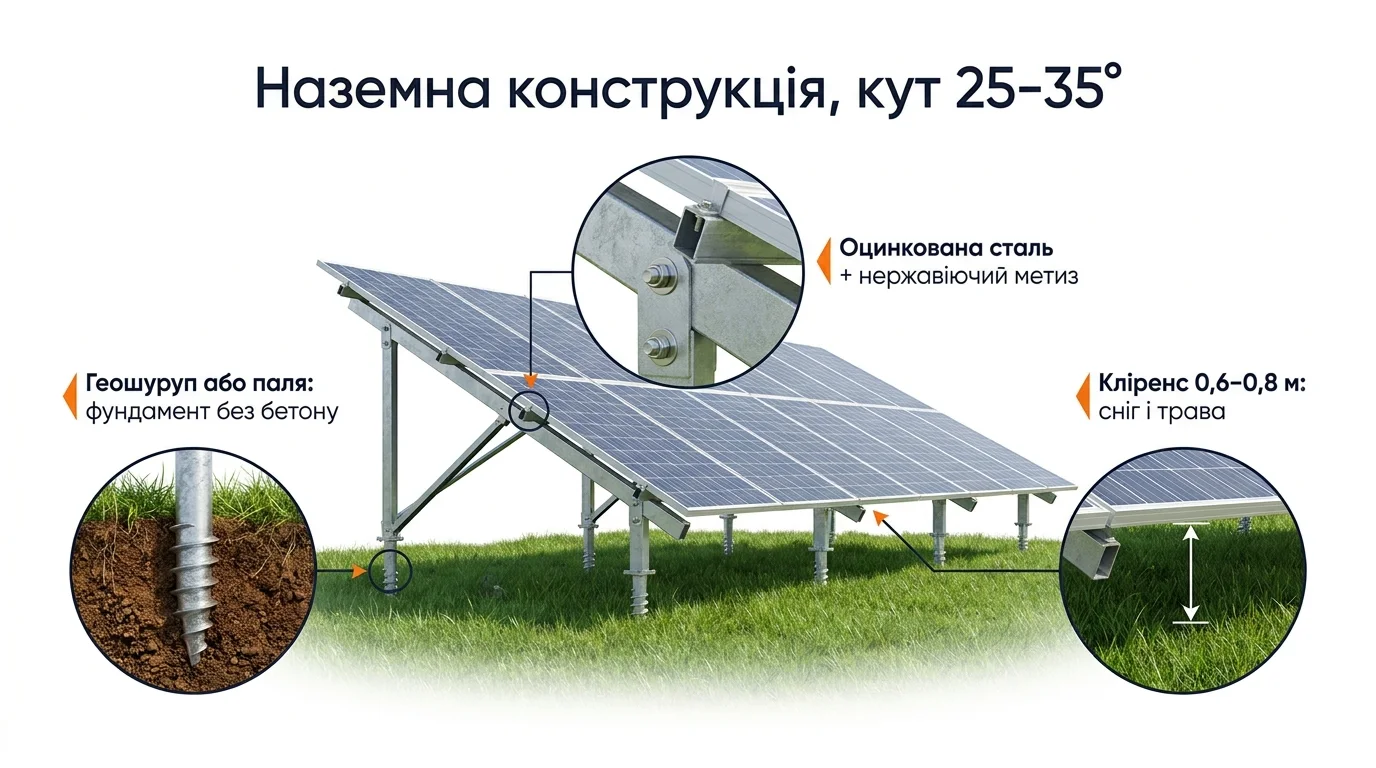

| Наземна | ґрунт, бетон, щебінь | 25–35° | оптимальний кут, легкий сервіс | займає ділянку, довші кабельні траси |

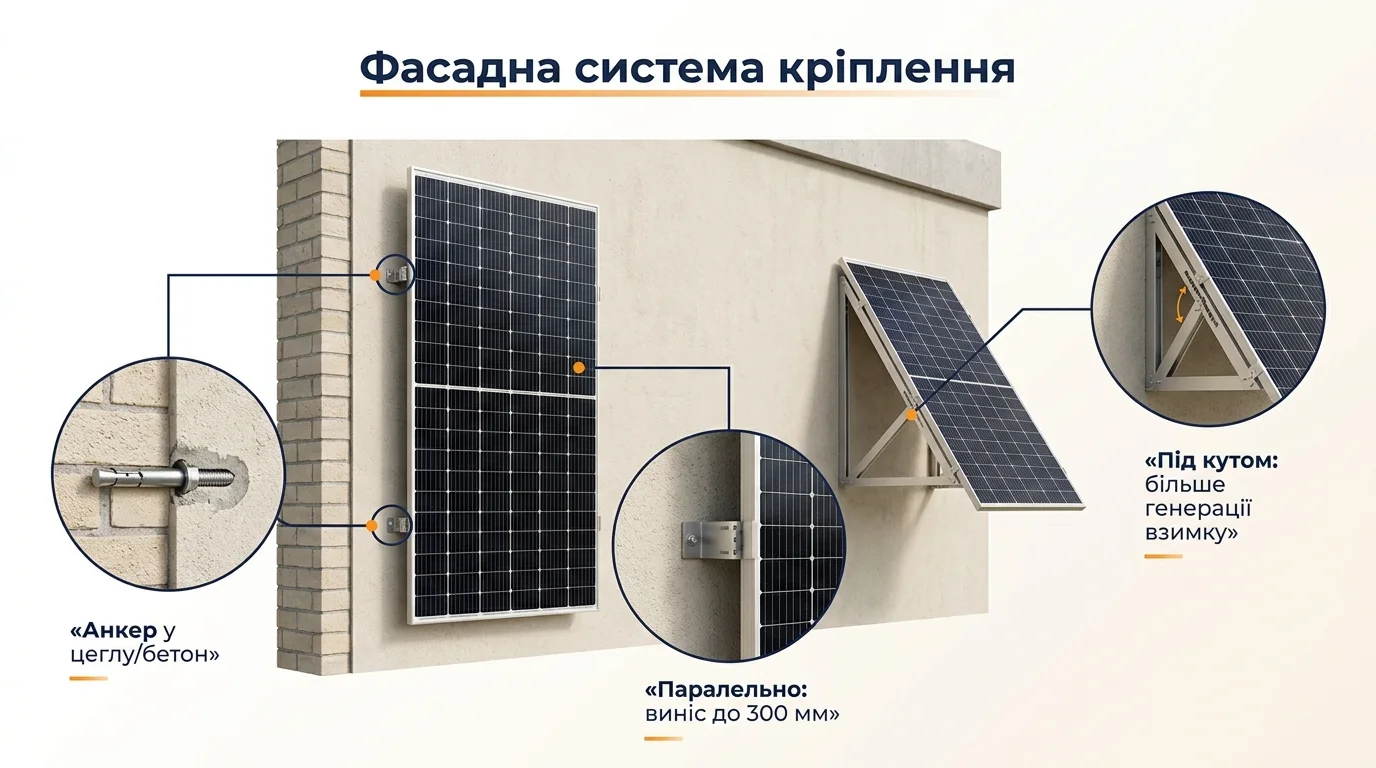

| Фасадна | цегла, бетон, паркан | 90° або з виносом | працює взимку, скидає сніг | -20…-30% річної генерації |

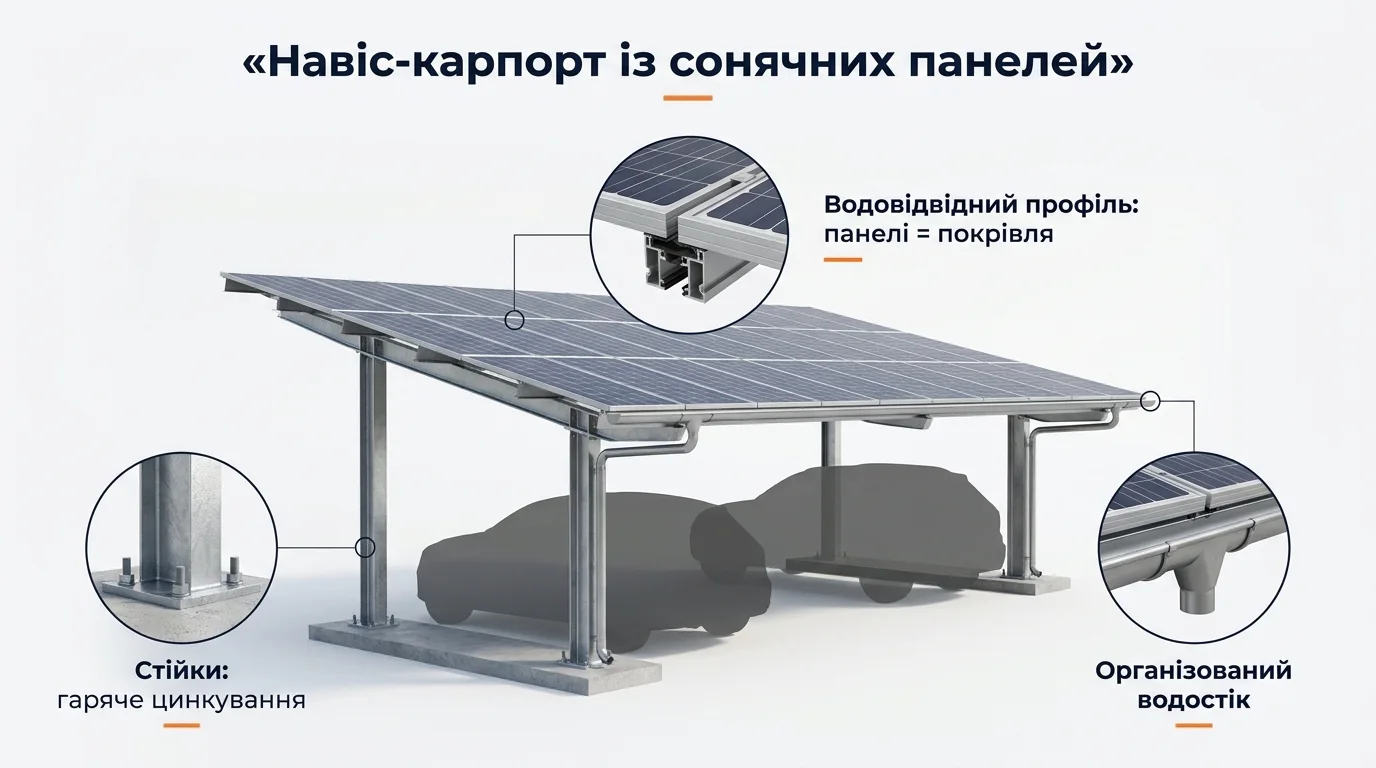

| Навіс / карпорт | окремий каркас | 5–15° | генерація + функція навісу | найдорожча конструкція за кВт |
З чого має бути зроблене кріплення
Тут проста і жорстка логіка. Станція стоїть на вулиці 25 років, і кожен елемент має пережити ці 25 років без обслуговування. Тому в нормальних системах працюють лише три матеріали:
- анодований алюміній — монтажні профілі та прижими. Легкий, не іржавіє, тримає геометрію;
- сталь з цинковим покриттям, нанесеним методом Сендзимира — несучі каркаси баластних і наземних систем, де потрібна жорсткість за розумні гроші;
- нержавіюча сталь А2 — весь кріпильний метиз: болти, шпильки, гайки.
Окремий момент, який часто ігнорують, — гальванічна пара. Алюмінієва рама панелі в контакті з чорною сталлю у вологому середовищі створює електрохімічну корозію: за кілька років рама «з'їдається» у точці контакту. Саме тому саморобні каркаси з фарбованого кутника — погана ідея навіть тоді, коли вони «міцніші на вигляд». Фарба тріскається на першому ж циклі замерзання, далі процес незворотний.
Вітер і сніг: що насправді тримає кріплення
Найпоширеніше хибне уявлення — що панель треба тримати «від ваги». Насправді критичне навантаження майже завжди вітрове, і воно працює на відрив. Панель площею 2,6 м² на пориві 25–30 м/с перетворюється на крило з підйомною силою в сотні кілограмів. Тому:
- крок кронштейнів на скатному даху — 1,1–1,6 м і рахується від вітрової та снігової зони, а не береться «як у сусіда»;
- крайні ряди і кути масиву навантажені в 1,5–2 рази більше центру — там крок опор зменшують;
- на баластних системах вагу баласту рахують окремо для центральних і краєвих рядів;
- консольні звиси профілю за останній кронштейн обмежують (зазвичай не більше 40% прольоту).
Снігове навантаження в Україні теж не абстракція: у Карпатах і на півночі розрахункове значення втричі вище, ніж у Причорномор'ї. Для скатних дахів під кутом понад 45° сніг майже не затримується, а от масиви під 10–15° на плоских дахах збирають повний шар — це враховується і в каркасі, і в баласті. Як кут впливає на зимову генерацію, ми детально розбирали у статті про кут панелей, сніг і зиму.
П'ять помилок, які ми найчастіше виправляємо за іншими
- Кріплення в лист покрівлі, а не в крокву. Саморіз у металочерепиці тримає, поки не прийшов перший буревій. Потім — вирвані листи і панелі на газоні.
- Чорний металевий кутник замість системного профілю. Дешевше на старті, корозія і перекошений масив — через два-три роки.
- Баласт «на око». Замало — систему совгає вітром по даху, забагато — перевантажений дах. Обидва варіанти бачили наживо.
- Відсутність вентиляційного зазору. Панель, притиснута до покрівлі, влітку перегрівається і втрачає 5–10% генерації, а точка роси під нею вбиває покрівлю.
- Герметик замість правильного вузла. Герметик — це доповнення до механічного ущільнення, а не заміна. Живе 3–5 років, дах має жити 25.
Як ми підбираємо кріплення під об'єкт
Спочатку — аудит поверхні: тип і стан покрівлі, крок крокв, для плоских дахів — пиріг покрівлі та несуча здатність, для землі — ґрунт. Далі рахуємо вітрове і снігове навантаження за зоною об'єкта, розкладку панелей з урахуванням країв і тіней, і тільки потім специфікацію: профілі, кронштейни, прижими, метиз. На виході клієнт бачить не рядок «кріплення — комплект», а зрозумілий перелік з кроком опор і схемою розкладки. Що перевірити на даху до кошторису — є окремий чекліст аудиту даху.
Готові комплекти кріплень для типових дахів і компоненти окремо — у категорії «Кріплення для сонячних панелей». Якщо об'єкт нетиповий, простіше надіслати фото даху і розміри — підберемо систему і порахуємо специфікацію безкоштовно.
Часті запитання
Скільки коштує кріплення відносно всієї СЕС?
Зазвичай 3–7% бюджету станції. На скатному даху дешевше, на плоскому з баластом і на землі — дорожче через каркас і баласт або палі. Економія тут дає мізерний виграш у кошторисі, але створює головний ризик для даху і панелей.
Яке кріплення потрібне для металочерепиці?
Регульовані кронштейни або шпильки, які кріпляться до крокви крізь хвилю покрівлі, плюс алюмінієвий профіль і прижими. Сам лист металочерепиці навантаження не тримає — тільки крокви. Детальний розбір вузлів — у статті про кріплення за типами покрівлі.
Чи можна ставити панелі на плоский дах без свердління?
Так, для цього існують баластні системи: каркас утримується вагою бетонних блоків, гідроізоляція не пошкоджується. Потрібно перевірити несучу здатність даху — баласт додає від 15 до 60 кг на квадратний метр.
Що краще на плоскому даху: південь чи схід-захід?
Південь дає більше генерації з кожної панелі, схід-захід — до 30–40% більше панелей на тій самій площі та рівніший графік протягом дня. Для власного споживання бізнесу схід-захід часто вигідніший. Порівняння з цифрами — у розборі баластних систем.
З чого роблять якісні кріплення?
Профілі — анодований алюміній або сталь з цинком Сендзимира, метизи — нержавійка А2. Чорна сталь без покриття і саморізи по дереву в силових вузлах — ознака кустарного монтажу.
Яке навантаження витримує система кріплення?
Якісні системи розраховані на вітер до 30 м/с і сніговий район України при кроці кронштейнів 1,1–1,6 м. Але реальна цифра залежить від проєкту: висоти будівлі, зони, кута, краєвих ефектів. Тому крок опор рахують під конкретний дах, а не беруть з каталогу.
