Дванадцять пунктів, які треба закрити до того, як на дах приїде перша палета. Пропущений пункт коштує або переробки, або протікання через два роки.
Перед монтажем СЕС дах перевіряють за дванадцятьма пунктами: несуча здатність крокв, стан покрівлі й залишковий ресурс, орієнтація та кут, зимові тіні, місце під кабельні траси, доступ для обслуговування, вітрове й снігове навантаження регіону, блискавкозахист, вентиляційний зазор під модулями, тип кріплення під конкретне покриття, розташування вікон і димарів, а також узгодження з мешканцями чи ОСББ.
Несуча здатність: єдиний пункт, який не можна оцінити на око
Сонячний модуль важить 20-25 кг, кріплення додає 3-5 кг на квадратний метр. Разом із сніговим навантаженням це 60-90 кг/м² у пікові моменти. Для більшості сучасних дахів це в межах норми, але є типові винятки.
- Старі будинки з дерев'яними кроквами. Крок крокв 1,2 м і переріз 50×150 мм — вже питання, особливо якщо деревина має ознаки гниття біля мауерлата.
- Мансардні дахи після перепланування. Часто частину елементів вирізали під вікна, і схема роботи конструкції змінилась.
- Плоскі покрівлі з баластною системою. Тут вага більша через баласт: 80-120 кг/м². Плита має витримати.
- Легкі профнастилові дахи господарських будівель. Прогони розраховані на власну вагу покриття і сніг, не більше.
Якщо будинок старший за 30 років, якщо крокви мають видимі дефекти або якщо плануєте баластну систему на плоскій покрівлі — розрахунок конструкції обовʼязковий. Це не бюрократія: перевантажена крокв'яна система дає прогин, який виявляється тільки після першого снігопаду.
Стан покрівлі: правило залишкового ресурсу
Станція живе 25 років. Покрівля під нею має жити щонайменше стільки ж. Демонтаж і повторний монтаж масиву заради заміни покриття коштує 30-50% вартості початкового монтажу.
| Покриття | Загальний ресурс | Коли ставити СЕС |
|---|---|---|
| Металочерепиця | 25-35 років | Якщо покрівлі менше 10 років |
| Фальцева покрівля | 40-60 років | Майже завжди можна |
| Бітумна черепиця | 20-30 років | Якщо менше 8 років |
| Керамічна черепиця | 50+ років | Можна, але кріплення дорожчі |
| Шифер | 20-30 років | Тільки після оцінки стану, часто ні |
| Мембрана на плоскій | 15-25 років | Якщо менше 5 років, тільки баласт |
Просте правило: якщо покрівлю доведеться міняти протягом найближчих 10 років — міняйте до монтажу станції. Це дешевше і чесніше, ніж потім розбирати масив.
Тіні: чому оцінювати їх треба взимку
Затінення — найбільш недооцінений фактор. Один затінений модуль у стрінгу знижує вироблення всього стрінгу, бо струм у послідовному ланцюзі визначається найслабшим елементом. Байпасні діоди частково рятують, але не повністю.
Головна пастка: тіні оцінюють улітку, коли сонце високо. У грудні воно піднімається на 15-20° над горизонтом, і тіні стають утричі довшими. Дерево за 15 метрів, яке в липні не заважає, у грудні накриває половину масиву.
- Димарі й вентиляційні виходи. Дають вузьку, але рухому тінь протягом дня — найгірший варіант для стрінгу.
- Антени і блискавкоприймачі. Часто їх просто не помічають на етапі проєкту.
- Сусідній будинок або дерева. Дерева ще й ростуть — закладайте перспективу на 10 років.
- Власні ряди панелей. На плоскій покрівлі передній ряд тінить задній; відстань між рядами рахують за зимовим кутом сонця.
Оптимізатори потужності або мікроінвертори дозволяють кожному модулю працювати незалежно. Це дорожче на 15-25%, але при частковому затіненні повертається вже за кілька років.
Аудит даху: дванадцять пунктів до монтажу
Пройдіть перед підписанням договору. Кожен непозначений пункт — це або переробка, або протікання за два роки.
Надішліть непозначені пункти — скажемо, які з них справді критичні для вашого об'єкта, а які можна відкласти.
Перевірити з інженеромКабельні траси, доступ і те, про що згадують останнім
Ці пункти не впливають на генерацію, зате визначають, скільки коштуватиме обслуговування станції наступні 20 років.
- Траса від масиву до інвертора. Чим коротша, тим менші втрати. DC-кабель має бути в гофрі або лотку, стійкий до ультрафіолету, з нормальним радіусом згину.

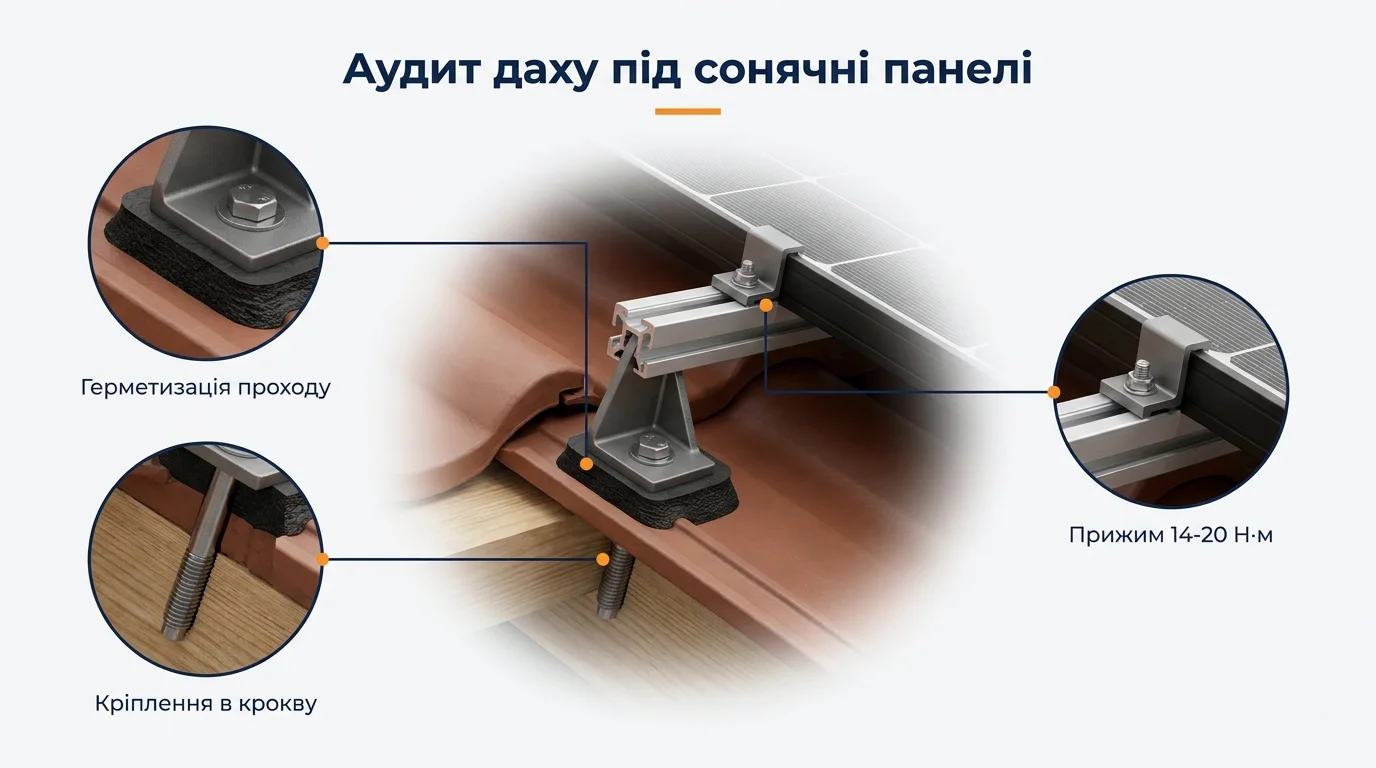

- Прохід крізь покрівлю. Найчастіше місце протікань. Потрібен спеціальний прохідний елемент під конкретне покриття, а не монтажна піна.
- Доступ для миття і огляду. Якщо панелі стоять упритул до країв даху, помити їх безпечно неможливо. Залишайте технологічні проходи.
- Місце під інвертор. Тінь, вентиляція, захист від опадів, доступ на рівні очей. Інвертор на сонці влітку працює з обмеженням потужності.
- Заземлення й блискавкозахист. Металевий масив на даху — це елемент, який треба включити в систему захисту, а не ігнорувати.
Вітер і сніг: чому регіон має значення
Кріплення розраховують не «на око», а за навантаженнями конкретного району. Два фактори працюють у різні боки:
Вітер намагається відірвати масив, особливо на краях і кутах даху, де виникає вихрове розрідження. Тому по периметру покрівлі зазвичай залишають вільну зону, а кількість точок кріплення в крайніх рядах збільшують.
Сніг тисне вниз і сповзає. У сніжних районах додають снігозатримувачі нижче масиву — інакше сніговий пласт, зійшовши з панелей, зриває водостік або травмує людину внизу.
Обидва навантаження нормовані за районами України. Вам із цього потрібне одне: відкрийте комерційну пропозицію і знайдіть тип кріплення та кількість точок на модуль. Немає цих рядків — перед вами не проєкт, а прайс, і за наслідки платитимете ви.
| Параметр | Орієнтир | Що це означає на практиці |
|---|---|---|
| Вага модуля з кріпленням | 20-30 кг | На м² разом зі снігом — до 90 кг у пік |
| Баластна система на плоскій | 80-120 кг/м² | Потрібен розрахунок несучої здатності плити |
| Висота сонця в грудні | 15-20° | Тіні втричі довші, ніж улітку |
| Відстань між рядами на плоскій | 2-2,5 висоти ряду | Рахується за зимовим кутом, а не за літнім |
| Втрата від затінення 10% площі | до 30% генерації | Стрінг обмежується найслабшим модулем |
| Мінімальний зазор під модулем | 10-15 см | Вентиляція знижує нагрів і втрати влітку |
Помилки, які найдорожче обходяться
Чим загрожує: Демонтаж і повторний монтаж масиву коштує 30-50% початкового монтажу.
Як правильно: Спершу покрівля, потім станція — навіть якщо це відкладає проєкт на сезон.
Чим загрожує: У грудні тіні втричі довші, і масив втрачає найдефіцитнішу генерацію.
Як правильно: Тіні моделюють за зимовим положенням сонця або обходять обʼєкт у грудні.
Чим загрожує: Через два роки зʼявляється протікання, яке шукають по всьому даху.
Як правильно: Використовуйте штатні прохідні елементи під конкретне покриття.
Чим загрожує: Вітрове розрідження на кутах зриває крайні модулі, а обслуговування стає небезпечним.
Як правильно: Залишайте вільну зону по периметру і технологічні проходи для миття.
- Покрівля має пережити станцію: якщо міняти її треба протягом 10 років — міняйте до монтажу.
- Тіні оцінюють за грудневим сонцем; узимку вони втричі довші, ніж улітку.
- Один затінений модуль обмежує весь стрінг — при неминучих тінях потрібні оптимізатори.
- Прохід крізь покрівлю робиться штатним елементом, а не піною: це головне місце протікань.
- Якщо в пропозиції немає типу кріплення і кількості точок на модуль — це прайс, а не проєкт.
Часті запитання
Чи можна ставити панелі на шифер?+
Технічно можна за допомогою спеціальних кріплень, але треба оцінити стан листів: старий шифер крихкий і тріскає під точковим навантаженням. Крім того, вік шиферної покрівлі часто вже не залишає потрібних 20 років ресурсу. Дешевше замінити покриття зараз, ніж через пʼять років демонтувати і вдруге монтувати весь масив.
Скільки місця треба на 10 кВт?+
Сучасний модуль на 550-600 Вт займає близько 2,6 м². Для 10 кВт потрібно 17-18 модулів, тобто близько 45-50 м² корисної площі скату. На плоскій покрівлі з рядами і проходами закладайте в 2-2,5 раза більше через відстані між рядами.
Чи псують панелі покрівлю?+
Правильно змонтована система не псує, а частково захищає покриття від ультрафіолету і граду. Проблеми виникають від неправильних проходів крізь покрівлю, від кріплення в неналежні точки і від відсутності вентиляційного зазору.
Що робити, якщо дах орієнтований на схід і захід?+
Це робочий варіант: східно-західна орієнтація дає приблизно на 15-20% менше річної генерації, але рівніший профіль протягом дня — генерація починається раніше і закінчується пізніше. Для самоспоживання це іноді навіть зручніше за південний скат.
Чи потрібен блискавкозахист для СЕС?+
Металевий масив на даху змінює картину розтікання струму, тому його заземлення й узгодження з наявною системою захисту обовʼязкові. Окремо ставлять пристрої захисту від імпульсних перенапруг на DC- і AC-сторонах — вони рятують інвертор при близькому розряді.
Скільки триває монтаж станції на 10 кВт?+
Для скатного даху з готовою покрівлею — зазвичай 2-4 робочі дні: день на кріплення і модулі, день на кабельні траси й інвертор, день на підключення, налаштування і запуск моніторингу. Плоска покрівля з баластом займає більше через логістику.
