Для кожного покриття — свій вузол: металочерепиця і профнастил — регульовані кронштейни чи шпильки в крокву, шифер — шпильки з демпфером через просвердлений отвір, бітумка — кронштейн-«фартух» під гонт, кераміка — обхідний кронштейн без свердління черепиці. Спільне для всіх: несе крокви, а не лист; крок опор 1,1–1,6 м; метиз — нержавійка А2.
Кожен другий дзвінок про «дешевший монтаж» закінчується однаково: людям прикрутили профіль саморізами прямо в металочерепицю, перший рік усе добре, на другий — іржаві патьоки навколо саморізів, на третій — мокра плівка і крапля на стелі. Ремонт покрівлі під готовою станцією коштує дорожче, ніж різниця між «дешевим» і правильним монтажем разів у п'ять.
Правильний вузол кріплення завжди відповідає на три питання: у що передається навантаження (завжди в крокву або прогон, ніколи в лист), як герметизується прохід (механічно, а не «замажемо герметиком») і як покриття переживе затягування (шифер і кераміка — крихкі). Оберіть своє покриття нижче — покажемо вузол.
Вузли кріплення за покриттям
Яке у вас покриття даху?
Натисніть на своє покриття — сторінка перейде до вузла з фото-інфографікою. Нижче всі пʼять типів по порядку.

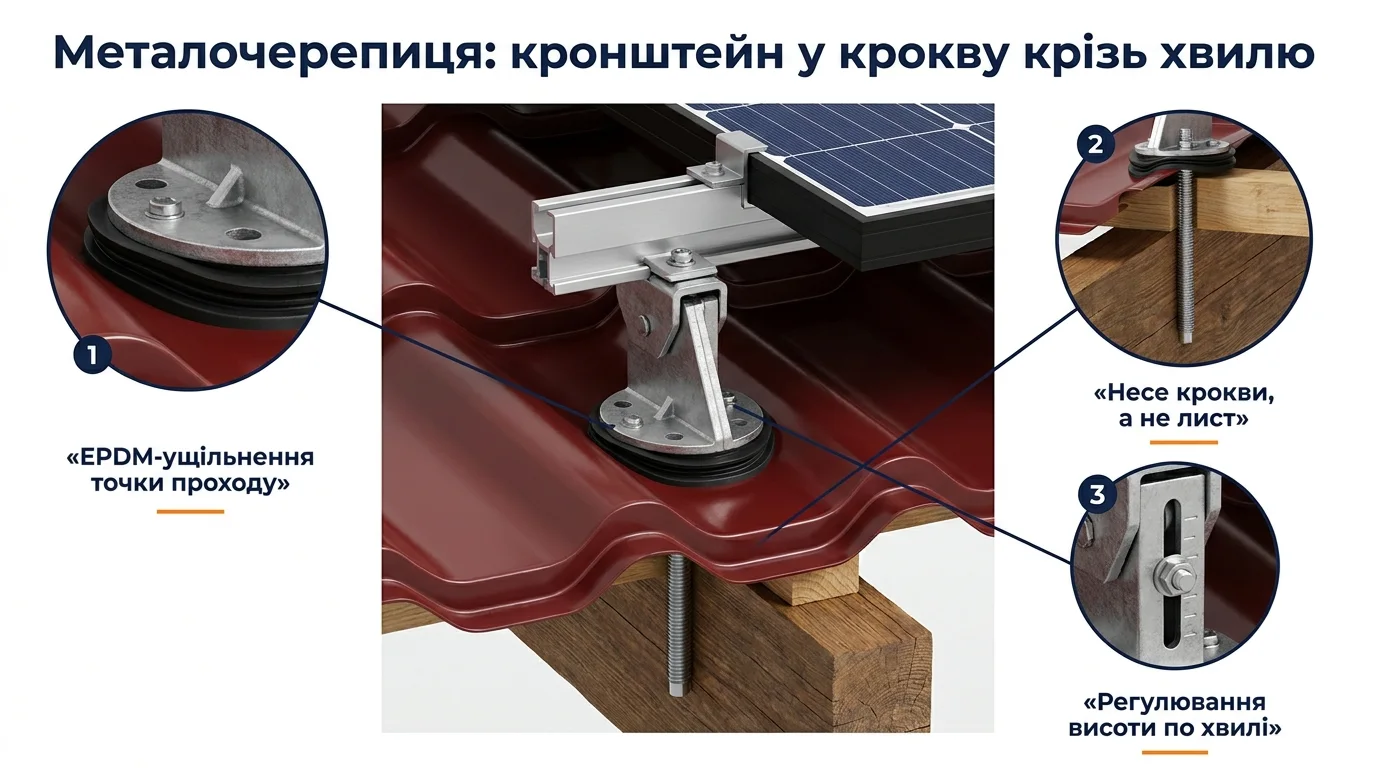

1. Металочерепиця
Регульований кронштейн у крокву крізь хвилю
EPDM-прокладка герметизує точку проходу

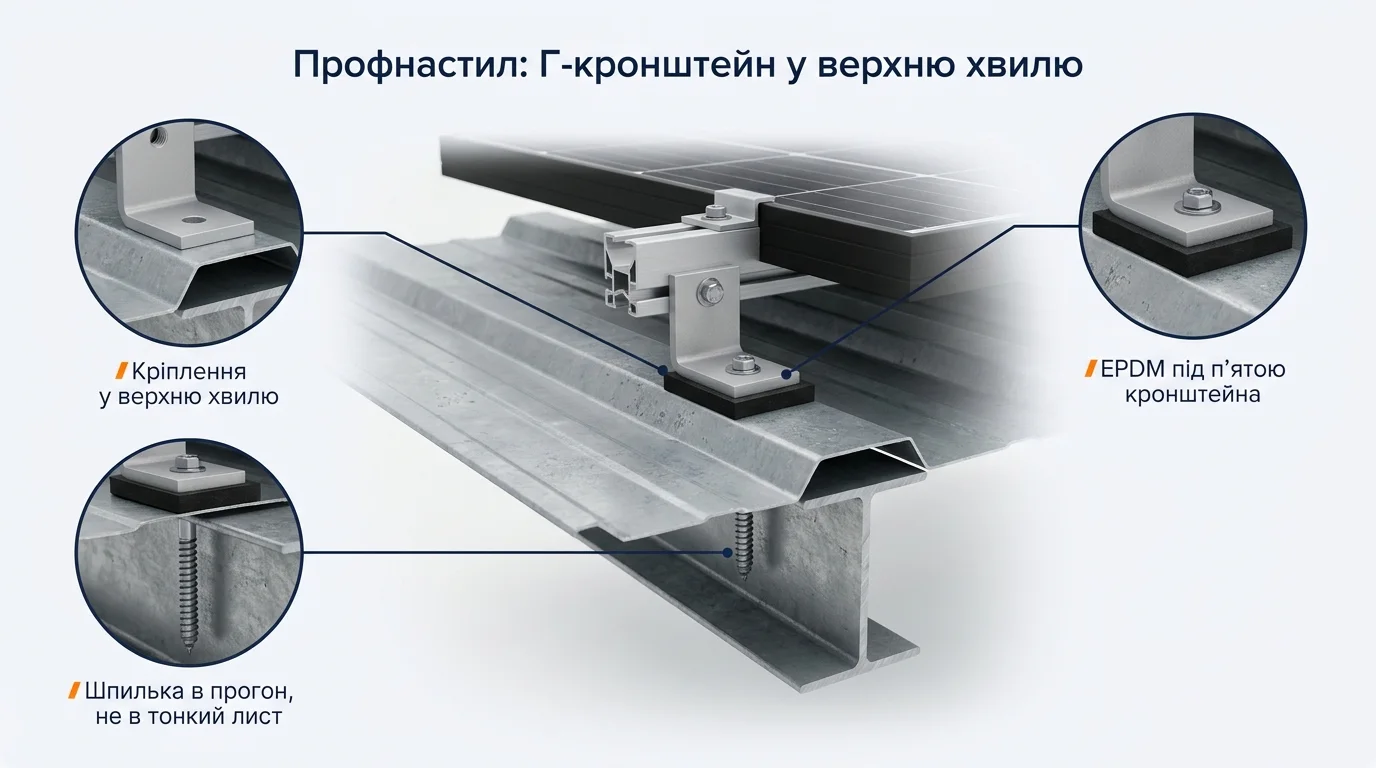

2. Профнастил
Г-кронштейн у верхню хвилю профнастилу
Короткий кронштейн + шпилька в прогон для великих прольотів

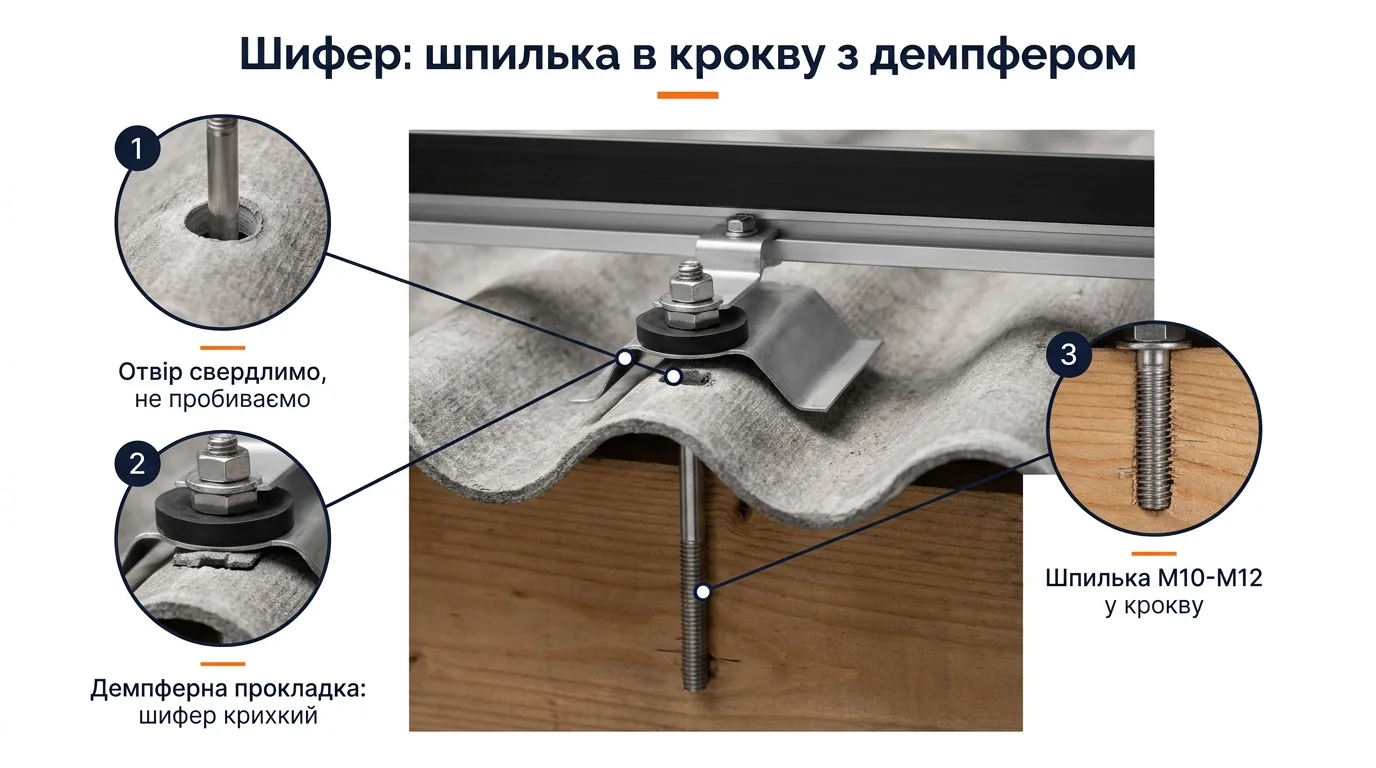

3. Шифер
Шпилька в крокву з демпферною прокладкою
Отвір свердлимо на 2-3 мм більше шпильки, не пробиваємо

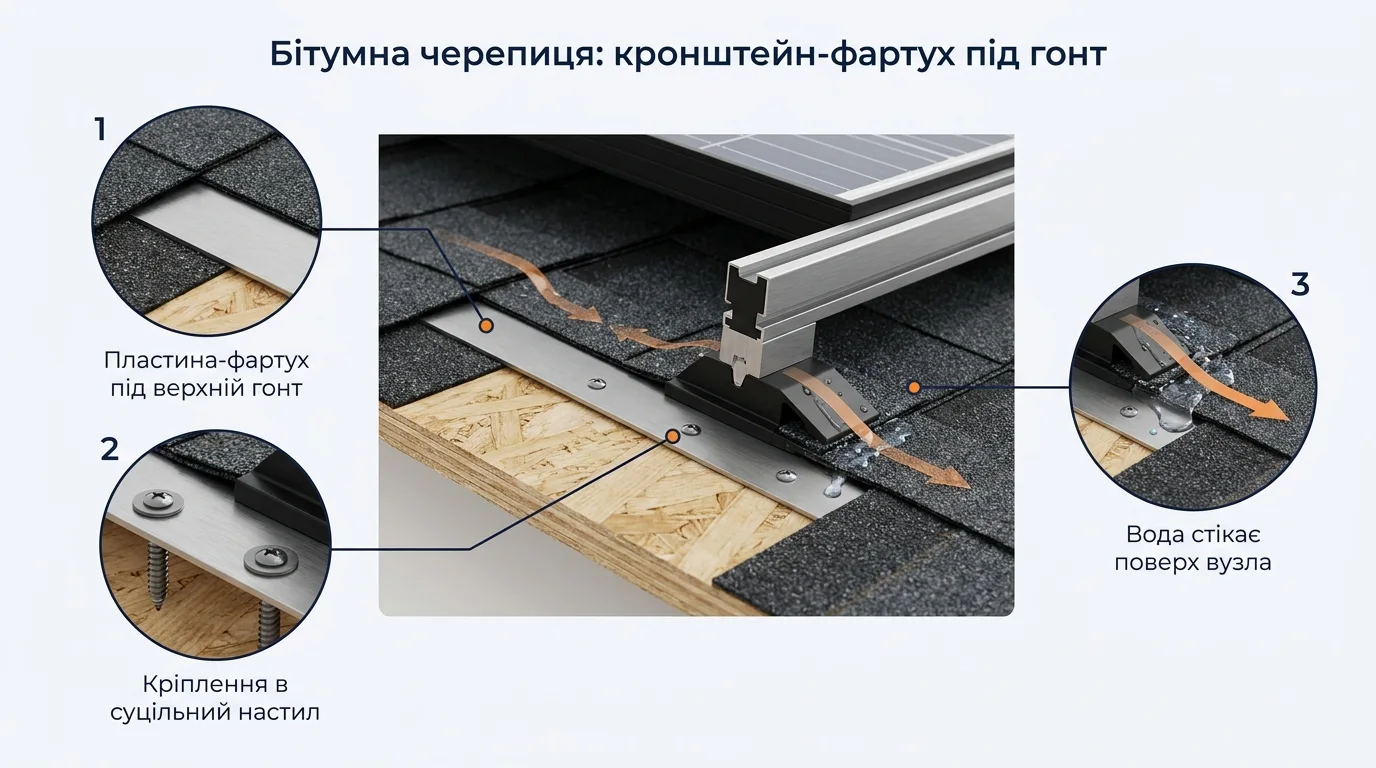

4. Бітумна черепиця
Кронштейн-фартух під гонт бітумної черепиці
Пластина заводиться під верхній ряд гонта — вода йде поверх

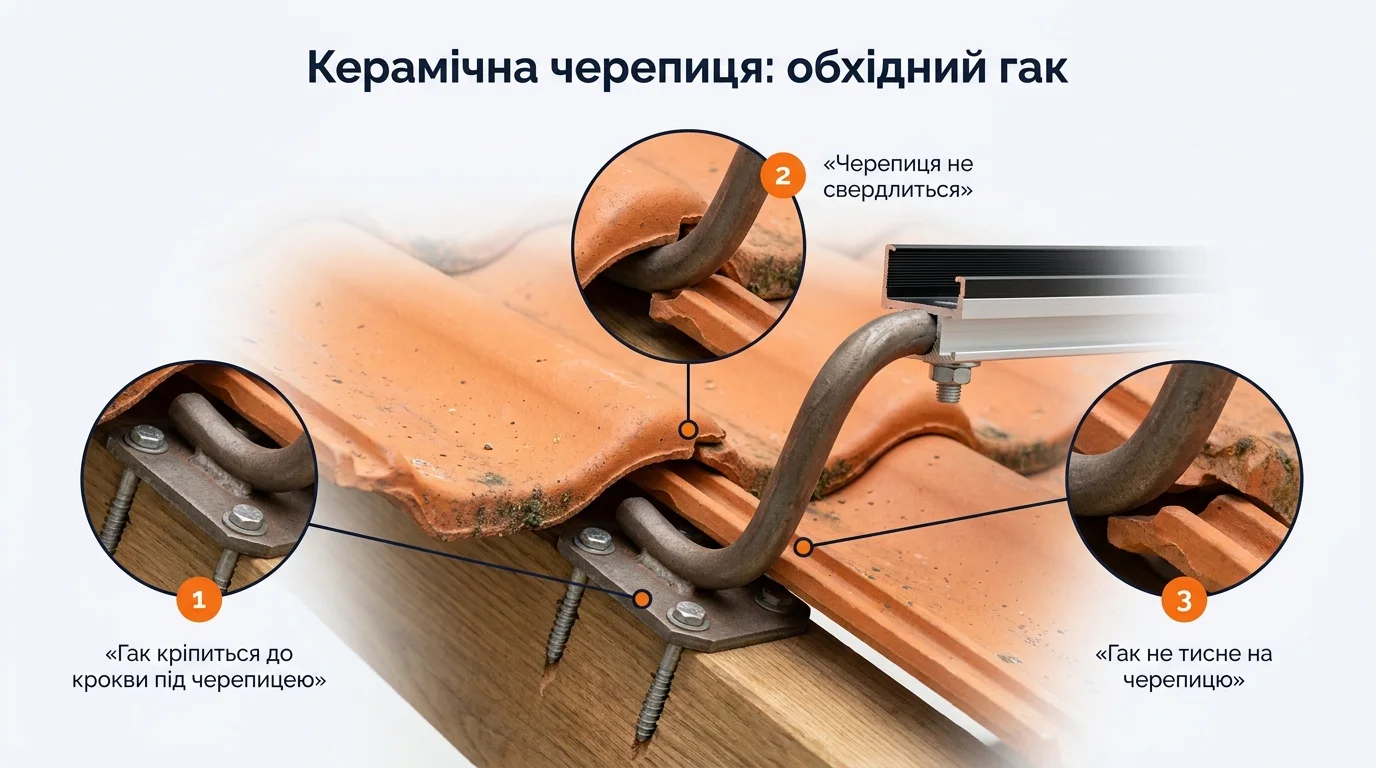

5. Керамічна черепиця
Обхідний кронштейн під черепицю
Гак обходить черепицю — сама черепиця не свердлиться
Анатомія вузла: три рівні, які мають зійтися
Незалежно від покриття, скатна система складається з трьох рівнів. Перший — кронштейн (крюк, шпилька або Г-подібна опора), який передає навантаження в несучу конструкцію даху. Другий — алюмінієвий монтажний профіль, який вирівнює площину і розподіляє вагу між кронштейнами; профілі зрощуються поздовжніми з'єднувачами. Третій — прижими: середні між панелями і крайні по торцях ряду, під рами 30–40 мм.
Несуча здатність систем розрахована на проліт 1,6–1,8 м між кронштейнами, але це стеля для м'яких умов. Для більшості регіонів України безпечний крок — 1,1–1,4 м, а на краях масиву та для високих будівель — ще щільніше. Причина проста: на краю даху вітровий тиск локально зростає в 1,5–2 рази, і саме крайні панелі відлітають першими.
Скільки чого потрібно: калькулятор комплекту
Оцінка для стандартних панелей ~1,13 м шириною, горизонтальна розкладка в два ряди профілю на ряд панелей. Це стартовий орієнтир для бюджету — фінальну специфікацію рахуємо по схемі розкладки.
+ поздовжні з'єднувачі профілю (по 1 на стик 3–4-метрових хлистів) і метиз А2. Потужність масиву: 5,2 кВт при панелях 430 Вт.
П'ять кроків монтажу, які варто проконтролювати особисто
- Розмітка по кроквах. Крокви шукають по кріпленню листів або з горища, і вже під них розмічають сітку кронштейнів. Якщо бригада розмічає «по хвилях», не заглянувши на горище, — зупиніть роботи: це головна причина слабких вузлів і мокрої стелі через два роки.
- Монтаж кронштейнів. Кожне покриття — за своїм вузлом із розділів вище. Отвори в шифері та кераміці лише свердлять, ніколи не пробивають, а метиз тягнуть із контролем моменту.
- Профіль. Площину виставляють по шнурці, хлисти зрощують з'єднувачами, звис за останній кронштейн — не більше 40% кроку опор.
- Панелі та прижими. Від нижнього ряду вгору, середні прижими між панелями, крайні на торцях. Момент затягування — за паспортом системи (зазвичай 14–20 Н·м), а не «від душі».
- Кабельні траси. Кабель у кліпсах під панелями, без провисань на покрівлі: на сонці незакріплений кабель втрачає ізоляцію за кілька років. Про це — окремий розбір про кабелі та захист СЕС.
Де економити можна, а де — ні
Можна економити на бренді профілю: алюміній 6005-Т5 з анодуванням у різних виробників працює однаково, різниця в ціні — до 20%. Можна — на «красивих» чорних прижимах, якщо станцію не видно з вулиці. Не можна економити на кронштейнах під конкретне покриття (універсальний «якось прикрутимо» — це протікання), на нержавіючому метизі та на кроці опор. І точно не варто змішувати алюмінієвий профіль зі сталевими саморобними опорами: у точці контакту різнорідних металів у вологому середовищі йде гальванічна корозія.
Перед тим як рахувати кріплення, чесно оцініть сам дах: вік покрівлі, стан крокв, тіні від димаря й сусідніх будівель. Ми зібрали повний список у чеклісті аудиту даху з 12 пунктів. Якщо покрівлі залишилося 5 років життя — спочатку покрівля, потім панелі, інакше через 5 років доведеться платити за демонтаж і повторний монтаж станції.
Часті запитання
Чи потече дах після монтажу панелей?
Ні, якщо вузол відповідає покрівлі: кріплення в крокву, механічне ущільнення проходу (EPDM, фартух або обхідний кронштейн), герметик лише як доповнення. Тече там, де профіль прикрутили саморізами в лист.
Який крок кронштейнів правильний?
Базово 1,1–1,6 м, точніше — за сніговою/вітровою зоною, висотою будівлі та кутом даху. Краї і кути масиву підсилюють: там навантаження в 1,5–2 рази вище.
Чим відрізняються кронштейни для металочерепиці та профнастилу?
Геометрією під хвилю. Для металочерепиці — регульовані кронштейни/шпильки в крокву крізь хвилю, для профнастилу — короткі Г-кронштейни у верхню хвилю або шпильки в прогон. Взаємозамінності немає.
Як не розколоти шифер?
Отвір тільки свердлити (не пробивати цвяхом!), між шифером і вузлом — демпферна прокладка, затягування з контролем моменту. І ходити по шиферу — лише по трапах.
Скільки кронштейнів на одну панель?
У середньому 2–3 при двох рядах профілю з кроком 1,1–1,6 м, плюс 2 прижими на панель. Рахуйте по схемі розкладки — калькулятор вище дає стартовий орієнтир.
