Що насправді виводить із ладу інвертори під час грози, чим відрізняються типи ПЗІП і чому площа кабельної петлі важливіша за громовідвід.
Сонячна станція не притягує блискавку, але збільшує площу, на якій наводяться імпульсні перенапруги від близьких розрядів. Базовий захист — ПЗІП типу 2 на DC-стороні біля інвертора, ПЗІП типу 2 на AC-вводі, зрівнювання потенціалів усіх металевих конструкцій і мінімізація площі кабельної петлі. Для обʼєктів із зовнішньою системою блискавкозахисту додається ПЗІП типу 1.
Прямий удар і наведена перенапруга — різні загрози
Плутанина між ними призводить до неправильних рішень.
Прямий удар у сам масив — рідкісна подія. Від нього рятує зовнішня система блискавкозахисту (громовідводи, струмовідводи, заземлювачі), яка приймає розряд на себе й відводить у землю. Це окремий проєкт, і потрібен він далеко не всім обʼєктам.
Наведена перенапруга — те, що виводить інвертори з ладу в більшості випадків. Розряд у сусідньому кварталі створює електромагнітний імпульс, який наводить у кабельних контурах напругу в кіловольти. Ніякого прямого попадання не потрібно.
Громовідвід без ПЗІП не рятує інвертор. ПЗІП без громовідводу — рятує в більшості реальних випадків. Тому починають саме з ПЗІП.

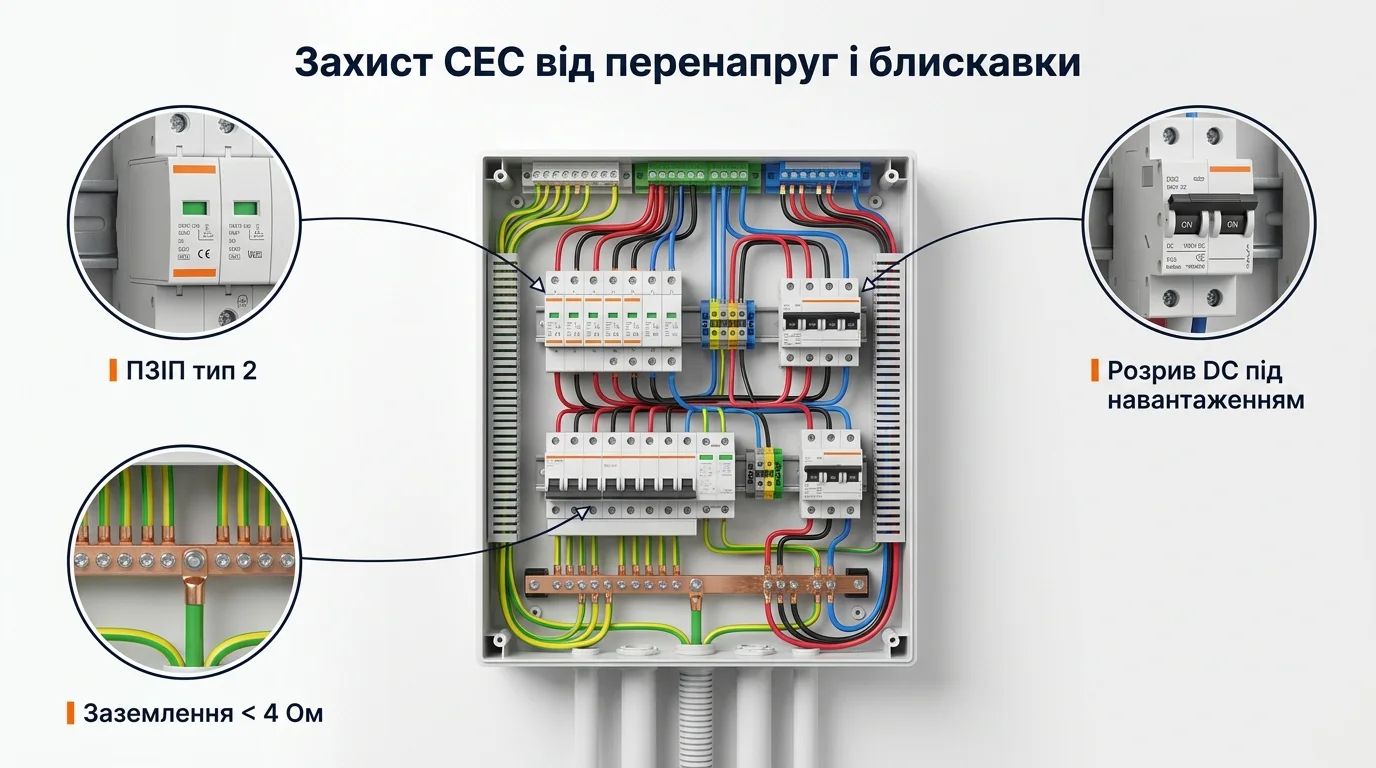

Типи ПЗІП і де кожен ставиться
| Тип | Що приймає | Де ставиться |
|---|---|---|
| Тип 1 | Частину струму прямого удару | На вводі обʼєкта із зовнішнім блискавкозахистом |
| Тип 2 | Наведені перенапруги | DC-вхід інвертора, AC-ввід, розподільчі щити |
| Тип 3 | Залишкові імпульси | Біля чутливого обладнання |
Для типової приватної станції без зовнішнього блискавкозахисту достатньо двох ПЗІП типу 2: один на DC перед інвертором, другий на AC-вводі. Це недорого й закриває більшість реальних сценаріїв.
Важлива деталь: DC-ПЗІП має бути саме для постійного струму, розрахований на напругу вашого масиву. Звичайний AC-ПЗІП на DC-стороні не працює як треба — при спрацюванні дуга на постійному струмі не гасне.
Площа кабельної петлі — головний параметр
Наведена напруга пропорційна площі контуру, який утворюють кабелі. Цей захист не коштує вам ні копійки — але тільки якщо його заклали на монтажі. Переробляти трасу на готовому даху дорого.
Ось що ви маєте побачити на своєму даху:
- Плюс і мінус ідуть поруч, в одній трасі. Якщо полюси розвели по різних краях даху, вони утворюють велику петлю, яка працює як антена і збирає кіловольти від близького розряду.
- Ніяких бухт зайвого кабелю. Скручена бухта — це індуктивність, яка ще й гріється під навантаженням.
- Траси короткі. Чим коротший шлях від масиву до інвертора, тим менша площа контуру і тим менше наводить.
- Жодної паралельної прокладки з силовими лініями. Наведення від сусідніх кабелів — окреме джерело перешкод.
Чекліст захисту від перенапруг
Пройдіть по своїй станції. Кожен непозначений пункт — це шанс втратити інвертор під час найближчої грози.
Надішліть непозначені пункти — скажемо, які з них справді критичні для вашого об'єкта, а які можна відкласти.
Перевірити з інженеромЗрівнювання потенціалів: чого зазвичай не роблять
Усі металеві конструкції на даху мають бути зʼєднані між собою і з системою заземлення обʼєкта.
- Рами й направляючі кріплень. Зʼєднуються між собою провідником відповідного перерізу, а не «через болт кріплення».
- Рамки модулів. Мають контакт із рамою через штатні зубчасті шайби або окремий провідник.
- Корпус інвертора. Підключається до PE за схемою виробника.
- Металеві елементи покрівлі. Якщо є металеве покриття, воно теж має бути в системі зрівнювання.
- Головна шина зрівнювання потенціалів. Точка, у якій сходяться всі провідники — вона має існувати фізично, а не «десь у щиті».
Без зрівнювання потенціалів під час імпульсу різні частини системи опиняються під різною напругою, і струм шукає шлях через електроніку інвертора.
Що робити, якщо гроза вже пошкодила систему
- Не вмикати навмання. Спершу візуальний огляд: сліди підгоряння, запах, стан ПЗІП (індикатор має бути зеленим).
- Перевірити ПЗІП. Спрацьований модуль замінюють — він одноразовий і після поглинання імпульсу більше не захищає.
- Перевірити опір ізоляції DC-кола. Мегомметром, це робить електрик. Пробита ізоляція небезпечна і не завжди видима.
- Прочитати журнал помилок інвертора. Він зафіксує подію і допоможе зрозуміти, куди прийшов імпульс.
- Зафіксувати для страховки й гарантії. Фото, дата, коди помилок. Пошкодження від грози — типовий страховий випадок, якщо обʼєкт застрахований.
Перевірка індикаторів ПЗІП і візуальний огляд зʼєднань зрівнювання потенціалів. Займає 15 хвилин і входить у стандартне щорічне обслуговування станції.
| Параметр | Орієнтир | Що це означає на практиці |
|---|---|---|
| Базовий комплект для приватної СЕС | 2 × ПЗІП тип 2 | На DC перед інвертором і на AC-вводі |
| ПЗІП тип 1 | за наявності громовідводу | Приймає частину струму прямого удару |
| DC-ПЗІП | тільки для постійного струму | AC-модуль на DC не гасить дугу |
| Площа кабельної петлі | прагне до нуля | Найдешевший захист, робиться на монтажі |
| Ресурс ПЗІП | одноразовий | Спрацював — підлягає заміні |
| Перевірка індикаторів | раз на рік | 15 хвилин у складі щорічного обслуговування |
Те, що захищають, і те, чим ведуть DC
Кабель за EN 50618 і акуратна траса без великої петлі помітно зменшують наведення від розряду. Власний DC-захист інвертора при цьому не скасовує окремих ПЗІП у боксі.
Ціни й наявність оновлюються щодня. Якщо потрібна інша потужність або ємність — напишіть, підберемо аналог з каталогу.
Помилки, які найдорожче обходяться
Чим загрожує: Велика площа контуру працює як антена і наводить кіловольти при близькому розряді.
Як правильно: Полюси ведуть поруч, в одній трасі, мінімізуючи площу петлі.
Чим загрожує: При спрацюванні дуга постійного струму не гасне, і модуль стає джерелом займання.
Як правильно: Для DC-сторони — тільки ПЗІП, розрахований на постійний струм і напругу масиву.
Чим загрожує: Громовідвід не захищає від наведених перенапруг, а саме вони псують інвертори найчастіше.
Як правильно: Починайте з ПЗІП типу 2 на обох сторонах; громовідвід — окрема задача.
Чим загрожує: Спрацьований модуль виглядає так само, але вже нічого не захищає.
Як правильно: Перевірка індикаторів раз на рік у складі планового обслуговування.
- Інвертори псує не прямий удар, а наведена перенапруга від розряду поблизу.
- Базовий комплект — два ПЗІП типу 2: на DC перед інвертором і на AC-вводі.
- DC-ПЗІП має бути саме для постійного струму: AC-модуль не гасить дугу на DC.
- Площа кабельної петлі між плюсом і мінусом має прагнути до нуля — це безкоштовний захист.
- ПЗІП одноразовий: після спрацювання його замінюють, а індикатор перевіряють раз на рік.
Часті запитання
Чи притягують сонячні панелі блискавку?+
Ні. Панелі не змінюють ймовірність прямого удару — вона визначається висотою обʼєкта і рельєфом. Але масив збільшує площу кабельних контурів, у яких наводяться перенапруги від близьких розрядів, тому захист від імпульсів стає актуальнішим.
Чи потрібен громовідвід для будинку з СЕС?+
Не завжди. Необхідність зовнішнього блискавкозахисту визначається категорією будівлі, її висотою й розташуванням, а не наявністю панелей. А от ПЗІП потрібні в будь-якому разі — і вони коштують незрівнянно менше.
Скільки коштує захист від перенапруг?+
Два ПЗІП типу 2 плюс монтаж — це невелика сума на тлі вартості інвертора, який вони рятують. Це один із найкращих за співвідношенням ціни й ефекту елементів системи.
Як зрозуміти, що ПЗІП спрацював?+
У більшості модулів є механічний індикатор: зелене віконце змінюється на червоне. Частина моделей має контакт дистанційної сигналізації, який можна вивести в моніторинг. Спрацьований модуль замінюють — він більше не захищає.
Чи покриває гарантія пошкодження від грози?+
Зазвичай ні: це не виробничий дефект, а зовнішній вплив. Тому і потрібен захист. Якщо обʼєкт застрахований, пошкодження від грози часто є страховим випадком — важливо зафіксувати подію фото і кодами помилок інвертора.
Чи можна поставити ПЗІП самому?+
Модуль ставиться на DIN-рейку, але робота в щиті під напругою і правильне підключення до PE — це для електрика. Помилка тут не просто не дасть захисту, а може створити небезпеку.
