Баластна система тримається вагою бетонних блоків — дах не свердлиться, гідроізоляція ціла. Навантаження 15–60 кг/м², кути 10–20°, вітростійкість до 30 м/с. Південне компонування дає максимум з панелі, схід-захід — на 30–40% більше панелей на тій самій площі та рівніший графік генерації. Для бізнесу з денним споживанням найчастіше виграє схід-захід.
Ви дивитесь на дах свого складу і бачите дві тисячі квадратних метрів, які просто гріються на сонці. Енергетик бачить там 200–300 кВт станції, яка закриє денне споживання холодильників і компресорів. А покрівельник одразу нагадає головне: мембрану свердлити не можна, бо гарантія на покрівлю закінчиться в момент першого анкера.
Баластна система вирішує цей конфлікт. Каркас із трикутних опор стоїть на даху власною вагою, притиснутий бетонними блоками. Жодного отвору, жодного дотику до гідроізоляційного килима — між опорою і мембраною лежить захисна підкладка. Знімається так само просто, як ставиться: наприкінці строку служби покрівлі систему можна тимчасово демонтувати і повернути.
Південь чи схід-захід: порівняйте самі
Звідки береться цифра баласту
Баласт протидіє не вазі, а вітру. Панель під кутом — це аеродинамічний профіль: потік, що набігає, створює підйомну силу і перекидний момент. Розрахунок зводиться до питання, скільки кілограмів треба покласти на кожну опору, щоб система не зрушила і не перекинулась при розрахунковому пориві (для якісних систем — до 30 м/с).
На підсумкову цифру працюють чотири фактори:
- вітрова зона і висота будівлі — на 12-поверховому даху в степовій зоні тиск вітру суттєво вищий, ніж на 2-поверховому складі за лісосмугою;
- кут нахилу — кожен градус збільшує парус: система на 20° вимагає помітно більше баласту, ніж на 10°;
- положення ряду — краї та кути масиву ловлять посилені пориви, там баласту кладуть у 1,5–2 рази більше, ніж у центрі;
- аеродинамічні екрани — задні і бічні дефлектори «зрізають» підйомну силу і дозволяють зменшити загальну вагу.
У підсумку типовий діапазон — 15–60 кг/м² разом із системою і панелями. Це менше, ніж розрахункове снігове навантаження для більшості регіонів України (70–160 кг/м²), тому здоровий залізобетонний дах зазвичай має запас. Але «зазвичай» — не аргумент, коли йдеться про ваш дах: для легких покрівель по профлисту і старих будівель потрібна проєктна документація або обстеження конструкцій. Це кілька днів і невеликі гроші проти ризику отримати тріщини в плитах під готовою станцією.
Що лежить між системою і мембраною
Найдешевша частина системи — і та, про яку найчастіше «забувають» у дешевих кошторисах, — захисні підкладки. Під кожною опорою і під кожним баластним блоком має лежати прокладка: гумова, з геотекстилю або зі шматка тієї ж ПВХ-мембрани. Вона розподіляє точковий тиск і не дає каркасу протерти покрівельний килим на термічних рухах (мембрана «дихає» з перепадами температури, і система мікроскопічно совається відносно неї тисячі разів на рік).
Баластні системи сумісні з ПВХ-мембраною, євроруберойдом, руберойдом і навіть профнастилом з малим ухилом. Для мембранних дахів окремо перевіряють сумісність матеріалів: пластифікатори ПВХ не дружать з деякими гумами, тому підкладки беруть із сумісного матеріалу — дрібниця, яка через 10 років вирішує, чи буде дах сухим.
Монтаж: чому це швидше, ніж здається
Опорні трикутники приходять на об'єкт у зборі, тому монтаж великої станції йде темпом сотні кіловат на тиждень: розкладка підкладок за схемою, розстановка опор, баластні блоки, профіль, панелі, прижими. Ні перфоратора, ні герметика, ні «мокрих» процесів — систему можна ставити і взимку. Єдина важка логістика — підйом баласту на дах, її планують заздалегідь (кран або ліфт).
Важливий організаційний момент: сервісні проходи. Між масивами залишають доріжки для доступу до панелей, водостоків і вентиляційних виходів. Досвід показує: станція, яку незручно мити і обслуговувати, за пару років втрачає 5–8% генерації просто через пил і листя.
Коли баласт — не варіант
- несуча здатність даху вичерпана снігом і власною вагою покрівельного пирога — тоді залишаються анкерні рішення або інші типи кріплень;
- дах з ухилом понад 5–7° — баласт починає «повзти», потрібні упори або інша система;
- дуже високі будівлі у відкритій місцевості — розрахунковий баласт стає таким, що дешевше проєктувати анкерування через покрівлю з герметизацією вузлів;
- свіжа мембрана на гарантії — байдуже, баласт чи анкер: будь-які роботи на даху погоджуйте з покрівельником, який давав гарантію.
Часті запитання
Скільки важить баластна система на м² даху?
Разом із панелями, каркасом і баластом — 15–60 кг/м² залежно від вітрової зони, висоти будівлі, кута і положення ряду. Сніг взимку дає 70–160 кг/м², тому здоровий дах зазвичай має запас. Але перевірка несучої здатності — обов'язковий перший крок.
Чи пошкодить система гідроізоляцію?
Ні: система не анкериться, а під кожною опорою лежить захисна підкладка, що розподіляє тиск і захищає мембрану від протирання. Дах залишається без жодного отвору.

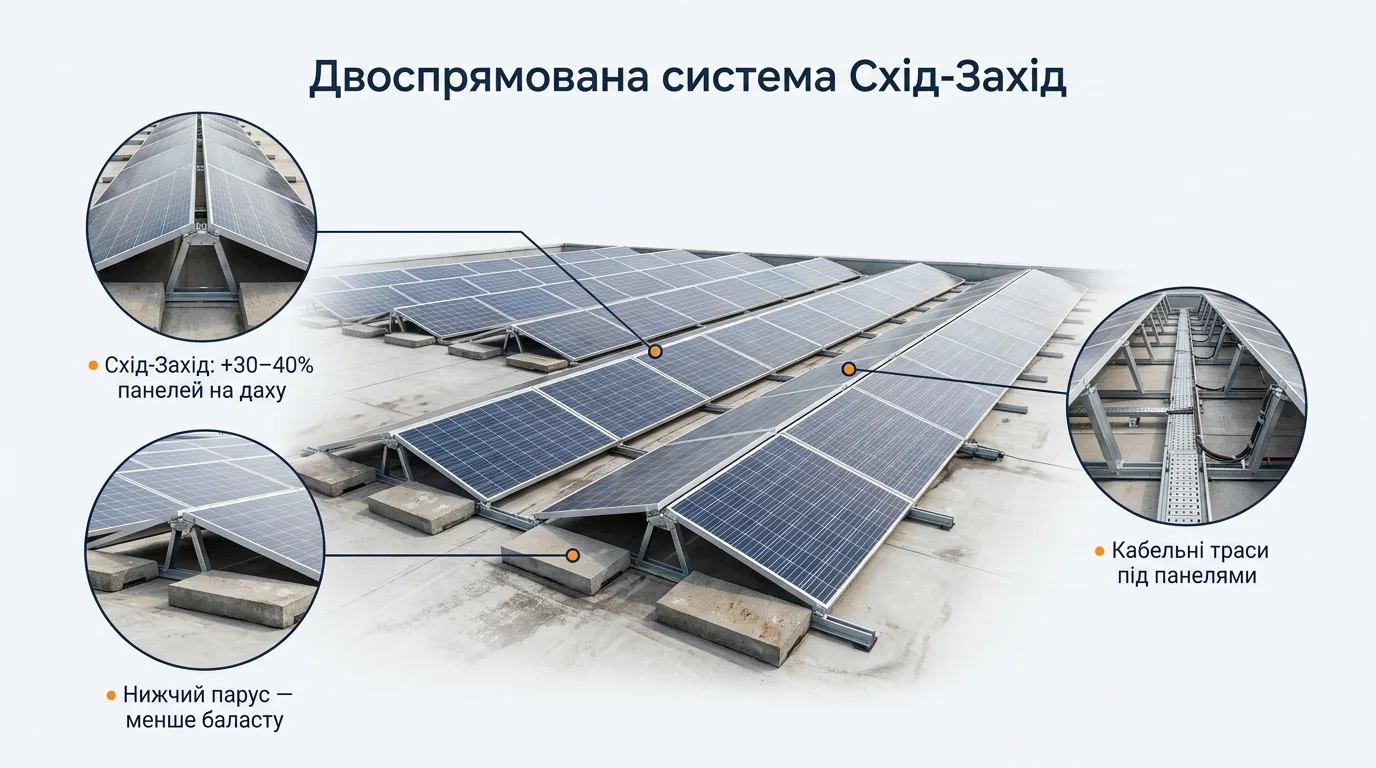

Що дає схід-захід проти півдня?
+30–40% панелей на тій самій площі, менший парус і менше баласту, рівний графік генерації з ранку до вечора — ідеально під власне споживання бізнесу. Ціна питання: кожна окрема панель дає на 10–15% менше, ніж південна.
Який кут нахилу оптимальний?
10–15° для схід-захід, 15–20° для південних систем. Більший кут — більше генерації взимку, але більший парус, більше баласту і ширші міжрядні проходи. Про сезонний вплив кута — окремий розбір.
Як зрозуміти, чи витримає дах?
Подивіться проєктну документацію будівлі — там є розрахункове корисне навантаження покриття. Немає документації — замовте обстеження конструкцій. Для типових з/б плит перекриття запас майже завжди є, для легких дахів по профлисту рахувати обов'язково.
