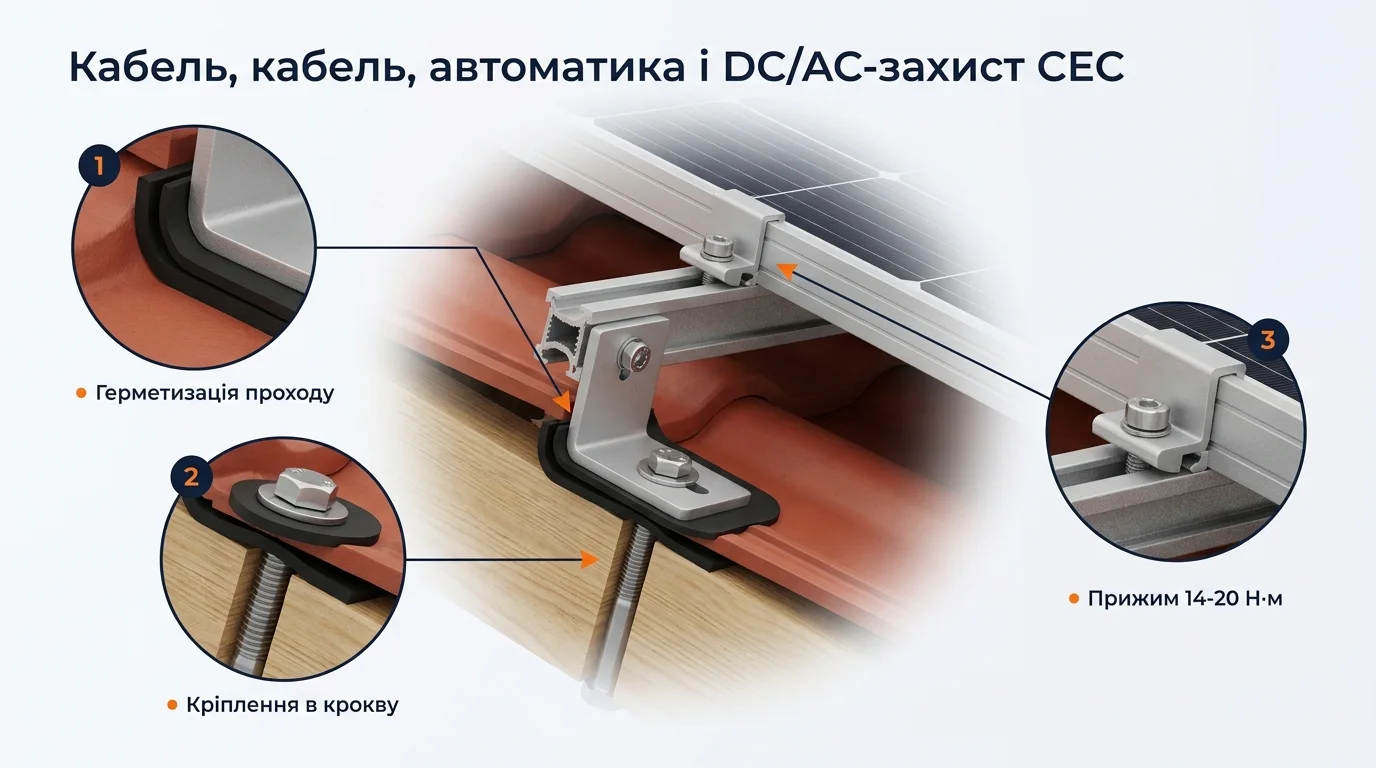

Кабель и защита — это 5-8% сметы, на которых чаще всего экономят, и 80% сервисных вызовов через два года. Разбираем, что именно идет не так.
Самые частые ошибки кабельной части СЭС: заниженное сечение DC-кабеля на длинной трассе, обычный кабель вместо солнечного с УФ-стойкой изоляцией, обжим коннекторов MC4 неоригинальным инструментом, отсутствие УЗИП на DC и AC сторонах и отсутствие отдельного DC-разъединителя возле инвертора. Каждая из них либо съедает проценты генерации ежедневно, либо создаёт реальный риск пожара.
Сечение DC-кабеля: почему «и так работает» тут не аргумент
На постоянном токе падение напряжения превращается в прямые потери генерации, и эти потери вы платите ежедневно в течение 25 лет.
Пример. Стринг 10 А, напряжение 400 В, трасса 40 метров, кабель 4 мм²:
2 × 0,0175 × 40 × 10 ÷ 4 = 3,5 В падения, то есть 0,88%. Приемлемо.
Тот же стринг кабелем 2,5 мм²: 5,6 В, то есть 1,4%. За год для станции 10 кВт это около 60 кВт·ч — каждый год, навсегда. Разница в стоимости кабеля окупается за первый сезон.
Для бытовых станций DC-трассы почти всегда делают кабелем 4 или 6 мм². Кабель 2,5 мм² на DC-стороне — повод задать монтажнику вопрос, почему именно так.
Посчитайте сечение для своей трассы
Укажите участок, мощность и длину. Для DC от батареи допустимое проседание берите 1-2%, для AC — до 3%.
Расчет по падению напряжения для меди (удельное сопротивление 0,0175 Ом·мм²/м). Это ориентир: окончательное сечение выбирают еще и по нагреву, способу прокладки, температуре и защитному аппарату.
Пришлите фото щита и длину трасс — проверим сечение, защиту и заземление до монтажа.
Проверить с инженеромСолнечный кабель — не то же самое, что обычный
Кабель на крыше живёт в условиях, для которых обычный ПВХ не рассчитан.
- Ультрафиолет. Изоляция обычного кабеля на солнце трескается за 2-4 сезона. Солнечный кабель имеет УФ-стойкую оболочку.
- Температура. На крыше летом металл разогревается до 70-80 °C. Солнечный кабель рассчитан на -40…+90 °C.
- Двойная изоляция. Стандарт для DC-кабеля: пробой одной оболочки не приводит к контакту жил.
- Гибкость. Многопроволочная медная жила выдерживает вибрацию от ветра, монолитная — ломается.
- Маркировка. На оболочке должно быть обозначение типа солнечного кабеля и сечение. Нет маркировки — нет уверенности.
Коннекторы MC4: место, где прячется половина проблем
Разъёмы выглядят простыми, но именно они чаще всего становятся причиной нагрева и дуги.
- Обжим правильным инструментом. Пассатижи не дают нужного усилия. Плохо обжатый контакт имеет повышенное сопротивление и греется.
- Один производитель на всю трассу. Коннекторы разных брендов физически соединяются, но геометрия контакта отличается — это классическая причина нагрева. Это не суеверие, а требование большинства производителей.
- Правильное сечение под коннектор. Каждая модель рассчитана на конкретный диапазон, и 6 мм² в коннектор под 4 мм² не вставляют «с усилием».
- Затянутая гайка уплотнения. Незатянутая гайка пропускает влагу, и за год контакт окисляется.
- Щелчок при соединении. Разъём должен зафиксироваться. Недожатый коннектор — источник дуги.
Постоянный ток не имеет перехода через ноль, поэтому дуга на DC-стороне не гаснет сама, как на переменном. Дуга в плохом контакте горит, пока есть солнце. Это основная причина пожаров на солнечных станциях.
Защита: четыре аппарата, которых часто не хватает
| Аппарат | Где стоит | От чего спасает |
|---|---|---|
| DC-разъединитель | Между массивом и инвертором | Позволяет снять напряжение для обслуживания |
| УЗИП DC (тип 2) | На DC-входе инвертора | Импульс от близкого разряда молнии |
| УЗИП AC (тип 2) | На вводе и после инвертора | Коммутационные перенапряжения из сети |
| Предохранители стрингов | В DC-боксе | Обратный ток при параллельных стрингах (от 3 стрингов) |
Суммарно эти аппараты стоят копейки на фоне инвертора, который они спасают. Но именно их чаще всего нет в дешевых предложениях — они не видны на фото готовой станции.
Прокладка: мелочи, которые определяют срок службы
- Радиус изгиба. Не меньше 4-5 диаметров кабеля. Резкий излом нарушает структуру изоляции.
- Крепление стяжками. Только УФ-стойкие черные стяжки; белые рассыпаются за сезон. Не затягивать до деформации изоляции.
- Разделение полюсов. Плюс и минус ведут рядом, а не отдельными трассами по периметру: большая площадь петли собирает индукционные наводки от молнии.
- Без петель под панелями. Лишний кабель, скрученный в бухту, работает как индуктивность и греется.
- Защита от грызунов. На чердаках и в подвалах кабель ведут в гофре или лотке.
- Капельная петля перед вводом. Чтобы вода стекала, а не заходила в отверстие по кабелю.
| Параметр | Ориентир | Что это означает на практике |
|---|---|---|
| Типовое сечение DC-трассы | 4-6 мм² | 2,5 мм² — повод задать вопрос монтажнику |
| Допустимые потери на DC | до 1% | Каждый процент — это кВт·ч ежедневно в течение 25 лет |
| Температурный диапазон солнечного кабеля | -40…+90 °C | Обычный ПВХ на крыше трескается за 2-4 сезона |
| Радиус изгиба | 4-5 диаметров | Резкий излом нарушает изоляцию |
| Предохранители стрингов | от 3 параллельных | Обратный ток может превысить допустимый для кабеля |
| Доля кабеля и защиты в смете | 5-8% | Чаще всего экономят именно здесь |
Ошибки, которые дороже всего обходятся
Чем грозит: Потери 1,5-2% ежедневно в течение всего срока службы станции.
Как правильно: Считайте падение напряжения по формуле; для бытовых станций это обычно 4-6 мм².
Чем грозит: Разная геометрия контакта дает повышенное сопротивление, нагрев и риск дуги, которая на DC не гаснет сама.
Как правильно: Одна модель коннекторов на всю трассу, обжим штатным инструментом.
Чем грозит: Близкий разряд молнии выводит из строя входные каскады инвертора.
Как правильно: УЗИП тип 2 на DC-входе и на AC — это мелочь на фоне инвертора.
Чем грозит: Большая площадь петли собирает индукционные наводки при грозе.
Как правильно: Полюса ведут рядом, минимизируя площадь контура.
- Каждый процент потерь на кабеле — это киловатт-часы ежедневно в течение 25 лет.
- Солнечный кабель отличается УФ-стойкостью, температурным диапазоном и двойной изоляцией.
- Дуга на постоянном токе не гаснет сама — поэтому коннекторы и контакты критичны для безопасности.
- Четыре аппарата защиты стоят копейки, но именно их чаще всего нет в дешёвых предложениях.
- Плюс и минус ведут рядом: большая площадь петли собирает наводки от молнии.
Частые вопросы
Можно ли использовать обычный кабель ВВГ для панелей?+
На открытом участке — нет: изоляция не рассчитана на ультрафиолет и температуру крыши. В закрытой трассе внутри помещения это технически возможно, но сечение и температурный класс всё равно надо проверять. Разница в цене между ВВГ и солнечным кабелем небольшая.
Сколько стрингов можно соединить параллельно без предохранителей?+
Обычно два: при отказе одного стринга обратный ток от второго не превышает допустимый для модуля. От трёх параллельных стрингов предохранители нужны, и их номинал указан в паспорте панели.
Нужен ли DC-разъединитель, если в инверторе есть выключатель?+
Большинство современных инверторов имеют встроенный DC-выключатель, и этого обычно достаточно. Отдельный внешний разъединитель ставят, когда инвертор далеко от массива или когда этого требуют местные правила для доступа пожарных служб.
Как проверить состояние кабельной части после нескольких лет?+
Визуальный осмотр изоляции на трассе, проверка коннекторов на нагрев тепловизором под нагрузкой в солнечный день и замер сопротивления изоляции мегомметром. Последнее делает электрик; это стандартная процедура при ежегодном обслуживании.
Влияет ли длина AC-кабеля от инвертора до щита?+
Влияет меньше, чем DC, потому что напряжение выше, а ток меньше. Но при длинных трассах (более 30-40 метров) падение тоже нужно считать, особенно для трехфазных систем с большой мощностью.
Что делать, если коннекторы уже смешаны?+
Если станция работает и нет признаков нагрева, критической аварии завтра не будет. Но при ближайшем обслуживании стоит заменить разъёмы на однотипные. Проверьте контакты тепловизором в солнечный полдень — нагрев более 20 °C от окружающей температуры является поводом действовать немедленно.
