Инженерное описание: Must · Гибридные инверторы

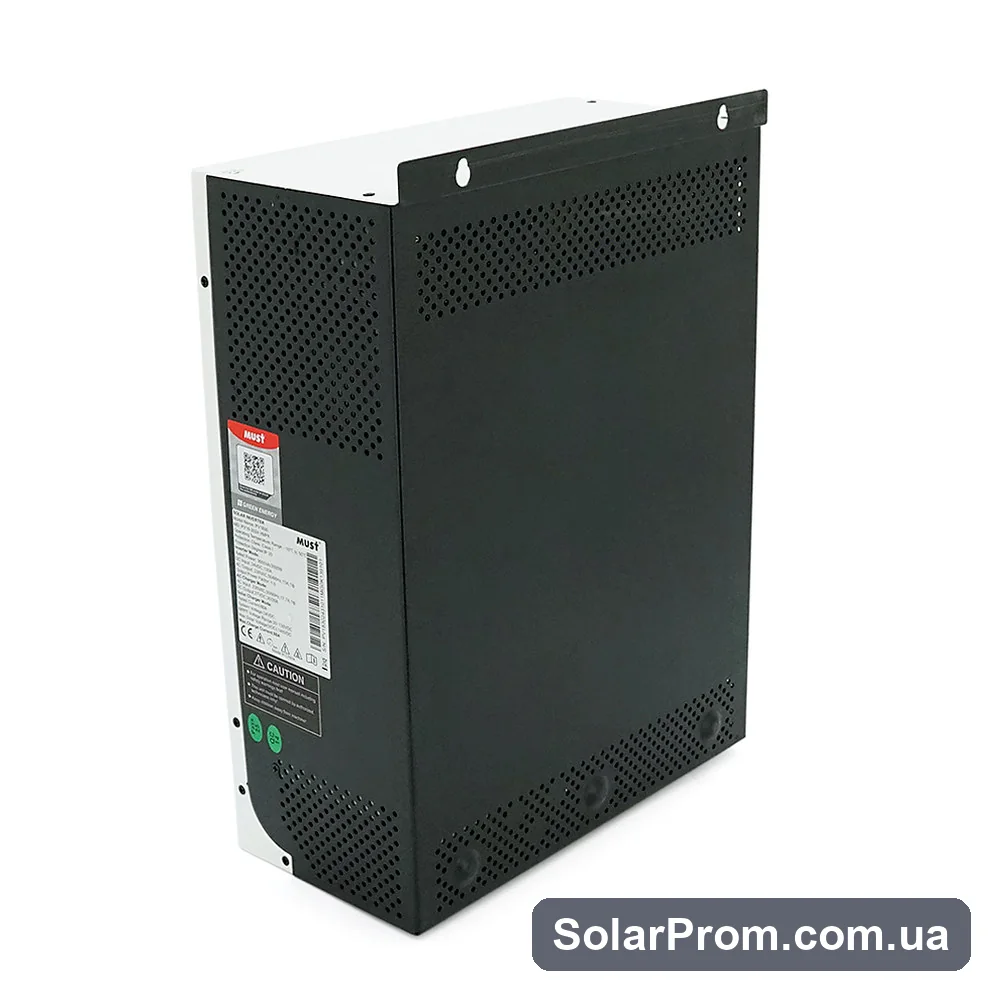

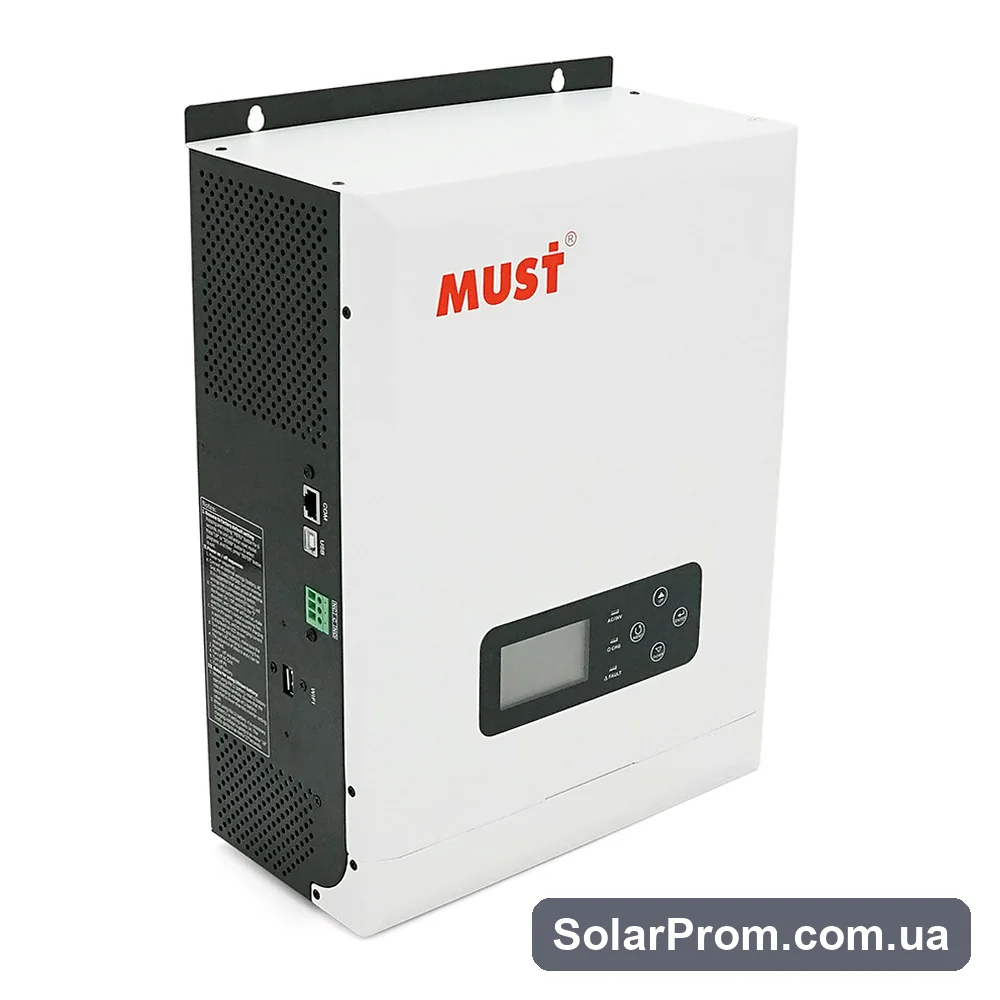

Автономный инвертор от производителя Must, Must PV18-3024 VMPK series (3 кВт, 24В, 50A) — это универсальное устройство, которое может работать как бесперебойный блок питания, так и от солнечных панелей. PV18-3024 VMPK — это новинка на рынке Украины, это устройство характеризуется возможностью работы без внешней сети.
Преобразователь напряжения содержит синусоидальный инвертор, интеллектуальное зарядное устройство от сети, контроллер MPPT заряда и блок микроконтроллерного управления. Инвертор может подмешивать электроэнергию от солнечных панелей и электросети или дизель/бензогенератора и подавать её на выход преобразователя.
Инвертор включает 24-вольтовую систему в режиме работы от АКБ, то есть при последовательном подключении вы можете подключить 2 аккумулятора по 12 В или 1 АКБ на 24 В для реализации системы резервного питания на случай отключения электросети.
Напряжение на MPPT трекере от 30 до 80 В, ток — 50 А, его габаритные размеры — 272x355x100 мм, вес — 7.8 кг.
Модель: PV18-3024 VMPK Диапазон рабочих температур: -10°C-50°C Класс защиты: Класс 1 Степень защиты: IP 20 Инверторный режим: Номинальная мощность: 3000 ВА / 3000 Вт Вход постоянного тока: 24 В пост. тока, 130 А Выход переменного тока: 230 В перем. тока, 50 Гц, 13 А, 1 фаза Выходной коэффициент мощности: 1,0 Режим зарядного устройства переменного тока: Вход переменного тока: 230 В перем. тока, 50 Гц, 17,7 А, 1 фаза Выход постоянного тока: 27 В пост. тока, 30 / 20 А Режим солнечного зарядного устройства: Номинальный ток: 50 А Напряжение системы: 24 В пост. тока Диапазон напряжения MPPT: 30–80 В пост. тока Максимальное солнечное напряжение (VOC): 100 В пост. тока Максимальный ток заряда: 80 А МОДЕЛЬ PV18-3024 VMPK Напряжение батареи системы 24 В пост. тока ВЫХОД ИНВЕРТОРА Мощность инвертора 3000 Вт Пиковая мощность 6000 Вт Тип волны Чистая синусоида Регулировка напряжения переменного тока (режим батареи) (220 В перем. тока - 240 В перем. тока) ± 5% КПД инвертора 93% Время передачи 10 мс (для персональных компьютеров) 20 мс (для бытовой техники) ВХОД ПЕРЕМЕННОГО ТОКА Напряжение 230 В перем. тока Диапазон выходного напряжения (на выбор) 170–280 В перем. тока (для ПК), 90–280 В перем. тока (для бытовой техники), 184–253 В перем. тока (VDE4105) Частотный диапазон 50 Гц / 60 Гц (автоматическое программирование) АККУМУЛЯТОР Номинальное напряжение 24 В пост. тока Напряжение плавающего заряда 27 В пост. тока Защита от перенапряжения 31 В пост. тока СОЛНЕЧНОЕ ЗАРЯДНОЕ УСТРОЙСТВО И ЗАРЯДНОЕ УСТРОЙСТВО ПЕРЕМЕННОГО ТОКА Максимальное напряжение холостого хода фотоэлектрического модуля 100 В пост. тока Диапазон напряжения PV MPPT 30-80 В пост. тока Потребление в режиме ожидания 2 Вт Входная мощность фотоэлектрических модулей 1200 Вт максимальный ток солнечной зарядки 50 А максимальная эффективность 98% Максимальный ток нагрузки переменного тока 20 А или 30 А максимальный ток нагрузки 80 А Размеры Ш * Д * В (мм) 272*355*100 Вес нетто (кг) 11 Влажность От 5% до 95% относительной влажности (без конденсации) Т эксплуатации 0°С-55°С Т хранения -15°С -60°С
Перед покупкой стоит смотреть не только на название модели и цену: в категории «Инверторы гибридные» решает PV-вход, EPS, фазность, работа с LiFePO4 АКБ, генератором и резервными линиями. Проверим это бесплатно — вместе с тем, поместится ли оборудование в ваш щит, хватит ли кабельных трасс и защиты DC/AC.
В нормальном подборе гибридный инвертор не покупают изолированно. Сначала проверяют задачу: резервное питание под блэкауты, СЭС под собственное потребление, зелёный тариф, Net Billing, автономию квартиры, дома, офиса, магазина или ОСМД. После этого сверяют характеристики товара с реальной схемой объекта.
На что обратить внимание перед покупкой
- Проверяем MPPT, EPS, фазность и работу с LiFePO4 АКБ
- Считаем пусковые токи насосов, котла, холодильников и ворот
- Можно интегрировать с СЭС, сетью или генератором
- Отдельно проверяем PV-вход, EPS, фазность, работу с LiFePO4 АКБ, генератором и резервными линиями, чтобы товар не стал слабым звеном системы.
Где уместен этот товар
- СЭС под собственное потребление или Net Billing
- резерв критических линий через EPS/backup-выход
- интеграция с АКБ, сетью или генератором
Проверим совместимость бесплатно — до оплаты
Пришлите фото щитка и список того, что должно работать во время отключений. В течение рабочего дня инженер ответит, подходит ли это оборудование под ваш объект, хватит ли мощности и запаса по пусковым токам и не придётся ли докупать что-то ещё. Если не подходит — скажем прямо и предложим то, что подойдёт. Проверка бесплатная и ни к чему не обязывает.
FAQ по товару
Можно ли купить Гибридный инвертор MUST PV18-3024VMPK, 3000W, 24V, ток заряда 20 / 30A, 230V / 13A, MPPT (60А, 145 Vdc) отдельно?
Да, но перед оплатой стоит проверить совместимость с имеющимся инвертором, АКБ, щитом, кабельными трассами или солнечными панелями.
Подходит ли товар для резервного питания?
Зависит от сценария. Для резерва важны не только кВт или кВт*ч, но и пусковые токи, время автономии, фазность, защита и режим работы во время отключений.
Можно ли добавить этот товар к СЭС позже?
В большинстве систем это возможно, если с первого этапа заложить совместимость по напряжению, току, протоколам, месту монтажа и запасу по защите.
