Коротка відповідь (TL;DR)
Для котла потрібен лінійно-інтерактивний ДБЖ з чистою синусоїдою і наскрізним нулем та зовнішній акумулятор глибокого розряду. Потужність — сума котла і всіх насосів із запасом 30-40% на пуск. АКБ: щоденні відключення — LiFePO4 (3000-6000 циклів), рідкі — AGM/GEL/Carbon. Автомобільний стартерний — не можна. Для твердопаливного котла резерв насоса — питання безпеки: без циркуляції теплоносій закипає.

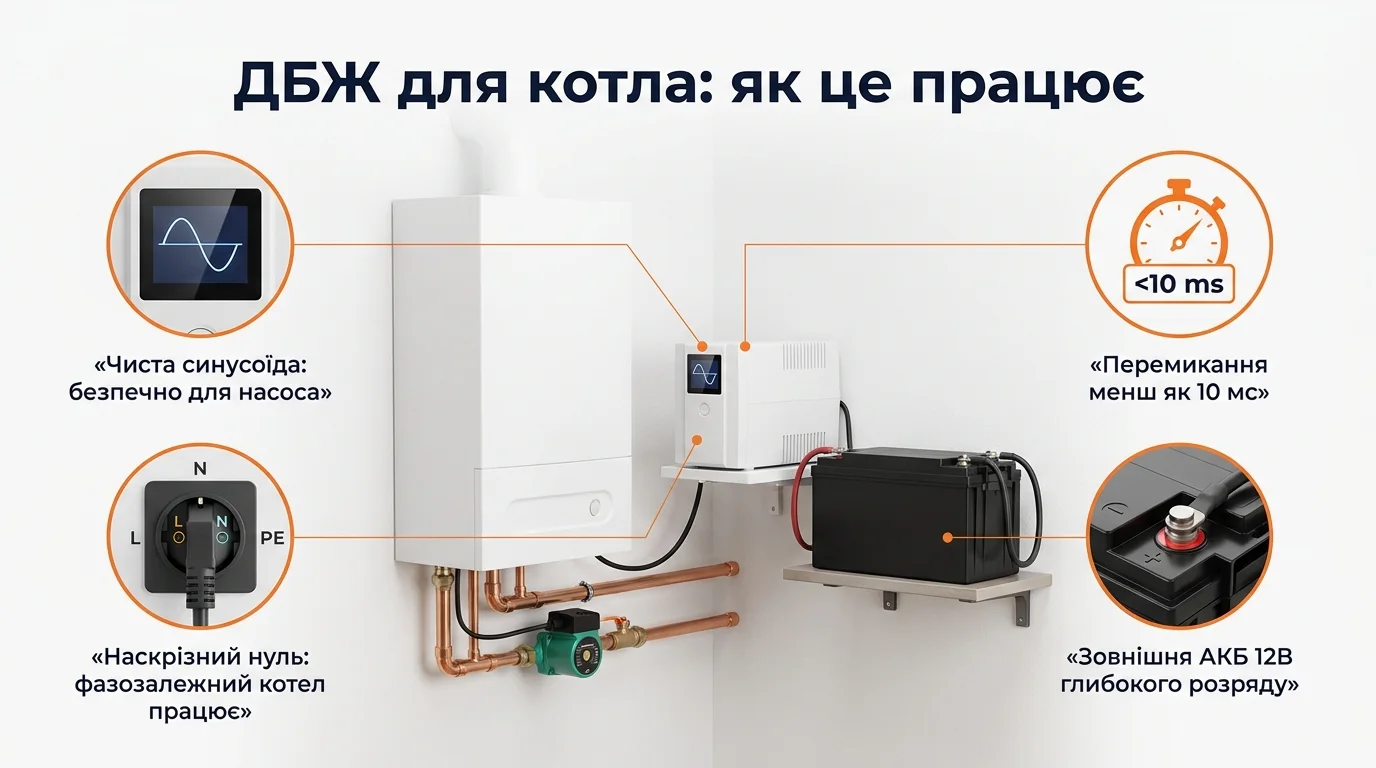

Чому звичайний компʼютерний ДБЖ не підходить котлу
Офісний безперебійник за 2-3 тисячі гривень чесно тримає компʼютер — і так само чесно псує котел. Причин три, і кожна окремо є достатньою, щоб відмовитись від такого «рішення».
Апроксимована синусоїда
Дешеві ДБЖ видають «сходинки» замість плавної хвилі. Компʼютерному блоку живлення байдуже, а асинхронний двигун циркуляційного насоса від такої напруги гуде, вібрує і гріється — обмотка старіє в рази швидше. Котлу потрібна чиста синусоїда (pure sine wave).
Розрив нуля
Більшість настінних газових котлів — фазозалежні: контроль полумʼя працює через струм іонізації між електродом і «нулем». Якщо ДБЖ при переході на батарею розриває нейтраль — котел «втрачає» полумʼя і стає в аварію. Потрібен наскрізний (спільний) нуль.
Вбудована АКБ 7-9 А·год
Штатна батарейка офісного ДБЖ дає котлу 20-40 хвилин. Взимку відключення тривають 4-8 годин: потрібен ДБЖ під зовнішні акумулятори 100-200 А·год з нормальним зарядним пристроєм.
Наскрізний нуль і фазозалежність: 60 секунд теорії, які економлять виклик майстра
У пальнику котла стоїть електрод іонізації: полумʼя проводить мікрострум (кілька мкА) між електродом і корпусом, і саме так плата «бачить», що газ горить. Ця схема працює лише тоді, коли фаза і нуль підключені правильно, а корпус заземлений. Звідси три практичні правила:
- ДБЖ має пропускати нуль наскрізно, без розриву реле — і в режимі мережі, і в режимі батареї;
- якщо після підключення ДБЖ котел видає помилку полумʼя (E01, F1, LC тощо) — переверніть вилку котла у розетці ДБЖ: фазування має значення;
- заземлення — не формальність: без нього іонізаційний контроль у частини котлів працює нестабільно, а ПЗІП не захищає плату від грози.
Лінійно-інтерактивна топологія має ще один плюс: вбудований AVR-стабілізатор вирівнює просілу сільську мережу 170-250В без переходу на батарею, а перемикання на АКБ займає 4-10 мс — котел цього навіть не помічає.
Скільки потужності потрібно: рахуємо чесно
Котел — це не тільки плата. Рахуйте все, що живиться від його розетки і лінії опалення.
| Споживач | Номінал | Пуск |
|---|---|---|
| Плата й автоматика котла | 15-40 Вт | — |
| Циркуляційний насос (25-60 / 25-80) | 45-100 Вт | ×2-3 на 1-2 с |
| Турбовентилятор (турбовані котли) | 30-80 Вт | ×1,5 |
| Газовий клапан + розпал | 10-25 Вт | імпульсно |
| Додаткові насоси (тепла підлога, бойлер, рециркуляція) | +45-100 Вт кожен | ×2-3 |
Калькулятор: ДБЖ і АКБ під ваш котел
Формула інженерів SolarProm: потужність з запасом 25% на пуск насоса; ємність = споживання × години / 0,85 (ККД) / глибину розряду обраної АКБ.
Три типові сценарії
Квартира
Двоконтурний газовий котел
Котел + вбудований насос = 100-150 Вт. Вистачає ДБЖ 500-700 Вт і однієї АКБ 12В 100 А·год: 7-10 годин опалення і гарячої води. Компактно, тихо, поруч із котлом у кухонній шафі.
Будинок
Котел + 2-3 насоси
Радіатори, тепла підлога, бойлер непрямого нагріву — кожен контур зі своїм насосом. Сумарно 250-400 Вт: беріть ДБЖ 1050-1200 Вт і 100-200 А·год. Пускові струми насосів рахуйте по черзі, але запас 30% — обовʼязково.
Безпека
Твердопаливний котел
Дрова не вимикаються кнопкою: якщо насос стане — теплоносій у сорочці котла закипить за лічені хвилини. Тут ДБЖ — елемент безпеки: 1050-1800 Вт, LiFePO4 на 8-12 годин, і окремо перевірте групу безпеки котла (клапан 1,5-3 бар).

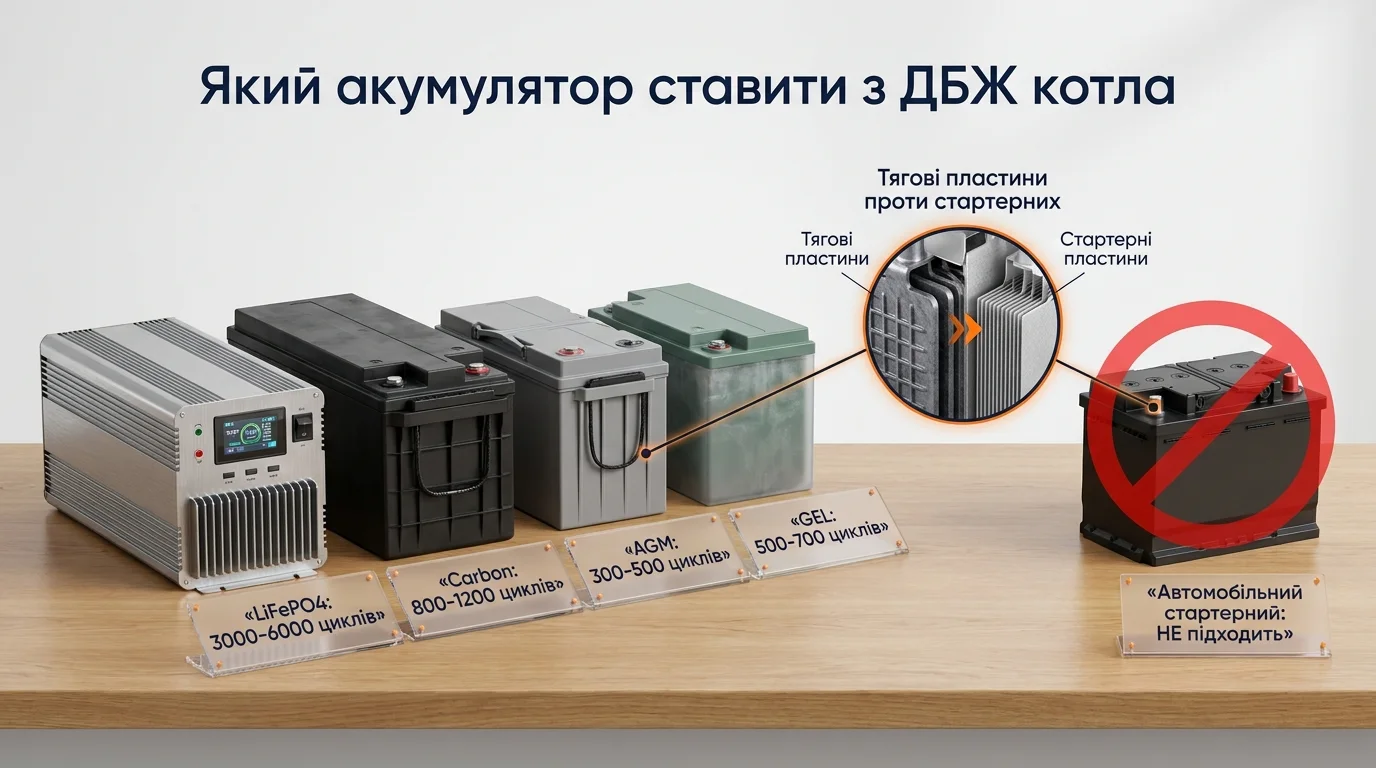

Який акумулятор ставити: LiFePO4, Carbon, AGM чи GEL
Натисніть на тип — покажемо, кому він підходить.
| Параметр | LiFePO4 | Carbon | AGM | GEL |
|---|---|---|---|---|
| Ресурс циклів | 3000-6000 | 800-1200 | 300-500 | 500-700 |
| Робоча глибина розряду | 80-90% | до 60% | до 50% | до 50-55% |
| Реальні Вт·год зі 100 А·год (12В) | ~1100 | ~700 | ~600 | ~650 |
| Швидкість заряду | 0,5-1С (2-4 год) | 0,2С, терпить недозаряд | 0,1-0,15С (10-12 год) | 0,1С, чутлива до струму |
| Вага (100 А·год) | ~11-13 кг | ~28-30 кг | ~27-30 кг | ~30-33 кг |
| Робота на морозі | розряд так, заряд від 0°C (BMS) | добре | задовільно, -50% ємності | добре |
| Ціна за реальний Вт·год ресурсу | найнижча | середня | висока | висока |
Чому не можна автомобільний акумулятор
- Це стартерна, а не тягова батарея. Тонкі пластини розраховані віддати 400-800 А на 3-5 секунд і одразу отримати заряд від генератора. Глибокий розряд руйнує їх: 30-50 циклів із ДБЖ — і ємності немає.
- Водень у житловому приміщенні. Обслуговуваний автомобільний АКБ при заряді газує. У котельні, кухні чи коморі це неприпустимо — тільки герметичні VRLA (AGM/GEL/Carbon) або LiFePO4.
- Зарядний профіль не збігається. ДБЖ тримає float-напругу для тягових батарей; стартерний від неї хронічно недозаряджається і сульфатується.
- Економія уявна. Автомобільний на 100 А·год коштує як AGM, а живе в циклічному режимі у 10 разів менше.
Що ще врахувати (про це забувають найчастіше)
- 1. Струм заряду проти ємності. Зарядний пристрій ДБЖ на 10 А заряджає 100 А·год AGM ~12 годин. Якщо світло вимикають кожні 4-5 годин — свинець просто не встигає, і кожен цикл стає глибшим за попередній. LiFePO4 приймає весь струм одразу — ще один аргумент «за».
- 2. Температура місця встановлення. АКБ у неопалюваному коридорі при 0°C віддає на 20-30% менше. LiFePO4 з BMS нижче 0°C не заряджається — ставте батарею в теплі.
- 3. Переріз кабелю і запобіжник. 1000 Вт при 12В — це понад 80 А: кабель 16-25 мм², коротший за 2 м, із запобіжником біля клеми АКБ. «Кроколи» з прикурювача — пряма дорога до оплавлених клем.
- 4. Сумісність із генератором. Якщо є бензогенератор, ДБЖ має широкий діапазон входу і згладить його «плаваючу» частоту; котел живиться вже чистою синусоїдою.
- 5. Розетка, а не «навпростець». Підключайте котел у розетку ДБЖ штатною вилкою — так зберігається можливість швидко перевернути фазування і працює захист.
- 6. Тест раз на сезон. Перед опалювальним сезоном вимкніть автомат і переконайтесь, що котел відпрацював перехід і 15 хвилин роботи від АКБ.
Готові комплекти зі складу SolarProm
Лінійка NetPRO Ion — лінійно-інтерактивні ДБЖ з чистою синусоїдою і наскрізним нулем, від 500 до 1800 Вт, під LiFePO4 / AGM / GEL / Carbon. Все в наявності в Києві.
Квартира

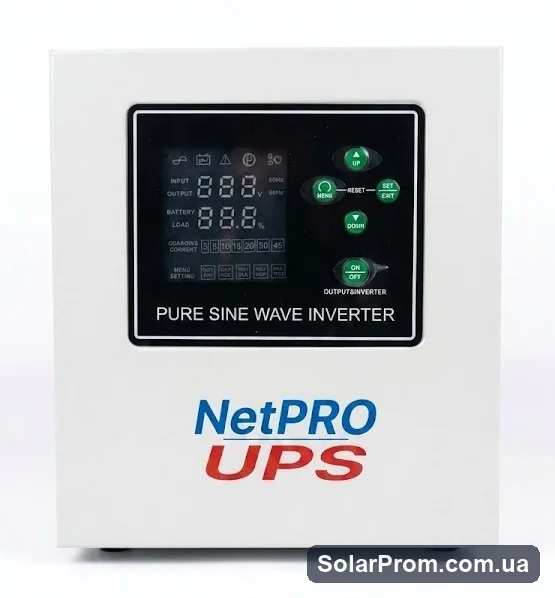

NetPRO Ion 700/12 F — 700 Вт, чиста синусоїда
Котел + насос на 7-10 годин з АКБ 100 А·год
8 300 грн
Будинок

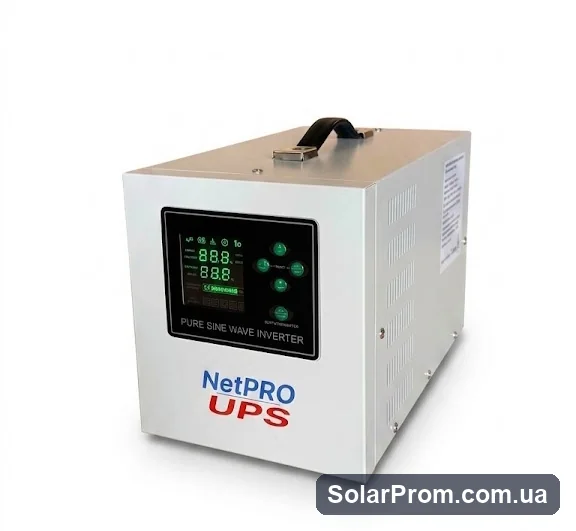

NetPRO Ion 1200/12 F — 1200 Вт для 2-3 насосів
Запас на пускові струми всіх контурів
12 700 грн
АКБ у комплект
LiTime LiFePO4 12V 100Ah, BMS 100A
1280 Вт·год, ~11 кг, 4000+ циклів
12 000 грн
Твердопаливний котел чи 3+ насоси — дивіться старші моделі Ion 1400/24 та 1800/24 (12 700 / 14 900 грн, батарейна шина 24В) або весь розділ ДБЖ у каталозі →
Часті питання
Чи можна підключити котел до звичайного компʼютерного ДБЖ?+
Ні. Компʼютерні «безперебойники» (типовий російськомовний запит — «ИБП для котла») видають апроксимовану синусоїду: насос від неї гуде, гріється і швидко зношується, а плата котла може вимкнутись помилкою. Для котла потрібен лінійно-інтерактивний ДБЖ з чистою синусоїдою і наскрізним нулем.
Скільки годин працюватиме котел від акумулятора 100 А·год?+
Рахуйте так: ємність (Вт·год) × ККД 0,85 × глибина розряду / споживання. Котел із насосом ~150 Вт від LiFePO4 12В 100 А·год (1280 Вт·год, DoD 90%) працюватиме ~6,5-7 годин, від AGM тієї ж ємності — лише ~3,5-4 години, бо свинець не можна розряджати глибше 50%.
Чому котел видає помилку полумʼя при роботі від ДБЖ?+
Більшість настінних газових котлів фазозалежні: іонізаційний контроль полумʼя працює лише при правильному положенні фази і нуля та наявності заземлення. Якщо ДБЖ розриває нуль — котел «не бачить» полумʼя і стає в аварію. Рішення: ДБЖ з наскрізним (спільним) нулем і перевірка фазування вилки.
Який ДБЖ потрібен для твердопаливного котла?+
З підвищеним запасом потужності та ємності: дрова не можна «вимкнути з розетки», тому насос мусить працювати, поки горить паливо, інакше теплоносій закипить. Беріть модель від 1050-1800 Вт із LiFePO4 на 8-12 годин роботи всіх насосів — це питання безпеки, а не комфорту.
Чи можна використати автомобільний акумулятор для котла?+
Ні. Стартерний АКБ розрахований на короткий струм 400-800 А, а не на глибокий розряд: 30-50 циклів роботи з ДБЖ — і він втрачає ємність. До того ж він не герметичний і виділяє водень у житловому приміщенні. Ставте тягові AGM/GEL/Carbon або LiFePO4.
LiFePO4 чи AGM — що краще для котла?+
Якщо відключення щоденні — LiFePO4: 3000-6000 циклів, віддає 90% ємності, заряджається у 3-4 рази швидше. AGM/GEL виправдані лише при рідких відключеннях і мінімальному бюджеті: 300-700 циклів при розряді до 50%.
